CNC frezowanie polega na usuwaniu materiału wirującym frezem, który przemieszcza się względem nieruchomego przedmiotu według trajektorii zapisanej w programie maszyny. W tym artykule skupiamy się wyłącznie na mechanice tego procesu i na tym, jak porównać go z alternatywami przy wyborze wykonawcy – ogólne wprowadzenie do frezowania CNC znajdziesz w artykule głównym tego cyklu.

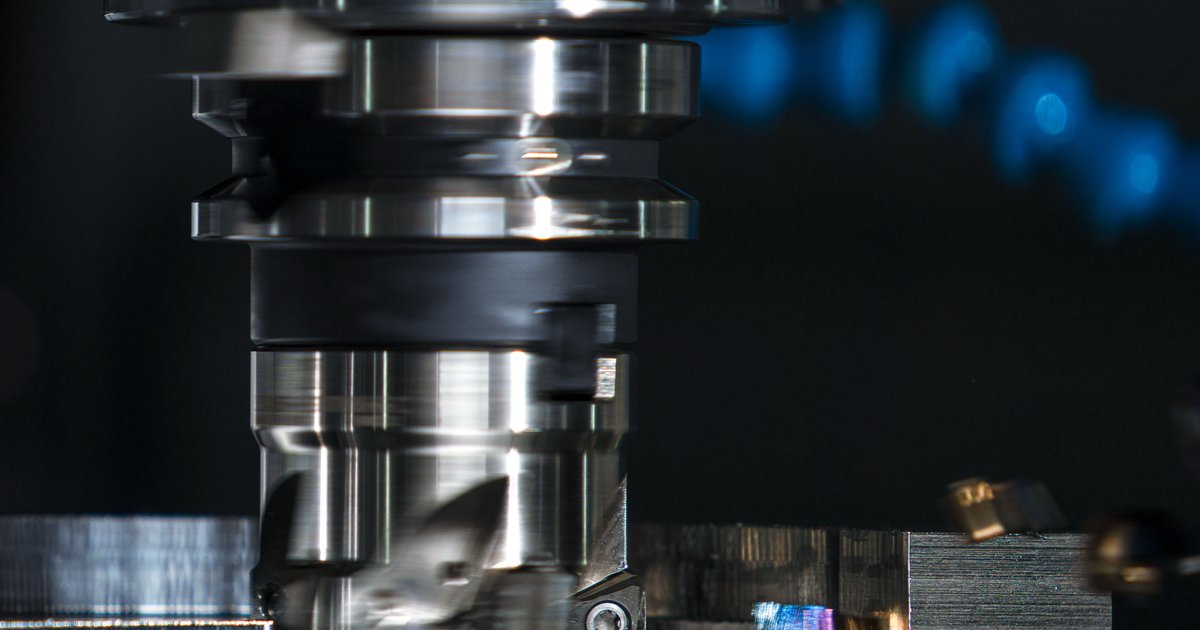

Jak wirujący frez usuwa materiał – zasada działania krok po kroku
Obróbka CNC frezowanie zaczyna się zawsze od modelu CAD, który program CAM zamienia na trajektorie ruchu narzędzia, a następnie na kod G-code zrozumiały dla sterownika maszyny. Sterownik synchronizuje ruch trzech, czterech lub pięciu osi (X, Y, Z oraz obrotowych A/B) z obrotami wrzeciona, w którym zamocowany jest frez.
Sam frez – trzpieniowy, walcowo-czołowy, kulowy lub gwintujący, najczęściej z węglika spiekanego lub stali szybkotnącej z powłoką TiAlN – wchodzi w materiał na zadaną głębokość skrawania i przesuwa się z określonym posuwem (mm/min) przy określonych obrotach wrzeciona (RPM). Te dwa parametry, dobrane pod konkretny materiał, decydują o wielkości wióra i o tym, czy krawędź skrawająca pracuje w warunkach optymalnych czy szybko się wykrusza.
Przedmiot jest zamocowany w imadle, uchwycie specjalnym lub na palecie mocującej – niedokładne mocowanie to najczęstsza przyczyna wibracji i drgań skrawania, które widać jako charakterystyczne prążki na powierzchni. Chłodziwo lub mgła olejowa odprowadza ciepło i wypłukuje wióry ze szczeliny skrawania, co chroni ostrze przed przegrzaniem, a operatora przed rozgrzanym pyłem metalowym.
Osłony maszyny, okulary ochronne i odciąg mgły olejowej są tu obowiązkowe – wirujące narzędzie i gorące wióry stanowią realne ryzyko skaleczeń i poparzeń, a opary chłodziwa przy dłuższej ekspozycji obciążają układ oddechowy.
Frezowanie CNC czy toczenie CNC – którą metodę wybrać
Wybór między toczeniem a frezowaniem CNC zależy przede wszystkim od geometrii detalu, a nie od preferencji wykonawcy. Toczenie CNC sprawdza się w elementach osiowo-symetrycznych – wałkach, tulejach, kołnierzach – gdzie przedmiot obraca się, a narzędzie pozostaje względnie nieruchome. Frezowanie CNC dominuje tam, gdzie geometria jest prostopadłościenna, ma kieszenie, kanały, otwory pod różnymi kątami albo złożone powierzchnie 3D.
W praktyce wiele detali wymaga obu operacji – na przykład kołnierz z gwintowanymi otworami bocznymi powstaje najpierw na tokarce, a następnie trafia na frezarkę do wykonania płaskich powierzchni i otworów. Wykonawcy oferujący toczenie i frezowanie CNC w jednym zakładzie eliminują transport między maszynami, co skraca czas realizacji i zmniejsza ryzyko błędu bazowania przy ponownym mocowaniu.
Coraz częściej stosowane są też centra frezowanie-toczenie CNC (mill-turn), które wykonują obie operacje na jednym zamocowaniu. To rozwiązanie ma sens dla detali o wysokich wymaganiach współosiowości, gdzie każde przezbrojenie generuje błąd tolerancji – jest jednak droższe w przeliczeniu na godzinę pracy niż osobne maszyny konwencjonalne, więc dla prostych, niskotolerowanych części bywa przewymiarowanym wyborem.
Tanie frezowanie CNC – gdzie faktycznie można obniżyć koszt
Cena obróbki CNC frezowanie wynika z czasu pracy maszyny, kosztu materiału, liczby przezbrojeń i wymaganej kontroli jakości – a nie z samej stawki godzinowej wykonawcy. Realne, tanie frezowanie CNC osiąga się przez decyzje projektowe podjęte jeszcze przed wysłaniem zamówienia:
- szersze tolerancje ogólne tam, gdzie funkcja detalu tego nie wyklucza – każda dziesiąta milimetra zaostrzenia tolerancji wymaga dodatkowych przejść wykańczających i pomiarów;
- materiały łatwoobrabialne i powszechnie dostępne (aluminium 6061, stal S235) zamiast stopów specjalnych czy tytanu, które wymagają niższych parametrów skrawania i droższych narzędzi;
- geometria bez głębokich, wąskich kieszeni i podcięć wymagających długich, wiotkich frezów;
- większa seria produkcyjna, która rozkłada koszt programowania i ustawienia maszyny na więcej sztuk.
Tanie frezowanie CNC jest dobrym wyborem dla prototypów koncepcyjnych, uchwytów montażowych, elementów maszyn o umiarkowanych wymaganiach i produkcji krótkoseryjnej bez krytycznych tolerancji. Nie jest właściwą drogą dla części lotniczych, medycznych czy hydraulicznych o wysokim ciśnieniu roboczym – tam obniżanie kosztu przez pomijanie kontroli wymiarowej czy certyfikacji materiału prowadzi do ryzyka awarii, którego cena znacznie przewyższa oszczędność na obróbce.
Na co zwrócić uwagę, wybierając wykonawcę obróbki CNC frezowanie
Poza ceną liczy się kilka konkretnych parametrów, które warto sprawdzić przed złożeniem zamówienia:
- liczba osi maszyny – 3-osiowe centra wystarczają do prostych kieszeni i powierzchni płaskich, 4- i 5-osiowe pozwalają obrobić skosy i złożone kontury bez przezbrojenia, co zmniejsza liczbę baz i błędów pozycjonowania;
- obrabialność materiału zamawianego stopu – dostawca powinien znać jego parametry skrawania, inaczej ryzykuje pęknięcia mikroszczelin lub przypalenia powierzchni;
- wymagana tolerancja i chropowatość – zapisana na rysunku, nie „na oko”, bo to ona decyduje o liczbie przejść wykańczających i czasie kontroli;
- wielkość serii – jednostkowa produkcja i duże wolumeny mają inny optymalny sposób mocowania i programowania;
- dokumentacja jakości – atesty materiałowe i protokoły pomiarowe, istotne zwłaszcza przy częściach obciążonych mechanicznie.
Zestawienie tych kryteriów z realnym rysunkiem technicznym pozwala ocenić, czy oferta jest rzeczywiście korzystna, czy tylko tańsza na papierze.
Podsumowanie
Mechanika frezowania CNC – synchronizacja obrotów wrzeciona, posuwu i osi maszyny – jest wspólna dla każdego wykonawcy, ale to decyzje o materiale, tolerancji i liczbie operacji decydują o koszcie i czasie realizacji. Wybór między frezowaniem, toczeniem i ich kombinacją powinien wynikać z geometrii detalu i wymagań współosiowości, a szukanie niższej ceny ma sens tylko wtedy, gdy nie odbywa się kosztem kontroli jakości tam, gdzie ta kontrola realnie chroni funkcję części.
