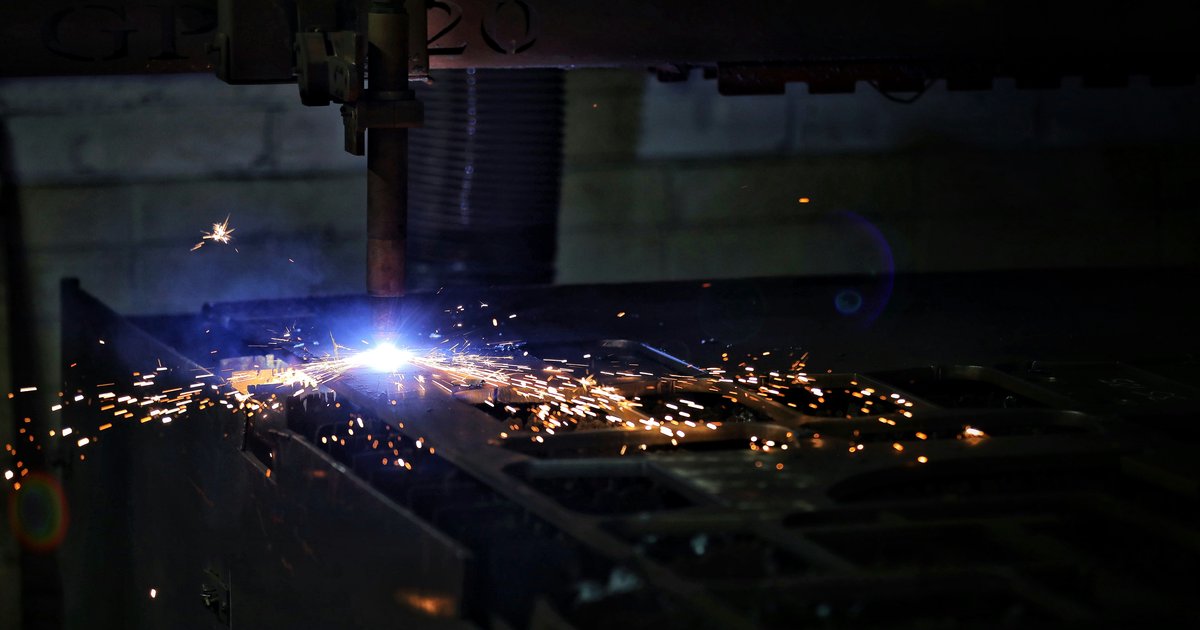

Cięcie plazmowe – zasada działania, zalety i zastosowania w warsztacie
Współczesne warsztaty metalurgiczne i zakłady produkcyjne nieustannie poszukują metod, które pozwolą im pracować szybciej, dokładniej i bardziej ekonomicznie. Cięcie plazmowe od kilkudziesięciu lat pozostaje jedną z czołowych technologii obróbki metali, a jej popularność stale rośnie wraz z rozwojem urządzeń sterowanych numerycznie. W tym artykule przyjrzymy się dokładnie, jak działa plazma, jakie korzyści przynosi jej stosowanie oraz w jakich zastosowaniach sprawdza się najlepiej.
Czym jest plazma i jak powstaje?
Plazma jest określana jako czwarty stan skupienia materii – obok ciała stałego, cieczy i gazu. Powstaje, gdy gaz zostaje dostarczony tak dużej ilości energii, że elektrony oderwą się od swoich atomów, tworząc mieszaninę jonów dodatnich i swobodnych elektronów. W praktyce przemysłowej plazmę wytwarza się poprzez przepuszczenie strumienia gazu (najczęściej powietrza, azotu, argonu lub mieszanin tlenowych) przez łuk elektryczny o bardzo wysokiej temperaturze.
Temperatura plazmy wytworzonej w głowicy tnącej może sięgać nawet od 8 000 do 25 000 stopni Celsjusza, co sprawia, że praktycznie każdy metal ulega natychmiastowemu stopieniu i odparowaniu w miejscu kontaktu z płomieniem plazmowym. Strumień plazmy jest jednocześnie przewodnikiem elektrycznym, co pozwala zamknąć obwód elektryczny przez ciętą blachę i utrzymać stabilny łuk tnący.
Zasada działania urządzenia do cięcia plazmowego
Urządzenie do cięcia plazmowego składa się z kilku kluczowych elementów:
- Źródło zasilania – przetwornica lub prostownik dostarczający prąd stały o wysokim napięciu (zazwyczaj od 200 do 400 V w fazie rozruchowej i od 50 do 200 V podczas cięcia).
- Palnik plazmowy (uchwyt tnący) – serce całego systemu, w którym dochodzi do jonizacji gazu i wytworzenia łuku plazmowego.
- Elektroda – wykonana zwykle z hafnu lub cyrkonu, jest elementem zużywalnym, przez który przepływa prąd ujemny.
- Dysza – kształtuje i kieruje strumień plazmy; odpowiada za skupienie energii w małym punkcie.
- System dostarczania gazu – zapewnia odpowiedni przepływ i ciśnienie gazu roboczego.
Proces cięcia przebiega następująco: po włączeniu urządzenia między elektrodą a dyszą inicjowany jest łuk pilotujący (łuk wstępny) za pomocą impulsu wysokiej częstotliwości lub kontaktu dotykowego. Gdy palnik zbliży się do ciętego materiału, łuk pilotujący przechodzi w łuk główny, który przepływa przez metalową blachę. Strumień plazmy topi metal, a ciśnienie gazu usuwa ciekły materiał ze szczeliny cięcia. W efekcie powstaje czysta, równa krawędź o minimalnej strefie wpływu ciepła.
Rodzaje systemów plazmowych
Na rynku dostępne są różne klasy urządzeń plazmowych, które różnią się wydajnością, precyzją oraz przeznaczeniem:
Cięcie plazmowe powietrzne
Najprostszy i najbardziej dostępny cenowo system, w którym gazem roboczym jest zwykłe sprężone powietrze. Sprawdza się w warsztatach o średnim zapotrzebowaniu na cięcie stali węglowej, stali nierdzewnej i aluminium o grubości do około 25–30 mm. Urządzenia te są kompaktowe i łatwe w obsłudze, co czyni je popularnym wyborem wśród rzemieślników i małych firm.
Cięcie plazmowe z gazami szlachetnymi
Stosowanie argonu, azotu lub mieszanin argonowo-wodorowych pozwala uzyskać znacznie lepszą jakość cięcia, szczególnie w przypadku materiałów nieżelaznych i stali nierdzewnej. Cięcie w atmosferze azotu minimalizuje utlenianie krawędzi, a mieszanki argonowo-wodorowe są preferowane przy cięciu aluminium i stopów niklu.
Plazma o dużej precyzji (High Definition Plasma)
Systemy HD Plasma charakteryzują się wyższym ciśnieniem gazu i bardziej skoncentrowanym łukiem, co przekłada się na cieńszą szczelinę cięcia, lepszą prostopadłość krawędzi i mniejszą strefę wpływu ciepła. Są stosowane głównie w ploterach plazmowych CNC, gdzie wymagana jest precyzja zbliżona do laserowej.
Zalety cięcia plazmowego
Technologia plazmowa zyskała szeroką akceptację w przemyśle z wielu powodów. Oto najważniejsze zalety tej metody:
1. Wysoka prędkość cięcia
Plazma tnie blachy stalowe o grubości od 1 do 20 mm znacznie szybciej niż cięcie tlenem czy obróbka mechaniczna. Dla przykładu, cięcie blachy stalowej o grubości 6 mm może odbywać się z prędkością przekraczającą 3 000 mm/min, co bezpośrednio przekłada się na wydajność produkcji.
2. Możliwość cięcia szerokiej gamy materiałów
W odróżnieniu od cięcia tlenowo-acetylenowego, plazma może ciąć wszystkie metale przewodzące prąd elektryczny, w tym stal węglową, stal nierdzewną, aluminium, miedź, mosiądz, tytan i żeliwo. To ogromna zaleta w warsztatach obsługujących różnorodne zlecenia.
3. Stosunkowo niski koszt eksploatacji
Przy cięciu powietrzem nie ma potrzeby stosowania drogich gazów przemysłowych. Koszty zużywalnych elementów – elektrod i dysz – są przewidywalne, a ich wymiana jest szybka i prosta.
4. Dobra jakość krawędzi
Nowoczesne systemy plazmowe, zwłaszcza HD Plasma, zapewniają krawędzie o minimalnym kącie skosu, małej ilości żużlu i gładkiej powierzchni przekroju. W wielu przypadkach krawędź po cięciu plazmowym nie wymaga dalszej obróbki wykańczającej.
5. Możliwość cięcia blach o znacznej grubości
Przemysłowe systemy plazmowe potrafią ciąć blachy stalowe o grubości nawet 80–160 mm, co przekracza możliwości większości laserów przemysłowych i jest porównywalne z cięciem tlenowym.
6. Niskie wymagania dotyczące przygotowania powierzchni
Plazma radzi sobie z blachami pokrytymi rdzą, farbą lub zanieczyszczeniami, które często stanowią problem przy cięciu laserowym. Jest to znaczące ułatwienie w środowiskach warsztatowych.
7. Łatwość automatyzacji
Głowice plazmowe łatwo integrują się z maszynami CNC, robotami przemysłowymi i portalowymi stołami tnącymi. Automatyzacja procesu eliminuje błędy ludzkie i pozwala na ciągłą, wydajną produkcję seryjna.
Ograniczenia i wady cięcia plazmowego
Żadna technologia nie jest wolna od wad. Cięcie plazmowe ma kilka ograniczeń, które warto znać przed podjęciem decyzji o zakupie urządzenia:
- Hałas i dym – cięcie plazmowe generuje znaczny hałas (do 90 dB i więcej) oraz dym metaliczny, co wymaga odpowiedniej wentylacji i stosowania środków ochrony osobistej.
- Promieniowanie UV i IR – łuk plazmowy emituje intensywne promieniowanie, dlatego operator musi nosić odpowiednią osłonę oczu (maska spawalnicza z filtrem co najmniej DIN 11).
- Stożkowatość cięcia – szczególnie przy cięciu grubszych materiałów, krawędź nie jest idealnie prostopadła; w standardowych systemach kąt skosu może wynosić 3–5°.
- Ograniczona precyzja w porównaniu z laserem – przy bardzo cienkich elementach i skomplikowanych detalach laser wciąż oferuje lepszą precyzję i powtarzalność.
- Strefa wpływu ciepła (HAZ) – choć mniejsza niż przy cięciu tlenowym, strefa termiczna przy krawędzi może powodować zmiany własności materiału, co jest istotne przy cięciu materiałów hartowanych.
Zastosowania cięcia plazmowego w warsztacie i przemyśle
Cięcie plazmowe znalazło zastosowanie w niezwykle szerokim spektrum branż i procesów produkcyjnych:
Przemysł stalowy i metalurgiczny
Cięcie blach i profili stalowych do dalszej obróbki – spawania, gięcia i formowania – to podstawowe zastosowanie plazmy. Linie produkcyjne w hutach i zakładach prefabrykacji stosują stoły plazmowe CNC do szybkiego wycinania elementów konstrukcyjnych.
Budownictwo i konstrukcje stalowe
Wycinanie otworów montażowych, cięcie belek, kształtowników i blach na wymiar w trakcie prac budowlanych. Przenośne urządzenia plazmowe są niezastąpione na budowie, gdzie nie zawsze jest dostęp do zasilania trójfazowego – wiele nowoczesnych inverterów plazmowych pracuje ze standardowej sieci 230 V.
Przemysł motoryzacyjny i maszynowy
Wycinanie elementów nadwozi, ram, wsporników i detali mechanicznych. W produkcji seryjnej stoły CNC z głowicami plazmowymi pozwalają na precyzyjne i powtarzalne cięcie setek identycznych części.
Stoczniownictwo i przemysł offshore
Cięcie grubych blach stalowych do budowy kadłubów statków, zbiorników ciśnieniowych i platform wiertniczych. Zdolność do cięcia materiałów o grubości powyżej 50 mm jest tutaj kluczowa.
Recykling i złomownictwo
Rozbiórka starych konstrukcji i pojazdów przy użyciu ręcznych palników plazmowych jest szybka i efektywna, nawet gdy metal jest skorodowany lub zamalowany.
Warsztaty artystyczne i reklama
Wycinanie dekoracyjnych elementów stalowych, liter, logotypów i elementów rzeźbiarskich. Stoły plazmowe CNC z oprogramowaniem graficznym umożliwiają odwzorowanie niemal dowolnego wzoru z pliku DXF lub SVG.
Rolnictwo i obsługa maszyn rolniczych
Naprawa i produkcja części zamiennych do maszyn rolniczych – pługów, lemieszy, ramion roboczych kombajnów – gdzie wymagane jest cięcie elementów ze stali o podwyższonej twardości.
Porównanie cięcia plazmowego z innymi metodami
Wybór odpowiedniej technologii cięcia zależy od specyfiki produkcji. Poniżej krótkie zestawienie:
- Plazma vs laser: Laser oferuje wyższą precyzję i lepszą jakość krawędzi przy cienkich blachach (do ok. 20 mm), ale jest znacznie droższy w zakupie i eksploatacji. Plazma wygrywa przy grubszych materiałach i niższych kosztach inwestycji.
- Plazma vs cięcie tlenowo-acetylenowe: Plazma jest szybsza, cięcie tlenowe jest tańsze przy bardzo grubych blachach i nie wymaga zasilania elektrycznego.
- Plazma vs cięcie wodne (waterjet): Waterjet nie wprowadza ciepła do materiału i jest dokładniejszy, ale jest wolniejszy i znacznie droższy w eksploatacji. Plazma dominuje pod względem prędkości i kosztów cięcia metali.
- Plazma vs szlifierka kątowa: Plazma jest niezastąpiona przy cięciu skomplikowanych kształtów, szlifierka sprawdza się przy prostych cięciach i niewielkiej liczbie operacji.
Bezpieczeństwo przy cięciu plazmowym
Praca z plazmą wymaga przestrzegania zasad BHP. Najważniejsze środki ostrożności to:
- Stosowanie maski spawalniczej lub tarczy z odpowiednim filtrem (minimum DIN 11).
- Używanie rękawic i odzieży ochronnej odpornej na odpryski metalu.
- Zapewnienie sprawnej wentylacji lub stosowanie odciągów dymu przy głowicy tnącej.
- Unikanie kontaktu z wilgocią – praca z mokrymi rękawicami lub w pobliżu wody jest niedopuszczalna ze względu na ryzyko porażenia prądem.
- Regularne sprawdzanie stanu przewodów i złączy elektrycznych.
Podsumowanie
Cięcie plazmowe to wszechstronna, wydajna i stosunkowo przystępna cenowo technologia, która z powodzeniem sprawdza się zarówno w małych warsztatach, jak i w dużych zakładach przemysłowych. Dzięki możliwości cięcia niemal wszystkich metali przewodzących, wysokiej prędkości pracy i łatwości integracji z systemami CNC, plazma pozostaje niezastąpiona w nowoczesnej obróbce metali. Niezależnie od tego, czy wycinasz elementy dekoracyjne, produkujesz części konstrukcyjne czy prowadzisz recykling stali – cięcie plazmowe warto rozważyć jako podstawowe narzędzie swojego warsztatu.
