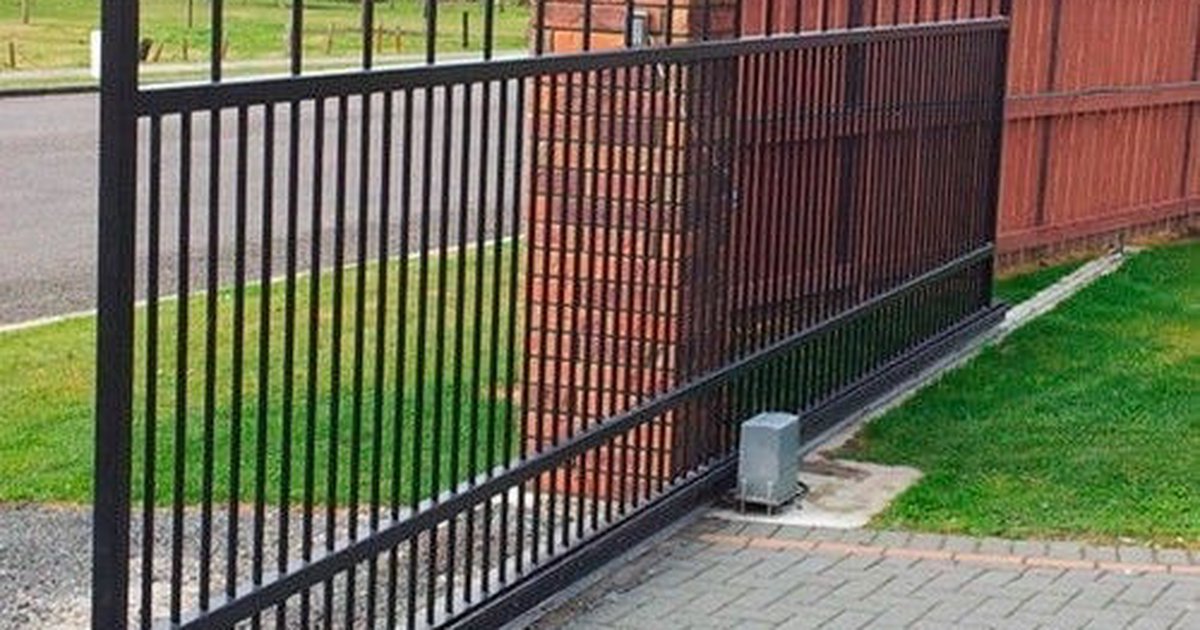

Brama przesuwna to jedno z najwygodniejszych rozwiązań wjazdowych – nie wymaga dużej przestrzeni do otwierania, świetnie sprawdza się na działkach o ograniczonej szerokości podjazdu i jest odporna na wiatr. Wykonanie jej z profili stalowych we własnym zakresie to projekt wymagający precyzji, ale jak najbardziej osiągalny dla osób z podstawowymi umiejętnościami spawalniczymi i stolarki metalowej.
Projekt bramy przesuwnej – od czego zacząć
Przed przystąpieniem do spawania i montażu należy dokładnie zaplanować każdy etap. Dobry projekt to podstawa sukcesu – pozwala uniknąć kosztownych błędów i niepotrzebnego marnowania materiału.
Wymiary i układ przejazdu
Na samym początku zmierz szerokość otworu bramowego. Standardowy przejazd na posesję jednorodzinną ma szerokość od 4 do 5 metrów. Pamiętaj, że skrzydło bramy przesuwnej musi być dłuższe niż sam otwór – po jednej lub obu stronach słupka musi znaleźć się przestrzeń na jej odsunięcie. Przy bramie 4-metrowej potrzebujesz minimum 4,2–4,5 m wolnej przestrzeni wzdłuż ogrodzenia.
- Szerokość otworu: 3,5 – 5 m (najczęściej 4 m)
- Długość skrzydła: szerokość otworu + ok. 30–40 cm zakładki na słupku
- Wysokość bramy: 1,5 – 2 m (zależnie od ogrodzenia)
- Strefa odsuwu: min. długość skrzydła + 20 cm
Dobór profili stalowych
Do budowy bramy przesuwnej najlepiej sprawdzają się profile zamknięte (RHS/SHS), czyli prostokątne i kwadratowe rury stalowe. Zapewniają dużą sztywność przy stosunkowo niewielkiej masie. Do głównej ramy polecamy:
- Rama zewnętrzna (obwodowa): profil RHS 60×40×3 mm lub 80×40×3 mm
- Wewnętrzne poprzeczki i rygle: profil RHS 40×20×2 mm lub 40×40×2 mm
- Listwa dolna (belka nośna): profil RHS 60×40×3 mm lub HEA 80 (ważne: musi wytrzymać ciężar skrzydła)
- Wypełnienie: płaskownik 30×5 mm lub profil okrągły fi 12–16 mm
Całkowita masa skrzydła bramy 4-metrowej wykonanego z profili stalowych wynosi zazwyczaj od 80 do 150 kg, zależnie od wypełnienia i użytych przekrojów.
Niezbędne materiały i narzędzia
Materiały
- Profile stalowe RHS wg projektu (zamawiane w serwisie cięcia lub w hurtowni)
- Zestaw prowadnicy bramy przesuwnej (wózki jezdne, rolki, prowadnica dolna)
- Słupek prowadzący górny (łapacz)
- Zawiesia, ograniczniki, zasuwnica
- Farba podkładowa antykorozyjna
- Farba nawierzchniowa (np. poliuretanowa lub proszkowa)
- Pręty spawalnicze lub drut MIG (stal nierdzewna lub niskowęglowa)
- Beton B20 do fundamentów pod słupki i wózki
Narzędzia
- Spawarka MIG/MAG lub inwertorowa MMA
- Szlifierka kątowa z tarczami do cięcia i szlifowania
- Wiertarka udarowa
- Poziomnica, kątownik, miara zwijana
- Stół spawalniczy lub prowizoryczna płyta montażowa
- Imadło, ścisk spawalniczy
- Betoniarka lub mieszalnik
Spawanie ramy skrzydła bramy – krok po kroku
Krok 1: Przygotowanie profili
Pobierz wszystkie elementy ramy z projektu i wykonaj cięcia. Do cięcia profili stalowych najlepiej użyć piły do metalu z tarczą ścierną lub piły taśmowej. Cięcia ukośne (np. pod kątem 45° w narożnikach) wykonuj ostrożnie – precyzja połączeń narożnych ma kluczowe znaczenie dla estetyki i wytrzymałości bramy.
Po wycięciu wszystkich elementów dokładnie oczyść krawędzie z zadziorów szlifierką i pliku. Powierzchnie w miejscach spawów powinny być czyste, bez rdzy, farby i zanieczyszczeń.
Krok 2: Złożenie ramy na sucho
Przed przystąpieniem do spawania ułóż wszystkie elementy ramy na płaskiej powierzchni (stół spawalniczy, płyta stalowa lub równa posadzka). Sprawdź kąty – rama musi być idealnie prostokątna. Użyj kątownika i poziomicy. Do utrzymania elementów w pozycji użyj ścisków lub małych spoin sczepnych (tack welds).
Krok 3: Spawanie narożników
Zacznij od narożników ramy zewnętrznej. Stosuj spoiny pachwinowe o grubości min. 3–4 mm. Spawaj naprzemiennie po obu stronach połączeń, aby minimalizować odkształcenia termiczne. Po każdej spoinie ostudź materiał i sprawdź prostokątność ramy mierząc przekątne – różnica między nimi nie powinna przekraczać 2–3 mm.
Krok 4: Montaż poprzeczek i wypełnienia
Po zespawaniu ramy zewnętrznej przyspawaj wewnętrzne poprzeczki poziome i pionowe wg projektu. Rozstaw poprzeczek zależy od wypełnienia – przy balustradach z prętów pionowych montuje się je co 10–15 cm, przy szachownicach z płaskowników – wg wzoru.
Elementy wypełnienia (pręty, płaskowniki, rury ozdobne) przyspawuj kolejno, zaczynając od skrajnych i wypełniając środek. Dbaj o równomierne odstępy – użyj szablonu dystansowego.
Krok 5: Belka nośna (listwa dolna)
Do dolnej ramy bramy przyspawaj solidną belkę nośną, na której będą opierać się wózki jezdne. Belka ta musi być idealnie prosta i pozioma – to ona przejmuje cały ciężar skrzydła. Zalecany profil to RHS 60×40×3 mm lub HEA 80. Po przyspawaniu sprawdź prostoliniowość sznurkiem lub niwelacją laserową.
Montaż systemu prowadnicy
Rodzaje systemów prowadnicy
Na rynku dostępne są dwa główne systemy prowadnicy bram przesuwnych:
- System konsolowy (cantilever): brama zawieszona jest na dwóch wózkach jezdnych osadzonych na słupku nośnym, bez prowadnicy dolnej w ziemi. Idealny przy bramach nad drogą lub gdy nie można wybetonować progu.
- System z prowadnicą dolną: brama przesuwa się po szynie wbudowanej w nawierzchnię lub betonową ławę. Prostszy w montażu, tańszy, ale wymaga utrzymania szyny w czystości.
W poniższym opisie skupiamy się na popularniejszym systemie z prowadnicą dolną, który jest łatwiejszy do samodzielnego wykonania.
Przygotowanie fundamentów pod wózki i słupki
Wózki jezdne montuje się na płycie fundamentowej lub w betonowej ławie przy słupku. Wykop powinien mieć głębokość minimum 50–60 cm i szerokość ok. 30 cm. Wypełnij beton B20 i osadź kotwy montażowe (śruby M12 lub M16) w poziomie, zanim beton zastygnie. Czas schnięcia betonu to min. 48–72 godziny przed obciążeniem.
Słupki nośne bramy (z profilu RHS 100×100×5 mm lub HEB 100) osadź w betonie na głębokości min. 80–100 cm. Słupki muszą być idealnie pionowe – sprawdź to poziomnicą z każdej strony.
Montaż szyny dolnej
Szynę dolną (najczęściej profil C lub ceownik stalowy 40–60 mm) mocuje się do betonowej ławy kotwami lub przyspawuje do stalowych osadzonych elementów. Szyna musi być pozioma na całej długości (dopuszczalne odchylenie ±2 mm) i równoległa do linii ogrodzenia. Sprawdź to niwelatorem lub poziomnicą laserową.
Po osadzeniu szyny zabezpiecz ją antykorozyjnie – maluj farbą podkładową i nawierzchniową, lub zastosuj ocynkowaną szynę ze stali nierdzewnej.
Montaż wózków jezdnych
Wózki jezdne (najczęściej z podwójnymi rolkami nylonowymi lub stalowymi łożyskami) mocuje się do podstawy za pomocą śrub. Ważne: wózki muszą być ustawione w jednej linii z szyną i na jednakowej wysokości. Regulację przeprowadzamy śrubami mikroregulacji – większość wózków przemysłowych posiada taką funkcję.
Odległość między wózkami powinna wynosić około 1/3 długości skrzydła (np. przy bramie 4 m – wózki co ok. 1,2–1,4 m).
Osadzenie skrzydła na wózkach
Gotowe skrzydło bramy połóż na wózkach i przyspawaj lub przykręć do wsporników montażowych. Sprawdź, czy skrzydło przesuwa się swobodnie na całej długości szyny. Następnie zamontuj górny łapacz – prowadnicę rolkową na słupku, która eliminuje kiwanie się górnej krawędzi skrzydła.
Montaż ograniczników i zatrzasków
Na końcach szyny zamontuj ograniczniki mechaniczne, które zatrzymają skrzydło w pozycji otwartej i zamkniętej. Przyspawaj je do szyny lub przykręć śrubami. Dodaj zasuwnicę lub zamek wielopunktowy – dla bram przesuwnych dostępne są specjalne zamki z ryglowaniem do słupka.
Antykorozja i wykończenie
Stal węglowa bez odpowiedniej ochrony szybko koroduje pod wpływem wilgoci i czynników atmosferycznych. Po zakończeniu spawania i montażu koniecznie:
- Oczyść wszystkie spoiny z żużla i odprysków
- Zeszlifuj nierówności spoin papierem ściernym lub tarczą listkową
- Odtłuść powierzchnię acetonem lub zmywaczem do metalu
- Nałóż 1–2 warstwy farby podkładowej antykorozyjnej (np. na bazie minia ołowiowego lub cynkowej)
- Nałóż 1–2 warstwy farby nawierzchniowej (poliuretan, alkid lub proszkowa – ta ostatnia wymaga pieca)
Malowanie proszkowe jest najtrwalszą opcją wykończenia, ale wymaga specjalistycznego sprzętu. Alternatywą jest zlecenie malowania proszkowego firmie zewnętrznej – koszt zazwyczaj wynosi 30–60 zł/m².
Automatyzacja bramy przesuwnej
Brama przesuwna nadaje się doskonale do automatyzacji. Do napędu służą siłowniki łańcuchowe lub zębatkowe montowane wzdłuż dolnej listwy. Popularne systemy automatyki to m.in. FAAC, CAME, Nice czy BFT. Instalacja napędu jest możliwa zarówno przy pierwszym montażu, jak i późniejszym dołożeniu do istniejącej bramy – wystarczy przyspawać listwę zębatą do dolnego profilu skrzydła.
Najczęstsze błędy przy budowie bramy przesuwnej
- Zbyt mała przestrzeń odsuwu – brama nie otwiera się w pełni
- Nieprawidłowe osadzenie słupków – skrzydło nie jest pionowe, ociera o podłoże
- Niewystarczający fundament – wózki osiadają lub przechylają się
- Brak regulacji wózków – brama przesuwa się z dużym oporem
- Pominięcie antykorozji spoin – korozja zaczyna się właśnie od miejsc spawanych
- Zbyt lekka belka nośna – wygina się pod ciężarem skrzydła
Podsumowanie
Samodzielne wykonanie bramy przesuwnej z profili stalowych to projekt, który przy odpowiednim planowaniu i znajomości podstaw spawania jest jak najbardziej wykonalny. Kluczowe elementy to precyzyjny projekt uwzględniający strefę odsuwu, właściwy dobór profili, solidny fundament pod prowadnicę oraz dokładne ustawienie wózków. Pamiętaj o antykorozji – to ona zadecyduje o żywotności Twojej bramy na długie lata. Jeśli masz wątpliwości co do jakiegoś etapu, warto skonsultować się z doświadczonym spawaczem lub kowalnikiem metalowym przed przystąpieniem do pracy.
