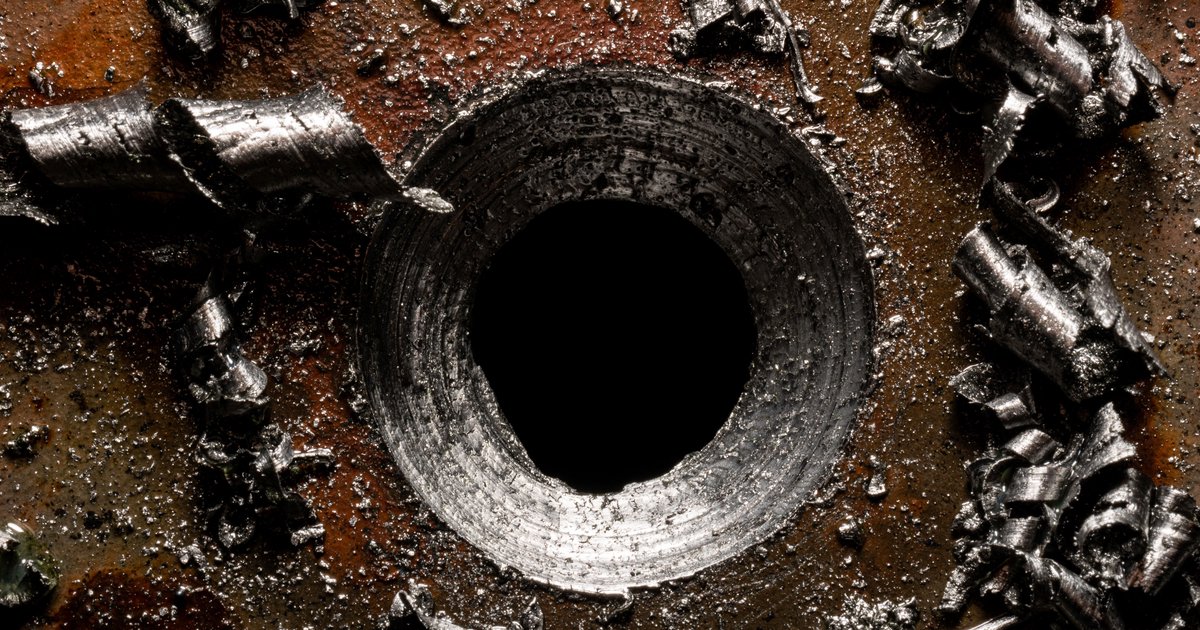

Wiercenie głębokich otworów w metalu należy do jednych z bardziej skomplikowanych operacji mechanicznych. W odróżnieniu od standardowego wiercenia płytkiego, praca przy dużych głębokościach wiąże się z szeregiem wyzwań: odprowadzaniem wiórów, kontrolą temperatury, utrzymaniem prostoliniowości otworu oraz zapewnieniem odpowiedniej trwałości narzędzi. Przemysłowe zastosowania obejmują produkcję wałów, cylindrów hydraulicznych, luf broni palnej, form wtryskowych i wielu innych komponentów wymagających precyzji na najwyższym poziomie.
Czym jest wiercenie głębokich otworów?
Za wiercenie głębokiego otworu uznaje się operację, w której stosunek głębokości do średnicy otworu (L/D) przekracza wartość 10:1. W praktyce przemysłowej współczynnik ten może sięgać nawet 100:1 lub więcej. Tego rodzaju obróbka wymaga specjalistycznego sprzętu, narzędzi i strategii chłodzenia, które zasadniczo różnią się od tych stosowanych przy wierceniu konwencjonalnym.
Podstawowe wyzwania wiercenia głębokich otworów to:
- Skuteczne odprowadzanie wiórów z dna otworu
- Utrzymanie właściwej temperatury skrawania
- Zapewnienie prostoliniowości i dokładności wymiarowej otworu
- Minimalizacja drgań i wibracji narzędzia
- Wydłużenie żywotności narzędzi skrawających
Główne techniki wiercenia głębokich otworów
1. Metoda BTA (Boring and Trepanning Association)
Metoda BTA, znana również jako STS (Single Tube System), to jedna z najczęściej stosowanych technik wiercenia głębokich otworów w przemyśle. Wiertło BTA wyposażone jest w kanały wewnętrzne, przez które pod wysokim ciśnieniem doprowadzane jest chłodziwo. Ciecz chłodząca przepływa wzdłuż strefy skrawania, a następnie wraz z wiórami odprowadzana jest przez wewnętrzną rurę wiertła na zewnątrz maszyny.
Zaletą tej metody jest możliwość uzyskania otworów o doskonałej jakości powierzchni (Ra poniżej 1,6 µm) oraz wysoka wydajność materiałowa. Metoda BTA sprawdza się szczególnie dobrze w przypadku otworów o średnicy od 20 mm do ponad 200 mm.
2. Metoda ejektorowa (Ejector)
System ejektorowy wykorzystuje dwie koncentryczne rury – zewnętrzną i wewnętrzną. Chłodziwo doprowadzane jest pomiędzy rurami, a następnie część cieczy kierowana jest przez specjalne otwory do wnętrza wewnętrznej rury, tworząc efekt eżektora. Dzięki temu wióry są skutecznie zasysane i wyprowadzane na zewnątrz bez potrzeby stosowania wysokiego ciśnienia.
Metoda ejektorowa jest szczególnie polecana do adaptacji na standardowych obrabiarkach CNC, gdzie dostępne ciśnienie chłodziwa jest ograniczone. Nadaje się do obróbki otworów o średnicy od około 18 mm wzwyż.
3. Wiertła lufowe (Gun Drilling)
Wiercenie lufowe to klasyczna technika stosowana do uzyskiwania małych, bardzo głębokich otworów o średnicy zazwyczaj od 1 mm do 32 mm. Wiertło lufowe (ang. gun drill) posiada charakterystyczny kształt – jest to długa, cienka rura z jednostronną krawędzią skrawającą wykonaną z węglika spiekanego lub szybkotnącego stali. Chłodziwo doprowadzane jest wewnętrznym kanałem pod wysokim ciśnieniem (nawet do 150 barów), wypłukując wióry przez rowek prowadzący wzdłuż całej długości wiertła.
Wiercenie lufowe jest powszechnie stosowane przy produkcji form wtryskowych, komponentów medycznych, elementów lotniczych oraz precyzyjnych części hydraulicznych. Wymaga jednak maszyny o dużej sztywności i precyzyjnym prowadzeniu wrzeciona.
4. Wiercenie stopniowe (Step Drilling / Pecking)
Ta technika polega na periodycznym cofaniu wiertła podczas skrawania – co pewien przyrost głębokości wiertło jest wycofywane, aby umożliwić usunięcie wiórów i odprowadzenie ciepła. Choć nie jest to rozwiązanie optymalne pod kątem wydajności, bywa stosowane w przypadku braku dedykowanego sprzętu do głębokiego wiercenia lub przy obróbce materiałów wyjątkowo trudnoobrabialnych.
Wiercenie stopniowe sprawdza się przy stosunkowo niewysokich współczynnikach L/D (do ok. 20:1) i przy użyciu standardowych wierteł krętych z wewnętrznym doprowadzeniem chłodziwa.
5. Trepanowanie (Trepanning)
Trepanowanie to technika stosowana do wytwarzania otworów o dużych średnicach, polegająca na wycinaniu pierścieniowego rowka zamiast usuwania całego rdzenia materiału. Umożliwia to oszczędność materiału (wycinany rdzeń można ponownie wykorzystać) oraz zmniejszenie sił skrawania. Metoda ta jest popularna w przemyśle ciężkim i przy obróbce bardzo grubych płyt i bloków metalowych.
Chłodziwa stosowane przy wierceniu głębokich otworów
Dobór odpowiedniego chłodziwa jest kluczowy dla sukcesu operacji wiercenia głębokiego. Chłodziwo pełni kilka funkcji jednocześnie: chłodzi strefę skrawania, smaruje kontakt narzędzie-materiał, odprowadza wióry i chroni powierzchnię otworu przed utlenianiem.
1. Oleje chłodząco-smarujące (cutting oils)
Oleje mineralne i syntetyczne to tradycyjne medium stosowane w wierceniu głębokich otworów. Oferują doskonałe właściwości smarne, co przekłada się na mniejsze zużycie narzędzi i lepszą jakość powierzchni. Stosowane są zazwyczaj w postaci czystej lub jako emulsje olejowo-wodne.
- Oleje mineralne – tańsze, ale mniej ekologiczne; dobre przy obróbce stali stopowych i żeliwa
- Oleje syntetyczne – wyższa stabilność termiczna, lepsza biodegradowalność, wyższy koszt
- Oleje półsyntetyczne – kompromis pomiędzy właściwościami i kosztami
2. Emulsje chłodzące (soluble oils / emulsions)
Emulsje wodne są najpopularniejszą formą chłodziwa stosowanego w masowej produkcji. Stężenie oleju w wodzie wynosi zazwyczaj od 3% do 10%, w zależności od zastosowania. Woda zapewnia doskonałe chłodzenie, natomiast olej odpowiada za smarowanie i ochronę antykorozyjną. Emulsje są tańsze od olejów czystych i łatwiejsze w utylizacji.
Przy wierceniu głębokich otworów metali żelaznych zaleca się stosowanie emulsji o stężeniu 6–10%, natomiast przy aluminium i stopach metali lekkich – 5–8%.
3. Ciecze syntetyczne (synthetic coolants)
Nowoczesne ciecze syntetyczne nie zawierają oleju mineralnego – bazują na wodzie z dodatkiem substancji aktywnych powierzchniowo, inhibitorów korozji i środków biobójczych. Cechują się długą trwałością, dobrą przejrzystością (ułatwiającą kontrolę wizualną procesu) oraz niską tendencją do pienienia.
4. Chłodzenie przez mgłę olejową (MQL – Minimum Quantity Lubrication)
Metoda MQL (ang. Minimum Quantity Lubrication) polega na podawaniu bardzo małych ilości oleju (kilka do kilkunastu ml/h) w postaci aerozolu bezpośrednio w strefę skrawania. Jest to rozwiązanie przyjazne środowisku, minimalizujące zużycie chłodziwa i koszty jego utylizacji. MQL sprawdza się szczególnie dobrze przy wierceniu aluminium, stopów tytanu i materiałów kompozytowych.
Wadą tej metody jest ograniczona zdolność do odprowadzania ciepła w porównaniu z cieczą chłodzącą w pełnym obiegu – wymaga więc niższych prędkości skrawania lub przerw technologicznych przy bardzo głębokich otworach.
5. Chłodzenie azotem (kriogeniczne)
Kriogeniczne chłodzenie z użyciem ciekłego azotu (LN₂) lub dwutlenku węgla (CO₂) to technologia stosunkowo nowa, zyskująca popularność przy obróbce materiałów trudnoobrabialnych: stali nierdzewnych, nadstopów niklu (Inconel), tytanu i ceramiki. Temperatura ciekłego azotu wynosi -196°C, co pozwala na drastyczne obniżenie temperatury w strefie skrawania i minimalizację zużycia narzędzia.
Ciśnienie i przepływ chłodziwa – parametry krytyczne
Przy wierceniu głębokich otworów ciśnienie doprowadzanego chłodziwa ma fundamentalne znaczenie dla skuteczności odprowadzania wiórów. Zbyt niskie ciśnienie prowadzi do zatykania otworu wiórami i może spowodować złamanie wiertła. Ogólne zalecenia dotyczące ciśnienia chłodziwa są następujące:
- Wiercenie lufowe (gun drilling): 40–150 barów w zależności od średnicy i głębokości otworu
- Metoda BTA: 10–80 barów
- Metoda ejektorowa: 5–30 barów
- Wiertła krętne z kanałem wewnętrznym: 20–70 barów
Natężenie przepływu chłodziwa dobiera się w zależności od średnicy otworu i zastosowanej metody. Zbyt mały przepływ nie zapewni skutecznego wypłukiwania wiórów, a zbyt duży może powodować turbulencje i nierównomierne chłodzenie.
Materiały obrabialne – specyfika doboru parametrów
Różne metale wymagają odmiennego podejścia do wiercenia głębokich otworów:
- Stale węglowe i niskostopowe – stosunkowo łatwe w obróbce, dobre z emulsjami wodnymi lub olejami mineralnymi
- Stale nierdzewne – skłonne do hartowania przez zgniot; wymagają ostrych narzędzi, wysokiego ciśnienia chłodziwa i olejów z dodatkami EP (Extreme Pressure)
- Aluminium i jego stopy – miękkie, ale tworzące narosty na ostrzach; polecane ciecze syntetyczne lub MQL z alkoholem izopropylowym
- Tytan – niska przewodność cieplna, skłonność do przyklejania się do narzędzia; wymagane niskie prędkości skrawania i intensywne chłodzenie
- Żeliwo – wiercenie najczęściej na sucho lub z MQL; unikać emulsji wodnych ze względu na korozję i pylenie
- Nadstopy na bazie niklu (Inconel, Hastelloy) – bardzo trudne w obróbce; kriogeniczne chłodzenie lub wysokociśnieniowe podawanie oleju
Wskazówki praktyczne dla wiercenia głębokich otworów
- Centrowanie i prowadzenie wiertła – przed właściwym wierceniem zawsze wykonaj otwór centrujący lub użyj tulei prowadzącej, aby zapobiec odchyleniu wiertła
- Stopniowanie posuwu – zmniejsz posuw przy wejściu wiertła do otworu i przy wychodzeniu z materiału
- Kontrola ciśnienia chłodziwa – monitoruj ciśnienie w czasie rzeczywistym i zatrzymaj maszynę przy nagłych skokach lub spadkach ciśnienia
- Regularny przegląd narzędzi – wiertła do głębokiego wiercenia wymagają częstszej kontroli zużycia krawędzi skrawającej niż standardowe wiertła
- Odpowiednia prędkość skrawania – zbyt wysokie obroty przy niewystarczającym chłodzeniu skrócą żywotność narzędzia; korzystaj z danych katalogowych producenta narzędzi
- Filtracja chłodziwa – stosuj skuteczne systemy filtracji, aby usunąć wióry i drobiny metalu z obiegu chłodziwa
Podsumowanie
Wiercenie głębokich otworów w metalu to operacja wymagająca precyzyjnego doboru techniki, narzędzi i medium chłodzącego. Wybór pomiędzy wierceniem lufowym, metodą BTA, systemem ejektorowym czy wierceniem stopniowym zależy od wymaganej średnicy, głębokości otworu, rodzaju materiału i dostępnego oprzyrządowania. Równie istotny jest właściwy dobór chłodziwa – od emulsji wodnych przez oleje syntetyczne, aż po zaawansowane systemy MQL i kriogeniczne – które w bezpośredni sposób wpływają na jakość otworu, trwałość narzędzi i efektywność całego procesu produkcyjnego. Inwestycja w odpowiedni sprzęt i wiedzę techniczną w tej dziedzinie przekłada się na realne oszczędności i lepszą jakość wyrobów finalnych.
