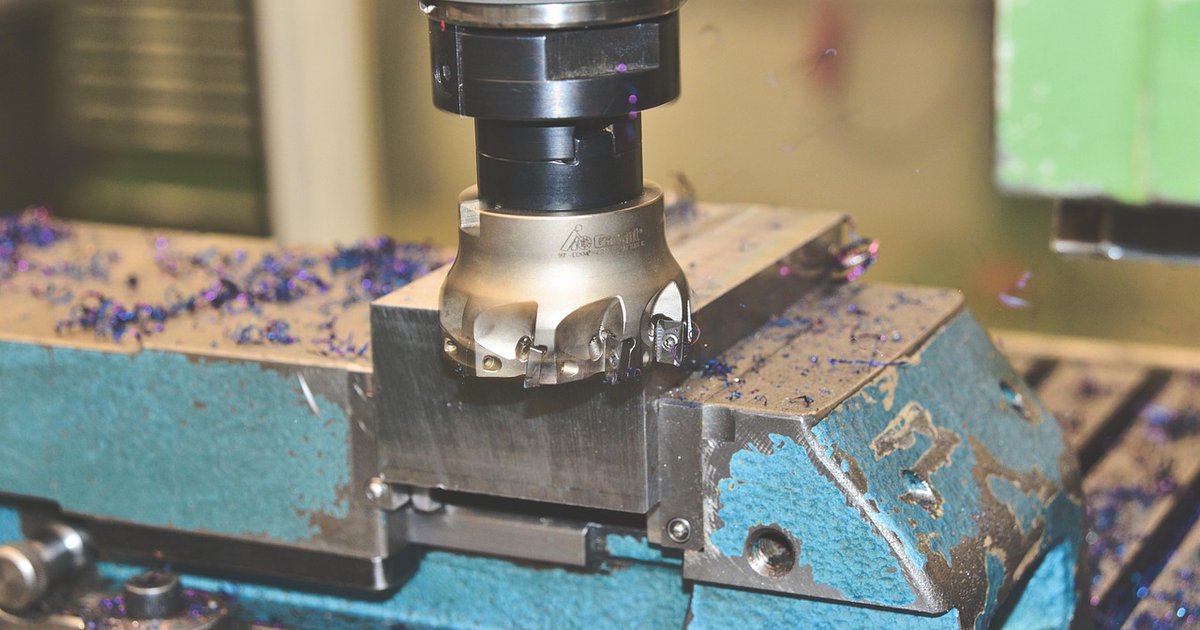

Parametry skrawania stali – prędkość i posuw

Obróbka skrawaniem stali to jeden z fundamentalnych procesów w przemyśle metalurgicznym i maszynowym. Niezależnie od tego, czy pracujesz na tokarce, frezarce, czy centrum obróbczym CNC, właściwy dobór parametrów skrawania bezpośrednio przekłada się na jakość gotowego elementu, trwałość narzędzi oraz koszty produkcji. Zbyt agresywne parametry prowadzą do szybkiego zużycia ostrza lub jego wykruszenia, natomiast zbyt ostrożne nastawy wydłużają czas obróbki i zwiększają koszty. Jak zatem znaleźć złoty środek?

Czym są parametry skrawania?

Parametry skrawania to zestaw wartości liczbowych, które opisują warunki, w jakich przebiega proces usuwania materiału z obrabianego elementu. Do najważniejszych należą:

• Prędkość skrawania (Vc) – wyrażana w metrach na minutę [m/min], określa prędkość liniową ostrza narzędzia względem powierzchni obrabianego materiału.
• Posuw (f) – wyrażany w milimetrach na obrót [mm/obr] dla toczenia lub milimetrach na ząb [mm/ząb] dla frezowania, określa przesunięcie narzędzia względem detalu na jeden obrót lub jeden ząb freza.
• Głębokość skrawania (ap) – wyrażana w milimetrach [mm], określa grubość warstwy materiału usuwanej podczas jednego przejścia narzędzia.
• Prędkość obrotowa wrzeciona (n) – wyrażana w obrotach na minutę [obr/min], wynika z prędkości skrawania i średnicy narzędzia lub obrabianego detalu.

Parametry te są ze sobą ściśle powiązane i muszą być dobierane kompleksowo, z uwzględnieniem właściwości materiału obrabianego, rodzaju narzędzia oraz możliwości obrabiarki.

Klasyfikacja stali pod kątem obrabialności

Nie każda stal zachowuje się tak samo podczas skrawania. Różne gatunki charakteryzują się odmienną twardością, ciągliwością, przewodnością cieplną czy skłonnością do utwardzania się pod wpływem odkształceń. Z punktu widzenia obrabialności stale można podzielić na kilka podstawowych grup:

Stale węglowe niestopowe

Należą do nich gatunki takie jak S235, S355, C45 czy C60. Stale o niskiej zawartości węgla (do 0,25%) są stosunkowo łatwe w obróbce – mają tendencję do powstawania długich, ciągliwych wiórów. Stale średniowęglowe (0,25–0,60% C) charakteryzują się dobrą obrabialnością, natomiast stale wysokowęglowe (powyżej 0,60% C) są twardsze i wymagają niższych prędkości skrawania.

Stale stopowe konstrukcyjne

Gatunki takie jak 42CrMo4, 16MnCr5 czy 34CrNiMo6 zawierają dodatki stopowe (chrom, mangan, nikiel, molibden), które poprawiają właściwości mechaniczne, ale utrudniają obróbkę. Wymagają zastosowania twardszych gatunków węglika spiekanego oraz odpowiedniego chłodzenia.

Stale nierdzewne

Stale austenityczne (np. 304, 316) są szczególnie wymagające w obróbce. Charakteryzują się wysoką plastycznością, skłonnością do utwardzania przez zgniot, niską przewodnością cieplną oraz tendencją do przywierania do narzędzia. Wymagają ostrych geometrii narzędzi i starannego chłodzenia.

Stale narzędziowe i hartowane

Obróbka stali hartowanych (HRC 40–65) to osobna dyscyplina – najczęściej stosuje się tu narzędzia z CBN (regularny azotek boru) lub ceramiczne, pracujące często bez chłodziwa.

Prędkość skrawania – jak ją dobrać?

Prędkość skrawania to jeden z najważniejszych parametrów wpływających na trwałość narzędzia. Zbyt wysoka Vc prowadzi do nadmiernego nagrzewania ostrza i jego szybkiego zużycia termicznego, natomiast zbyt niska obniża wydajność i może powodować powstawanie narostu (BUE – Built-Up Edge).

Ogólna zasada mówi, że prędkość skrawania należy obniżać wraz ze wzrostem twardości materiału. Poniżej przedstawiamy orientacyjne zakresy prędkości skrawania dla różnych gatunków stali przy użyciu typowych narzędzi z węglika spiekanego (HM):

Warto pamiętać, że powyższe wartości są orientacyjne. Producenci narzędzi (Sandvik Coromant, Kennametal, Iscar, Seco Tools) dostarczają szczegółowe katalogi z zaleceniami dla konkretnych gatunków narzędziowych i rodzajów operacji.

Posuw – jak go dobrać?

Posuw ma kluczowy wpływ na chropowatość powierzchni obrabianej oraz na siły skrawania. Mniejszy posuw daje lepszą jakość powierzchni, ale wydłuża czas obróbki i może powodować drgania przy zbyt lekkiej pracy ostrza. Zbyt duży posuw prowadzi do nadmiernych sił skrawania, ryzyka złamania narzędzia i pogorszonej jakości powierzchni.

Przy doborze posuwu należy uwzględnić:

• Promień naroża płytki (re) – wzór na chropowatość powierzchni teoretycznej w toczeniu: Ra = f² / (8 × re). Im większy promień naroża, tym lepsza powierzchnia przy tym samym posuwie.
• Wymaganą chropowatość Ra – operacje zgrubne dopuszczają posuw 0,3–0,8 mm/obr, natomiast operacje wykańczające wymagają 0,05–0,15 mm/obr.
• Stabilność układu OUPN (Obrabiarka – Uchwyt – Przedmiot – Narzędzie) – im mniej sztywny układ, tym niższe posuwy.
• Rodzaj operacji – toczenie wzdłużne, planowanie, wytaczanie czy gwintowanie wymagają różnych zakresów posuwów.

Głębokość skrawania – strategia doboru

Głębokość skrawania (ap) należy dobierać w zależności od naddatku materiału do usunięcia oraz od charakteru operacji:

• Obróbka zgrubna: ap = 2–8 mm (lub więcej przy stabilnych warunkach), priorytet to usunięcie jak największej ilości materiału w jak najkrótszym czasie.
• Obróbka półwykańczająca: ap = 0,5–2 mm, kompromis między wydajnością a jakością.
• Obróbka wykańczająca: ap = 0,1–0,5 mm, priorytet to jakość powierzchni i dokładność wymiarowa.

Przy dużych głębokościach skrawania należy odpowiednio obniżyć posuw i prędkość skrawania, aby nie przeciążać narzędzia.

Wzajemne zależności parametrów

Parametry skrawania tworzą trójkąt zależności: prędkość – posuw – głębokość skrawania. Zwiększenie jednego z nich przy stałych pozostałych zwiększa wydajność, ale też obciążenie narzędzia. W praktyce stosuje się następującą hierarchię optymalizacji:

1. Najpierw dobieramy głębokość skrawania – maksymalnie możliwą dla danej operacji i naddatku.
2. Następnie dobieramy posuw – maksymalny, jaki dopuszcza wymagana jakość powierzchni i wytrzymałość narzędzia.
3. Na końcu dobieramy prędkość skrawania – zgodnie z zaleceniami producenta dla danego gatunku narzędzia i materiału.

Chłodzenie i smarowanie podczas skrawania

Dobór parametrów jest ściśle powiązany z zastosowaną metodą chłodzenia. Przy obróbce stali najczęściej stosuje się:

• Emulsję chłodząco-smarującą – najpowszechniejsza metoda, dobra do obróbki zgrubnej i półwykańczającej. Obniża temperaturę w strefie skrawania i redukuje tarcie.
• Obróbkę na sucho (dry machining) – możliwa przy użyciu nowoczesnych powłok narzędziowych (TiAlN, AlCrN). Eliminuje koszty i problemy związane z chłodziwem.
• Minimalne smarowanie (MQL) – metoda kompromisowa, podawanie minimalnej ilości oleju w postaci mgły. Dobra do frezowania i wiercenia.
• Chłodzenie wysokociśnieniowe – szczególnie skuteczne przy obróbce stali nierdzewnych i stopów trudnoobrabialnych. Umożliwia zastosowanie wyższych prędkości.

Przy obróbce stali nierdzewnych chłodzenie jest wręcz obowiązkowe – brak chłodziwa przy niskiej przewodności cieplnej tych materiałów prowadzi do błyskawicznego przegrzewania narzędzia.

Praktyczne wskazówki i najczęstsze błędy

Poniżej zebraliśmy najważniejsze wskazówki, które pomogą uniknąć typowych błędów podczas doboru parametrów:

• Nie zacznij od maksymalnych parametrów. Zawsze zaczynaj od dolnej granicy zalecanych prędkości i posuwów, stopniowo je zwiększając aż do osiągnięcia optymalnego rezultatu.
• Obserwuj wióry. Kolor i kształt wiórów to doskonały wskaźnik warunków skrawania. Wióry niebieskie lub brunatne oznaczają zbyt wysoką temperaturę. Wióry krótkie i łamliwe (przy stalach miękkich) mogą świadczyć o zbyt dużej głębokości skrawania.
• Sprawdzaj stan narzędzia. Regularna kontrola zużycia ostrza pozwala na korektę parametrów zanim dojdzie do katastroficznego uszkodzenia narzędzia.
• Uwzględniaj stan maszyny. Stara, wyeksploatowana obrabiarka może nie utrzymać zadanych prędkości i posuwów przy dużych obciążeniach. Drgania i luz w prowadnicach wymagają ostrożniejszego doboru parametrów.
• Korzystaj z danych producenta narzędzi. Tabele i kalkulatory on-line dostępne na stronach producentów (np. CoroGuide od Sandvik) to doskonałe narzędzie startowe.
• Dobierz właściwy gatunek płytki. Toczenie zgrubne wymaga twardszego, odporniejszego na uderzenia gatunku węglika; wykańczanie – gatunku ostrego i odpornego na zużycie ścierne.

Obliczanie prędkości obrotowej

Jeśli znasz zalecaną prędkość skrawania Vc i znasz średnicę narzędzia lub detalu D, prędkość obrotową wrzeciona obliczysz ze wzoru:

n = (Vc × 1000) / (π × D)

Gdzie: n – prędkość obrotowa [obr/min], Vc – prędkość skrawania [m/min], D – średnica [mm]. Przykładowo, dla frezowania stali C45 z Vc = 150 m/min, frezem o średnicy 32 mm: n = (150 × 1000) / (3,14 × 32) ≈ 1492 obr/min.

Podsumowanie

Dobór parametrów skrawania stali to umiejętność łącząca wiedzę teoretyczną z doświadczeniem praktycznym. Nie istnieje jedno uniwersalne rozwiązanie – każda kombinacja materiału, narzędzia i obrabiarki wymaga indywidualnego podejścia. Kluczowe jest jednak zrozumienie zależności między prędkością skrawania, posuwem i głębokością skrawania oraz ich wpływu na jakość obróbki i trwałość narzędzi.

Systematyczne podejście, regularna kontrola procesu i korzystanie ze sprawdzonych źródeł danych technicznych pozwolą Ci nie tylko osiągać wysoką jakość obrabianych elementów, ale także znacząco obniżyć koszty produkcji poprzez wydłużenie żywotności narzędzi i skrócenie czasów maszynowych. Pamiętaj – dobrze dobrany parametr skrawania to inwestycja, nie koszt.
