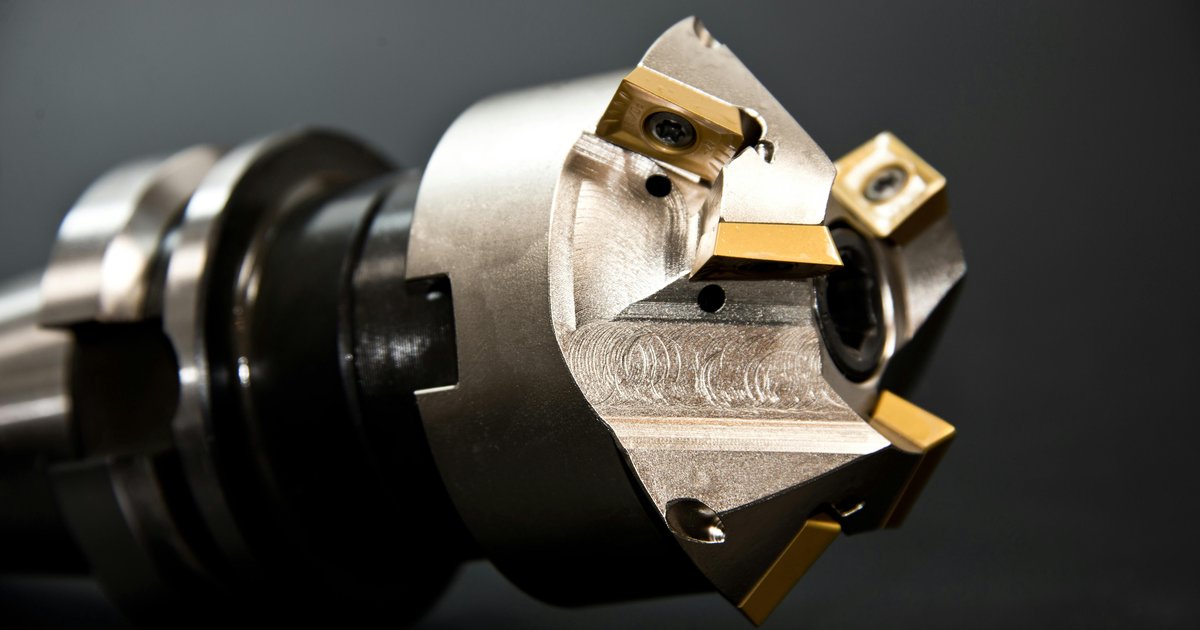

Frezowanie CNC stali – narzędzia i strategie

Frezowanie CNC to jedna z najważniejszych technik obróbki skrawaniem stosowanych w przemyśle metalowym. W przypadku stali – materiału o zróżnicowanych właściwościach mechanicznych – odpowiedni dobór narzędzi i strategii obróbki ma kluczowe znaczenie dla wydajności procesu, trwałości narzędzi oraz końcowej jakości detalu. Poniżej prezentujemy kompleksowy przewodnik po najważniejszych zagadnieniach związanych z frezowaniem CNC stali.

Charakterystyka stali jako materiału do frezowania

Stal jest stopem żelaza z węglem, którego właściwości mechaniczne zmieniają się w zależności od składu chemicznego oraz obróbki cieplnej. Z punktu widzenia frezowania CNC wyróżniamy kilka kluczowych grup materiałowych:

• Stale węglowe (np. S235, S355, C45) – stosunkowo łatwe w obróbce, o umiarkowanej twardości. Wymagają narzędzi z powłokami TiN lub TiAlN.
• Stale nierdzewne (np. 304, 316, duplex) – trudniejsze w obróbce ze względu na skłonność do umacniania się podczas skrawania. Wymagają ostrych narzędzi i dużych posuwów.
• Stale stopowe i narzędziowe (np. 42CrMo4, H13, D2) – wysoka twardość i wytrzymałość, często poddawane obróbce na twardo. Wymagają narzędzi z węglika spiekanego o wysokiej odporności na ścieranie.
• Stale hartowane (HRC 50–65) – obróbka twarda, konieczność stosowania narzędzi CBN lub ceramicznych.

Znajomość gatunku stali jest punktem wyjścia do prawidłowego doboru narzędzi i parametrów skrawania. Niedopasowanie narzędzia do materiału prowadzi do przyspieszonego zużycia, drgań oraz pogorszonej jakości powierzchni.

Dobór narzędzi frezarskich do stali

Materiał ostrzy

Wybór materiału ostrza to jedno z najważniejszych decyzji przy frezowaniu stali:

• Węglik spiekany (HM/Carbide) – dominujący materiał narzędziowy w przemyśle. Charakteryzuje się wysoką twardością i odpornością na ścieranie. Dostępny w postaci narzędzi monolitycznych lub płytek wymiennych (WNMG, APKT, SEHT). Odpowiedni do większości gatunków stali.
• Stal szybkotnąca (HSS) – stosowana coraz rzadziej, głównie przy obróbce zgrubnej miękkich stali lub przy małych prędkościach. Niższy koszt, ale znacznie krótsza żywotność.
• Ceramika (Al₂O₃, Si₃N₄) – stosowana do obróbki twardych stali i żeliwa. Wymaga stabilnych warunków obróbki i minimalnych drgań.
• CBN (regularny azotek boru) – przeznaczony do obróbki stali hartowanych o twardości powyżej HRC 45. Wysoka cena, ale doskonała jakość powierzchni.

Powłoki narzędziowe

Powłoki PVD i CVD znacząco wydłużają żywotność narzędzi frezarskich do stali:

• TiN (azotek tytanu) – klasyczna złota powłoka, zwiększa twardość powierzchni i odporność na ścieranie. Dobra do stali węglowych.
• TiAlN (azotek tytanu i glinu) – lepsza odporność na wysokie temperatury, idealna do obróbki na sucho lub z minimalnym chłodzeniem stali stopowych.
• AlTiN – jeszcze wyższa odporność termiczna, rekomendowana przy dużych prędkościach skrawania stali hartowanych.
• TiCN (węglikoazotek tytanu) – wyróżnia się wyjątkową odpornością na ścieranie, polecana do stali nierdzewnych i stopowych.
• DLC (diamentopodobna powłoka) – stosowana przy obróbce stali nierdzewnych i materiałów skłonnych do nalepień.

Geometria narzędzi frezarskich

Geometria frezu ma ogromny wpływ na wyniki obróbki:

• Liczba ostrzy (zwojów) – frezy 2–3 zwojowe stosowane do materiałów miękkich i przy dużych naddatkach; frezy 4–6 zwojowe rekomendowane do stali, zapewniają lepsze wykończenie i stabilność procesu.
• Kąt heisy – kąt spiralny 30–45° typowy dla stali; wyższy kąt (45°) redukuje drgania i poprawia jakość powierzchni.
• Promień naroża – frezy z promieniem naroża (bull-nose) są bardziej wytrzymałe niż frezy płaskie i zmniejszają ryzyko wykruszenia przy obróbce stali stopowych.
• Naddatki i chropowatość ostrzy – ostre ostrza z minimalnym promieniem krawędzi skrawającej są kluczowe przy obróbce stali nierdzewnych.

Parametry skrawania przy frezowaniu stali

Dobór parametrów skrawania jest procesem iteracyjnym, uzależnionym od wielu czynników. Poniżej przedstawiamy ogólne wytyczne:

Prędkość skrawania (Vc)

Prędkość skrawania wyrażana w m/min zależy od gatunku materiału i narzędzia:

• Stale węglowe miękkie (S235, S355): 120–250 m/min (HM), 15–30 m/min (HSS)
• Stale stopowe (42CrMo4): 80–150 m/min
• Stale nierdzewne austenityczne: 60–120 m/min
• Stale hartowane (HRC 50+): 80–200 m/min (CBN), 30–80 m/min (ceramika)

Posuw na ostrze (fz)

Posuw na ostrze dobieramy w zależności od średnicy frezu, materiału i rodzaju operacji. Zbyt mały posuw przy frezowaniu stali nierdzewnej prowadzi do umacniania się materiału i szybkiego zużycia narzędzia. Ogólna zasada: dla stali węglowej fz = 0,04–0,12 mm/ostrze przy freze Ø10 mm; dla stali nierdzewnej fz = 0,03–0,08 mm/ostrze.

Głębokość skrawania (ap i ae)

• Obróbka zgrubna: ap = 1,5–3× średnica frezu, ae = 30–60% średnicy frezu
• Obróbka wykańczająca: ap = 0,2–0,5 mm, ae = 5–15% średnicy frezu
• High Speed Machining (HSM): małe ae (5–10% Dc) i duże ap (1–3× Dc) – optymalne dla stali stopowych

Strategie obróbki CNC dla stali

Frezowanie współbieżne vs. przeciwbieżne

Przy frezowaniu stali na maszynach CNC z wysoką sztywnością i minimalnym luzem śrubowym zdecydowanie preferowane jest frezowanie współbieżne (down milling). Charakteryzuje się ono:

• Mniejszymi siłami skrawania skierowanymi ku stołowi maszyny
• Lepszą jakością powierzchni
• Dłuższą żywotnością narzędzi
• Mniejszą tendencją do drgań

Frezowanie przeciwbieżne stosuje się głównie przy obróbce zgrubnej z dużym naddatkiem lub przy pracy z materiałami z warstwą twardą (odlewy, odkuwki).

Strategie ścieżek narzędzia

Nowoczesne oprogramowanie CAM oferuje szereg zaawansowanych strategii obróbki stali:

• Trochoidal Milling (frezowanie trochiodalne) – narzędzie porusza się po ścieżce cykloidalnej z małym zaangażowaniem radialnym (ae ≈ 5–15% Dc) i dużą głębokością osiową. Doskonałe do obróbki stali stopowych i nierdzewnych. Znacznie wydłuża żywotność narzędzi i umożliwia wyższe prędkości posuwu.
• High Feed Milling (HFM) – specjalne płytki lub frezy z dużym promieniem naroża i małą głębokością skrawania (ap = 0,5–1,5 mm), ale ekstremalnie wysokimi posuwami (fz = 0,5–2,0 mm/ostrze). Idealne do szybkiej obróbki zgrubnej stali.
• Adaptacyjne frezowanie (Adaptive Clearing) – algorytmy CAM (np. Mastercam Dynamic Milling, Fusion 360 Adaptive) utrzymują stały kąt zaangażowania narzędzia, redukując skoki obciążenia i przedłużając trwałość frezu.
• Frezowanie profilowe (Contour Milling) – stosowane do wykańczania ścian pionowych. Wymaga ograniczenia głębokości skrawania i zastosowania posuwu wykańczającego.
• Frezowanie wgłębne (Plunge Milling) – efektywna metoda usuwania dużych naddatków materiału poprzez ruchy osiowe. Mniejsze siły radialne, doskonałe przy słabo sztywnych detalach.

Wejście i wyjście narzędzia w materiał

Sposób wchodzenia frezu w materiał stalowy ma duże znaczenie dla trwałości narzędzia:

• Najazd łukowy (ramp in) – zamiast pionowego wejścia, frez zatacza łuk lub spiralę, redukując uderzenia przy wejściu w materiał.
• Wejście helikoidalne – spiralne zagłębianie się w materiał pod kątem 1–3°. Zalecane przy frezowaniu kieszeni w stalach stopowych.
• Należy unikać nagłych zmian kierunku i ostrych narożników ścieżki, które powodują skoki obciążenia narzędzia.

Chłodzenie i smarowanie przy frezowaniu stali

Odpowiednie chłodzenie jest kluczowe przy frezowaniu stali, szczególnie gatunków nierdzewnych i stopowych:

• Emulsja chłodząca (wet cutting) – najpowszechniejsza metoda. Skutecznie odprowadza ciepło i wiór, ale może powodować szok termiczny narzędzi ceramicznych.
• Obróbka na sucho (dry cutting) – stosowana przy narzędziach z powłokami AlTiN i przy obróbce twardych stali. Wymaga wyższych prędkości skrawania aby termicznie „spłukać" ciepło z krawędzi tnącej.
• MQL (Minimum Quantity Lubrication) – minimalne smarowanie olejem (5–50 ml/h). Kompromis między efektami chłodzenia a ekonomią procesu. Doskonałe wyniki przy frezowaniu stali nierdzewnych.
• Chłodzenie wewnętrzne (through-spindle coolant) – ciecz chłodząca doprowadzana przez wrzeciono bezpośrednio do strefy skrawania. Bardzo skuteczne przy głębokich kieszenach i frezowaniu pełną średnicą.

Typowe problemy i sposoby ich eliminacji

Oprawki narzędziowe – ich rola w obróbce stali

Często niedoceniany element systemu narzędziowego, oprawka ma ogromny wpływ na dokładność i stabilność frezowania stali:

• Oprawki Weldon (Side Lock) – proste i tanie, ale z dużym biciem promieniowym. Odpowiednie tylko do zgrubnej obróbki.
• Oprawki zaciskowe (collet chuck, ER) – dobre bicie, szeroki zakres średnic. Popularne przy frezowaniu wykańczającym stali.
• Oprawki hydrauliczne – wyjątkowo małe bicie (< 3 µm), doskonałe tłumienie drgań. Rekomendowane do wykańczania i frezowania głębokich kieszeni w stalach stopowych.
• Oprawki skurczowe (shrink-fit) – minimalne bicie, najwyższa sztywność. Idealne do obróbki z dużymi prędkościami obrotowymi stali twardych.

Podsumowanie

Frezowanie CNC stali to proces wymagający całościowego podejścia – od właściwego doboru gatunku narzędzia i powłoki, przez optymalne parametry skrawania, aż po zaawansowane strategie ścieżek CAM i odpowiednie chłodzenie. Kluczem do sukcesu jest zrozumienie właściwości obrabianego gatunku stali i dostosowanie do nich każdego elementu systemu obróbkowego.

Inwestycja w wysokiej jakości narzędzia z odpowiednimi powłokami oraz wdrożenie nowoczesnych strategii, takich jak frezowanie trochiodalne czy adaptacyjne, zwraca się szybko poprzez wydłużoną żywotność narzędzi, skrócenie czasu obróbki i poprawę jakości detali. Regularna analiza zużycia narzędzi i optymalizacja parametrów na podstawie obserwacji procesu pozwolą osiągnąć najlepsze wyniki w każdym warsztacie i zakładzie produkcyjnym.
