Gwintowanie ręczne i maszynowe to jedna z podstawowych operacji w ślusarstwie, spawalnictwie i obróbce metali. Choć same narzędzia – gwintowniki i narzynki – mogą wydawać się proste, ich prawidłowy dobór ma ogromny wpływ na jakość wykonanego gwintu, trwałość narzędzia oraz bezpieczeństwo pracy. Poniżej znajdziesz kompletny przewodnik po tym, jak dobierać te narzędzia do konkretnych materiałów i rodzajów gwintów.

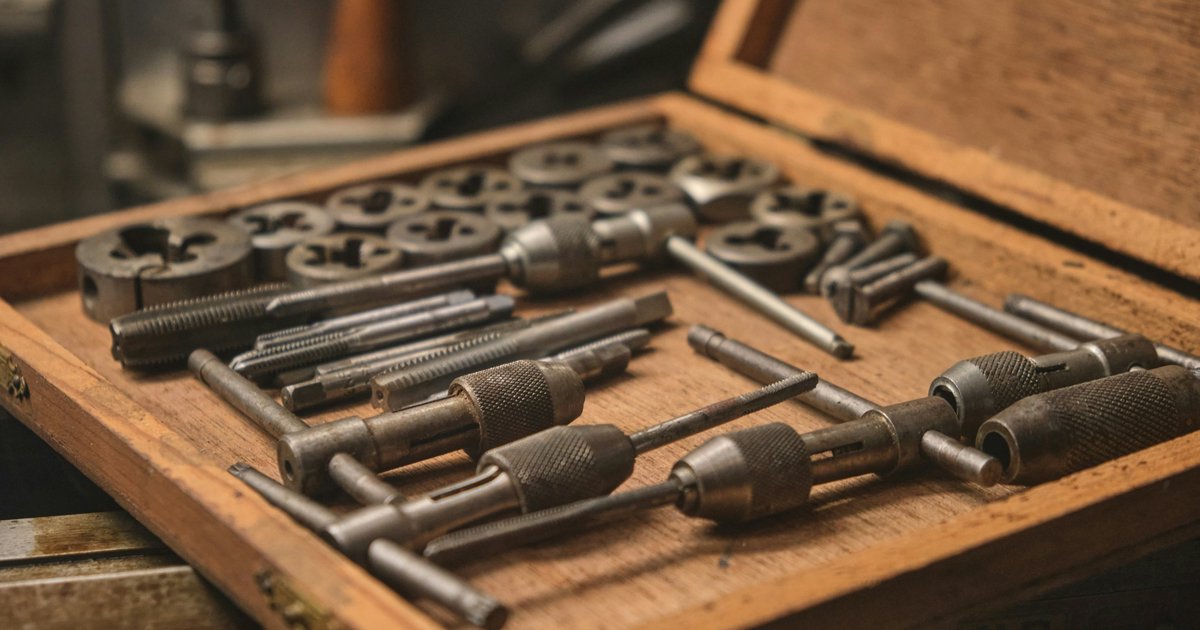

Czym są gwintowniki i narzynki?
Gwintownik to narzędzie skrawające służące do wykonywania gwintów wewnętrznych – czyli gwintów w otworach (np. nakrętek, oprawek, tulei). Zbudowany jest ze stożkowej lub walcowej części roboczej z nacięciami tworzącymi krawędzie skrawające oraz z chwytu, który osadzamy w pokrętłach lub uchwytach maszynowych.
Narzynka to narzędzie służące do wykonywania gwintów zewnętrznych – na prętach, śrubach, kołkach gwintowanych. Ma kształt okrągłego krążka z otworem wewnętrznym ukształtowanym w taki sposób, aby nacinał gwint na materiale.
Oba narzędzia dostępne są w wielu rozmiarach i wykonaniach, co umożliwia dobór do konkretnych zastosowań – zarówno w warunkach warsztatowych, jak i przemysłowych.
Rodzaje gwintów – co warto wiedzieć przed doborem narzędzia
Zanim dobierzemy narzędzie, musimy znać typ gwintu, który chcemy wykonać. Najczęściej spotykane rodzaje gwintów to:
- Gwint metryczny (M) – najpopularniejszy w Polsce i w Europie, znormalizowany według ISO. Oznaczany literą „M" i średnicą nominalną, np. M8, M10, M12. Może być zwykły lub drobnozwojny.
- Gwint calowy Whitworth'a (BSW/BSF) – stosowany w starszym sprzęcie brytyjskim oraz w instalacjach hydraulicznych i pneumatycznych.
- Gwint rurowy (G/R) – używany w instalacjach rurowych. Dzieli się na cylindryczny (G) i stożkowy (R/NPT).
- Gwint calowy UNC/UNF – popularny w sprzęcie amerykańskim i importowanym. UNC to gwint gruboziarnisty, UNF – drobnoziarnisty.
- Gwint trapezowy (Tr) – stosowany w śrubach pociągowych i elementach przenoszących duże obciążenia.
Każdy z tych gwintów wymaga dedykowanych gwintowników i narzynek oznaczonych zgodnie z normą. Nie wolno stosować narzędzi przeznaczonych do jednego systemu gwintów do wykonywania gwintów w innym systemie – nawet jeśli wymiary wydają się zbliżone.
Materiał narzędzia a obrabiany materiał
Jednym z kluczowych kryteriów doboru gwintowników i narzynek jest materiał, z którego wykonane jest narzędzie w stosunku do obrabianego materiału. Narzędzia dostępne są w kilku głównych wykonaniach:
Stal szybkotnąca (HSS)
Narzędzia z HSS (ang. High Speed Steel) to standard w większości zastosowań warsztatowych. Sprawdzają się przy obróbce:
- stali niestopowej i niskostopowej,
- żeliwa,
- aluminium i jego stopów,
- mosiądzu i brązu,
- tworzyw sztucznych.
Narzędzia HSS są stosunkowo tanie, łatwe w ostrzeniu i dostępne w szerokim asortymencie wymiarowym. Nie nadają się jednak do obróbki materiałów bardzo twardych i żaroodpornych.
HSS-E (kobaltowe)
Narzędzia ze stali HSS z dodatkiem kobaltu (zazwyczaj 5–8%) charakteryzują się wyższą twardością i odpornością na temperaturę. Są przeznaczone do obróbki:
- stali nierdzewnej (kwasoodpornej),
- stali wysokostopowej,
- stopów niklu i tytanu,
- materiałów trudnoobrabialnych.
Gwintowniki kobaltowe są droższe, ale w trudnych warunkach ich trwałość jest nieporównywalnie większa niż standardowego HSS.
HSS-TiN i inne powłoki PVD
Narzędzia pokryte powłokami PVD (np. azotkiem tytanu TiN, TiCN, TiAlN) mają zwiększoną twardość powierzchni, odporność na ścieranie i właściwości antyadhezyjne. Sprawdzają się przy:
- gwintowaniu na sucho lub z minimalnym smarowaniem,
- obróbce aluminium (powłoki DLC),
- produkcji seryjnej, gdzie ważna jest trwałość narzędzia.
Węglik spiekany (VHM/HM)
Gwintowniki z węglika spiekanego (monolityczne) stosuje się w obróbce maszynowej przy bardzo wysokich prędkościach skrawania. Są stosowane m.in. do:
- gwintowania w obróbkach CNC,
- obróbki materiałów kompozytowych,
- bardzo twardych stopów.
Narzędzia z węglika spiekanego są kruche i wymagają precyzyjnego prowadzenia – nie nadają się do ręcznego gwintowania.
Jak dobierać gwintownik do materiału – praktyczne wskazówki
Stal miękka i konstrukcyjna
Do gwintowania stali o niskiej i średniej twardości wystarczy standardowy gwintownik HSS. Należy pamiętać o stosowaniu oleju do gwintowania lub płynu chłodząco-smarującego. Kąt natarcia powinien być umiarkowany (6–10°).
Stal nierdzewna i kwasoodporna
To jeden z najtrudniejszych materiałów do gwintowania. Stal nierdzewna ulega zgrzewaniu i utwardzeniu przy obróbce, dlatego wymagane są gwintowniki HSS-E lub z powłoką. Gwintowanie powinno odbywać się wolno, z dużą ilością smaru (najlepiej dedykowanej pasty gwintowniczej). Warto wybierać gwintowniki spiralne z wynosem wiórów do przodu.
Aluminium i jego stopy
Aluminium jest miękkie i ma tendencję do przyklejania się do narzędzia. Zaleca się stosowanie gwintowników HSS z powłoką niklową lub DLC, o dużym kącie natarcia (12–20°). Należy stosować naftę lub olej mineralny jako smar. Otwory powinny być wiercone z zachowaniem tolerancji – za mały otwór zwiększa opór i ryzyko złamania gwintownika.
Mosiądz i brąz
Mosiądz gwintujesz stosunkowo łatwo. Wystarczą gwintowniki HSS. Należy jednak uważać na kruchość materiału i unikać nadmiernego docisku. Gwintowanie na sucho lub z lekkim smarowaniem jest zazwyczaj wystarczające.
Żeliwo
Żeliwo jest materiałem ściernym, dlatego narzędzia ulegają szybszemu zużyciu. Poleca się gwintowniki HSS lub HSS-TiN. Gwintowanie żeliwa można prowadzić na sucho – materiał sam w sobie ma właściwości smarujące dzięki zawartości grafitu.
Tworzywa sztuczne
Gwintowanie tworzyw wymaga narzędzi o ostrych krawędziach i dużym kącie natarcia. Stosuje się gwintowniki HSS. W przypadku materiałów miękkich (np. PVC, PA) warto rozważyć gwintowniki bezwiórowe (gnące), które nie skrawają, lecz formują gwint – są bardziej odporne na pęknięcia materiału.
Gwintowniki ręczne a maszynowe – kluczowe różnice
Gwintowniki ręczne sprzedawane są zazwyczaj w zestawach po 3 sztuki:
- Nr 1 (wstępny) – ma długą część stożkową, wykonuje ok. 55% głębokości gwintu,
- Nr 2 (pośredni) – uzupełnia gwint,
- Nr 3 (wykańczający) – nadaje ostateczny kształt i wymiar gwintu.
W otworach przelotowych można czasem stosować tylko gwintownik wstępny i wykańczający. W otworach nieprzelotowych (ślepych) wymagany jest komplet, a szczególnie ważny jest gwintownik wykańczający o krótkim wstępie, pozwalający dojść możliwie blisko dna otworu.
Gwintowniki maszynowe są projektowane do pracy z jednym przejściem i mają inną geometrię – krótszy wstęp, specjalne rowki na wióry. Do maszyn CNC stosuje się gwintowniki synchroniczne lub głowice gwintujące z rewersem.
Narzynki – dobór i stosowanie
Narzynki, podobnie jak gwintowniki, muszą być dobierane do średnicy i skoku gwintu. Do narzynek stosuje się specjalne pokrętła (narzynkownice), które zapewniają równomierne prowadzenie i odpowiedni moment skręcający.
Kilka ważnych zasad przy stosowaniu narzynek:
- Pręt przed gwintowaniem należy sfazować pod kątem ok. 30–45° – ułatwia to wejście narzynki i redukuje ryzyko skrzywienia gwintu.
- Średnica pręta powinna być nieznacznie mniejsza od nominalnej średnicy zewnętrznej gwintu – tolerancja dobierana jest wg norm.
- Narzynkę należy prowadzić prostopadle do osi pręta, regularnie cofając o ćwierć obrotu co pełny obrót, aby łamać i odprowadzać wióry.
- Stosowanie smaru jest obowiązkowe przy gwintowaniu stali – zapobiega nadmiernemu zużyciu i poprawia jakość gwintu.
Narzynki regulowane (dzielone) pozwalają na korekty wymiarowe, co jest przydatne przy reperacji gwintów lub gdy zależy nam na dokładnym dopasowaniu. Narzynki stałe (niedzielone) zapewniają wyższą powtarzalność i lepszą sztywność w produkcji seryjnej.
Typowe błędy przy gwintowaniu i jak ich unikać
- Zły dobór średnicy wiertła – zbyt mały otwór powoduje nadmierne obciążenie gwintownika i jego złamanie; zbyt duży – gwint jest płytki i bez nośności. Należy zawsze sprawdzać tablice doboru wierteł pod gwint.
- Brak smarowania – prowadzi do szybkiego zużycia narzędzia, przegrzania i pogorszenia jakości gwintu.
- Gwintowanie bez prowadzenia – skrzywiony gwint jest praktycznie bezwartościowy. Warto używać prowadnic lub imadeł.
- Stosowanie zużytych narzędzi – stępy gwintownik lub narzynka nie tną, lecz gniecie materiał, co powoduje zrywanie gwintu.
- Zły dobór narzędzia do materiału – np. stosowanie standardowego HSS do stali nierdzewnej skutkuje szybkim zużyciem lub złamaniem.
Podsumowanie
Prawidłowy dobór gwintowników i narzynek to nie tylko kwestia rozmiaru – to kompleksowa decyzja uwzględniająca rodzaj gwintu, właściwości obrabianego materiału, warunki pracy (ręcznie czy maszynowo) oraz wymaganą trwałość narzędzia. Inwestycja w dobrej jakości narzędzia z odpowiedniego materiału i powłoki zwróci się szybko w postaci lepszej jakości gwintów, mniejszej liczby odpadów i dłuższej żywotności zestawu.
Pamiętaj, że producenci narzędzi skrawających (m.in. Dormer Pramet, Fanar, Volkel, Ruko, OSG) dostarczają szczegółowe katalogi z parametrami doboru – warto z nich korzystać, szczególnie przy niestandardowych aplikacjach i trudnych materiałach.
