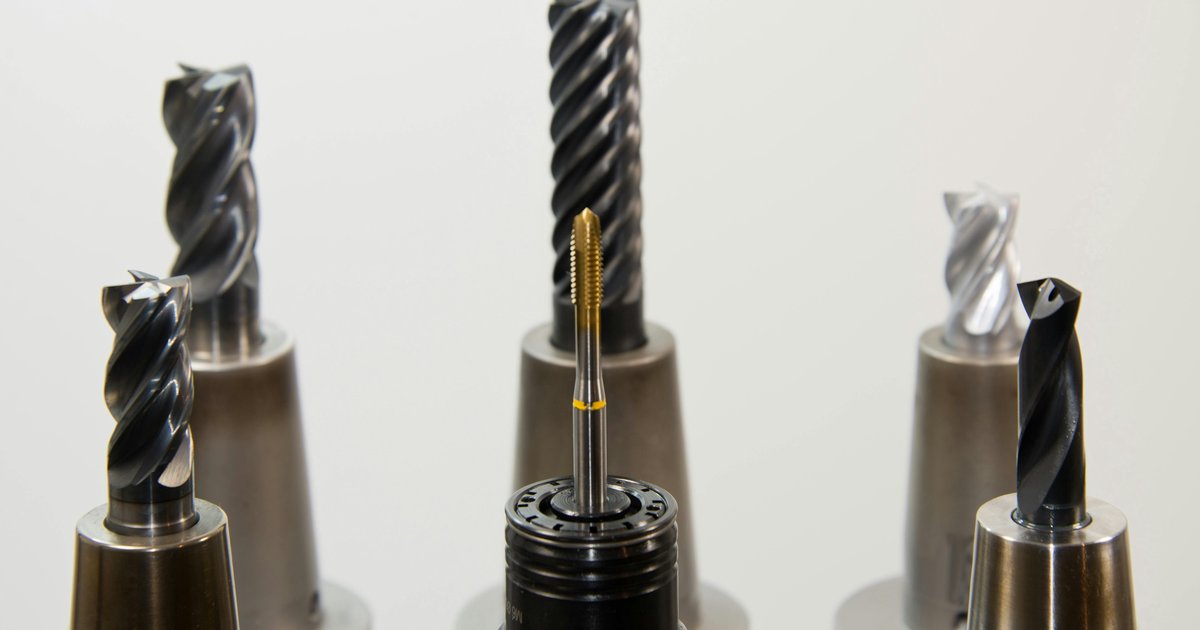

Frezy palcowe do stali – dobór i parametry

Czym są frezy palcowe i gdzie się je stosuje?

Frezy palcowe to wieloostrzowe narzędzia skrawające, które znajdują zastosowanie w szerokim spektrum operacji obróbki mechanicznej – od frezowania płaszczyzn, rowków i kieszeni, po wykonywanie skomplikowanych konturów i profili. W przypadku obróbki stali stanowią one fundament warsztatu ślusarskiego, narzędziowni i każdego zakładu zajmującego się produkcją elementów metalowych.

Narzędzia te są mocowane w uchwytach wrzecion frezarek konwencjonalnych oraz centrów obróbczych CNC. Frez palcowy pracuje zarówno swoją częścią czołową, jak i boczną, co daje mu dużą wszechstronność w porównaniu z innymi typami narzędzi skrawających.

Rodzaje frezów palcowych do stali

Na rynku dostępnych jest wiele rodzajów frezów palcowych, różniących się materiałem wykonania, geometrią ostrzy oraz przeznaczeniem. Wybór właściwego narzędzia jest pierwszym i najważniejszym krokiem do uzyskania dobrych wyników obróbki.

Ze względu na materiał wykonania

• Frezy ze stali szybkotnącej (HSS) – są najtańsze i najłatwiej dostępne. Nadają się do obróbki stali niskowęglowych i średniowęglowych przy umiarkowanych prędkościach skrawania. Ich główną wadą jest ograniczona odporność na temperatury skrawania.
• Frezy HSS-Co (z kobaltem) – zawierają dodatek kobaltu (5–8%), co znacznie podnosi ich twardość na gorąco i odporność na ścieranie. Sprawdzają się przy obróbce stali stopowych i hartowanych.
• Frezy z węglika spiekanego (VHM – Vollhartmetall) – charakteryzują się najwyższą twardością i odpornością na ścieranie. Umożliwiają pracę z kilkukrotnie wyższymi prędkościami skrawania niż frezy HSS. Są droższe, ale ich wydajność i trwałość w obróbce stali jest nieporównywalnie wyższa.
• Frezy z wymiennymi płytkami skrawającymi – ekonomiczne rozwiązanie dla dużych frezów, gdzie wymiana samej płytki jest tańsza niż wymiana całego narzędzia.

Ze względu na geometrię i liczbę ostrzy

• 2-ostrzowe (dwupiórkowe) – zapewniają dużą przestrzeń na wióry, idealne do frezowania kieszeni i rowków pełnych.
• 3-ostrzowe – kompromis między pojemnością na wióry a liczbą ostrzy aktywnych.
• 4-ostrzowe – najczęściej stosowane w obróbce stali. Zapewniają dobrą jakość powierzchni i stabilność procesu.
• 6-ostrzowe i więcej – stosowane do wykańczania powierzchni, gdzie wymagana jest bardzo wysoka jakość Ra.

Frezy specjalistyczne

Do szczególnych zastosowań dostępne są frezy toroidalne (z narożnikiem zaokrąglonym), kuliste (do frezowania 3D i powierzchni krzywoliniowych) oraz frezy do wysokowydajnego skrawania HPC/HFM z zaawansowaną geometrią ostrzy.

Powłoki ochronne – klucz do wydajności

Nowoczesne frezy do stali są pokrywane specjalnymi powłokami PVD lub CVD, które radykalnie poprawiają ich właściwości skrawające:

• TiN (azotek tytanu) – klasyczna złota powłoka, zwiększa twardość powierzchniową i odporność na ścieranie. Dobra do stali niestopowych.
• TiAlN (azotek tytanu i glinu) – zapewnia bardzo dobrą odporność na wysokie temperatury, idealna do frezowania stali hartowanych i stopowych na sucho lub z minimalnym smarowaniem.
• AlTiN – jeszcze wyższa zawartość glinu, doskonała odporność termiczna, stosowana przy obróbce materiałów trudnoobrabialnych.
• TiCN – twardsza niż TiN, dobra do obróbki stali nierdzewnych.
• DLC (diamentopodobna) – niskotarciowa powłoka stosowana w obróbce aluminium i metali nieżelaznych, rzadziej przy stali.

Parametry skrawania – podstawy

Poprawne dobranie parametrów skrawania jest równie ważne jak wybór samego frezu. Błędne parametry prowadzą do szybkiego zużycia narzędzia, złej jakości powierzchni lub nawet do jego złamania.

Prędkość skrawania (Vc)

Prędkość skrawania to prędkość obwodowa krawędzi tnącej i jest wyrażana w metrach na minutę [m/min]. Dla frezów do stali typowe wartości to:

• Frezy HSS: 20–40 m/min (stal miękka), 15–25 m/min (stal stopowa)
• Frezy HSS-Co: 30–60 m/min
• Frezy VHM bez powłoki: 60–120 m/min
• Frezy VHM z powłoką TiAlN: 80–200 m/min

Prędkość skrawania przelicza się na obroty wrzeciona (n) według wzoru: n = (Vc × 1000) / (π × D), gdzie D to średnica frezu w mm.

Posuw na ostrze (fz)

Posuw na ostrze określa, ile materiału jest usuwane przez jedno ostrze podczas jednego obrotu. Jest kluczowym parametrem wpływającym na jakość powierzchni i siły skrawania. Typowe wartości fz dla frezów VHM do stali:

• Frezowanie zgrubne (D = 10 mm, 4 ostrza): 0,03–0,08 mm/ostrze
• Frezowanie półwykańczające: 0,02–0,05 mm/ostrze
• Frezowanie wykańczające: 0,005–0,02 mm/ostrze

Całkowity posuw minutowy (Vf) obliczamy ze wzoru: Vf = fz × z × n, gdzie z to liczba ostrzy.

Głębokość skrawania osiowa (ap) i promieniowa (ae)

Głębokość skrawania osiowa (ap) określa, jak głęboko frez wchodzi w materiał w kierunku osi narzędzia. Głębokość promieniowa (ae) określa szerokość frezowanego pasa.

• Przy frezowaniu pełnym (ae = D): ap powinno wynosić 0,25–1× D dla frezów VHM
• Przy frezowaniu bocznym (ae = 0,1–0,3 D): ap może wynosić nawet 2–4× D
• Frezy HSS pracują z mniejszymi głębokościami: ap = 0,1–0,5× D przy ae = 0,5× D

Chłodzenie i smarowanie podczas frezowania stali

Odprowadzenie ciepła ze strefy skrawania ma ogromne znaczenie dla trwałości narzędzia i jakości obrobionej powierzchni. Dostępne są trzy podstawowe metody:

Chłodzenie cieczą (chlodzewo – emulsja lub olej)

Klasyczna metoda stosowana przy obróbce zgrubnej stali miękkich i stopowych. Zapewnia dobre odprowadzenie ciepła i wiórów. Należy jednak pamiętać, że w przypadku frezów VHM z powłoką termoodporną (np. TiAlN) nagłe chłodzenie cieczą może powodować mikropęknięcia termiczne – w takich przypadkach lepiej stosować chłodzenie nadmuchwem lub pracować całkowicie na sucho.

Minimalne smarowanie MQL

Technologia minimalnego smarowania polega na podawaniu bardzo małych ilości oleju (kilka mililitrów na godzinę) w postaci mgły. Jest energooszczędna, ekologiczna i coraz szerzej stosowana w obróbce stali nierdzewnych i stopowych.

Obróbka na sucho

Możliwa przede wszystkim z frezami VHM z powłokami termoodpornymi. Eliminuje koszty chłodziwa i jego utylizacji. Wymaga jednak precyzyjnego doboru parametrów, aby nie doprowadzić do nadmiernego nagrzewania materiału obrabianego.

Najczęstsze błędy przy doborze i eksploatacji frezów palcowych

Nawet doświadczeni operatorzy maszyn popełniają błędy, które skracają żywotność narzędzi lub obniżają jakość obróbki. Oto najczęstsze z nich:

• Za duże bicie narzędzia w uchwycie – nawet minimalne bicie powoduje nierównomierne obciążenie ostrzy i szybsze zużycie. Należy stosować wysokiej jakości uchwyty hydrostatyczne lub z tuleją zaciskową precyzyjną (ER).
• Zbyt mały posuw – powszechny błąd wynikający z ostrożności. Zbyt mały posuw na ostrze powoduje efekt „tarcia" zamiast skrawania, co przyspiesza zużycie ściernem krawędzi tnącej.
• Nieodpowiednia geometria do materiału – użycie frezu do aluminium do obróbki stali lub odwrotnie. Kąty natarcia i podziałka wiórów są optymalizowane dla konkretnych grup materiałowych.
• Zaniedbanie stanu oprawki i wrzeciona – uszkodzona oprawka lub wrzeciono z luzem zniweczy nawet najlepsze narzędzie.
• Stosowanie stępionego narzędzia – kontynuowanie obróbki stępionym frezem drastycznie zwiększa siły skrawania i ryzyko złamania narzędzia lub uszkodzenia detalu.

Praktyczne wskazówki dotyczące programowania ścieżek narzędzia

W obróbce CNC geometria ścieżki narzędzia ma równie duże znaczenie jak dobór narzędzia i parametrów. Kilka kluczowych zasad:

• Frezowanie współbieżne zamiast przeciwbieżnego – frezowanie współbieżne (down milling) zapewnia niższe siły skrawania, lepszą jakość powierzchni i dłuższą żywotność narzędzia w przypadku frezarek CNC z eliminacją luzów w prowadnicach.
• Wejście w materiał łukiem lub spiralą – unikanie pionowego wbijania się frezu w materiał (chyba że frez jest do tego przystosowany) przedłuża żywotność narożników.
• Stałe zaangażowanie narzędzia – strategie takie jak trochoidal milling (frezowanie trochloidalne) utrzymują stały kąt opasania narzędzia, co pozwala na zwiększenie ap przy zmniejszonym ae, zmniejszając jednocześnie ciepło generowane w jednym miejscu.

Tabela orientacyjnych parametrów skrawania dla frezów VHM do stali

Uwaga: wartości orientacyjne dla frezów 4-ostrzowych VHM z powłoką TiAlN, D = 10 mm. Zawsze weryfikować z danymi producenta narzędzia.

Podsumowanie

Właściwy dobór frezu palcowego do stali oraz precyzyjne ustalenie parametrów skrawania to fundament efektywnej i ekonomicznej obróbki. Przy wyborze narzędzia należy uwzględnić gatunek obrabianej stali, wymaganą jakość powierzchni, możliwości maszyny oraz warunki chłodzenia. Pamiętajmy, że oszczędzanie na narzędziach wysokiej jakości rzadko opłaca się w dłuższej perspektywie – dobre frezy VHM z odpowiednią powłoką wielokrotnie przewyższają trwałością tańsze odpowiedniki, generując niższe koszty eksploatacyjne na detal. Systematyczne monitorowanie stanu narzędzi, przestrzeganie parametrów skrawania i dbałość o układ mocowania to klucz do powtarzalnej i wysokiej jakości produkcji.
