W środowiskach przemysłowych, gdzie liczy się szybkość i powtarzalność kontroli wymiarowej, sprawdziany tłoczkowe i pierścieniowe od dekad stanowią fundament systemów zapewnienia jakości. W przeciwieństwie do przyrządów pomiarowych podających dokładne wartości liczbowe, sprawdziany działają na zasadzie binarnej – detal jest zgodny lub niezgodny z założoną tolerancją. To proste założenie przekłada się na ogromne korzyści praktyczne w warunkach produkcji seryjnej i masowej.

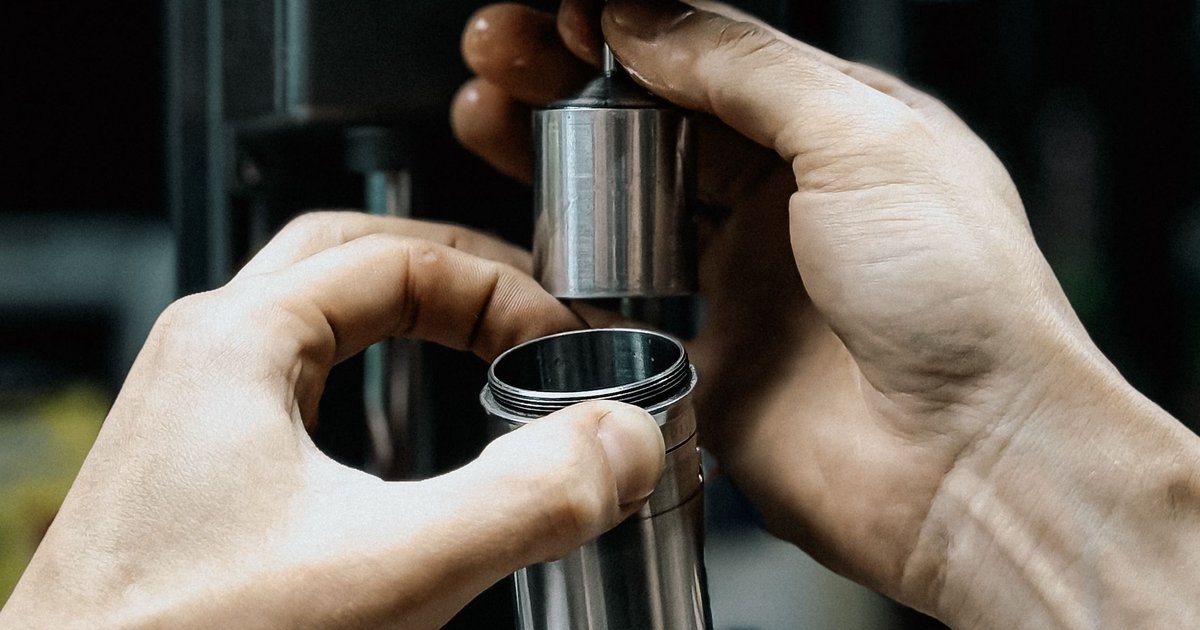

Czym są sprawdziany tłoczkowe i pierścieniowe?
Sprawdziany tłoczkowe (zwane też sprawdzianami trzpieniowymi lub wtyczkowymi) służą do kontroli wymiarów otworów. Mają formę walcowego trzpienia wykonanego z hartowanej stali narzędziowej, z dwoma końcami: stroną „przechodzi" (oznaczaną „P" lub „GO") oraz stroną „nie przechodzi" (oznaczaną „NP" lub „NO GO"). Strona „przechodzi" odpowiada dolnemu odchyłowi tolerancji otworu, natomiast strona „nie przechodzi" – odchyłkowi górnemu.
Sprawdziany pierścieniowe działają na analogicznej zasadzie, lecz przeznaczone są do kontroli wałków. Mają formę pierścienia kalibracyjnego, przez który wałek powinien lub nie powinien przejść w zależności od strony sprawdzianu. Podobnie jak w przypadku sprawdzianów tłoczkowych, komplet składa się z pierścienia „przechodzi" i „nie przechodzi".
Oba typy narzędzi produkowane są zgodnie z normami, przede wszystkim z normą PN-EN ISO 1938 oraz jej odpowiednikami w systemach DIN i ANSI. Tolerancje wykonania samych sprawdzianów są znacznie węższe niż tolerancje kontrolowanych elementów – zazwyczaj przyjmuje się, że sprawdzian powinien być wykonany z dokładnością co najmniej czterokrotnie wyższą niż kontrolowany wymiar.
Zasady doboru sprawdzianów do produkcji seryjnej
1. Określenie klasy dokładności i zakresu tolerancji
Dobór sprawdzianu rozpoczyna się od analizy rysunku technicznego detalu. Kluczowe parametry to:
- Wymiar nominalny otworu lub wałka
- Oznaczenie tolerancji (np. H7, g6, k5)
- Klasa dokładności wymaganej przez zastosowanie
- Materiał detalu i jego twardość po obróbce
Na tej podstawie dobiera się odpowiednią klasę sprawdzianu. W Polsce i krajach UE najczęściej stosuje się klasę dokładności IT6 lub IT7 dla elementów precyzyjnych, natomiast dla elementów o luźniejszych tolerancjach dopuszczalna jest klasa IT8 lub IT9. Sprawdzian musi mieć tolerancję wykonania przynajmniej o jedną klasę dokładności wyższą niż kontrolowany element.
2. Wybór materiału i twardości sprawdzianu
Standardowe sprawdziany wykonywane są ze stali narzędziowej stopowej, odpowiednio hartowanej i stabilizowanej, osiągając twardość od 58 do 65 HRC. W przypadku kontroli otworów w materiałach ściernych lub przy bardzo dużych seriach produkcyjnych zaleca się stosowanie sprawdzianów z powłoką z twardego chromu, węglika wolframu (carbide) lub powłok PVD. Takie rozwiązania znacząco wydłużają żywotność narzędzia, co przy produkcji setek tysięcy detali ma istotne znaczenie ekonomiczne.
3. Uwzględnienie naddatku na zużycie
Kluczowym zagadnieniem w doborze sprawdzianów jest właściwe uwzględnienie naddatku na zużycie. Strona „przechodzi" sprawdzianu tłoczkowego podczas każdego pomiaru ociera się o powierzchnię otworu, co prowadzi do stopniowego ścierania materiału i zmniejszania średnicy trzpienia. Normy przewidują, że nowy sprawdzian powinien mieć wymiar strony „przechodzi" przesunięty w stronę materiału o określoną wartość, tak aby po zużyciu do granicy zużycia nadal spełniał swoją funkcję kontrolną.
Wartość naddatku na zużycie zależy od:
- Klasy dokładności sprawdzianu
- Przewidywanej liczby pomiarów w serii
- Materiału i chropowatości kontrolowanych powierzchni
- Materiału sprawdzianu
4. Ergonomia i forma wykonania
W produkcji seryjnej istotne znaczenie ma forma sprawdzianu pod kątem ergonomii pracy operatora. Sprawdziany tłoczkowe do małych otworów (poniżej 10 mm) mają zazwyczaj formę kompaktową z uchwytem, natomiast do większych średnic stosuje się sprawdziany z uchwytem pistoletowym lub teleskopowym. Sprawdziany pierścieniowe dla dużych wałków mogą być wyposażone w uchwyty boczne ułatwiające obsługę. Właściwa ergonomia zmniejsza zmęczenie operatora i redukuje ryzyko błędów pomiarowych wynikających z nieprawidłowego trzymania narzędzia.
Użytkowanie sprawdzianów w warunkach produkcyjnych
Prawidłowa technika pomiaru
Nawet najdokładniej wykonany sprawdzian nie spełni swojej funkcji, jeśli operator nie zachowa właściwej techniki pomiarowej. Podstawowe zasady użytkowania obejmują:
- Temperatura: Sprawdziany i mierzone detale powinny mieć temperaturę referencyjną 20°C. Różnica temperatur między sprawdzianem a detalem może prowadzić do błędów pomiarowych, szczególnie przy wąskich tolerancjach i dużych gabarytach elementów.
- Czystość: Przed każdym pomiarem sprawdzian i powierzchnia detalu muszą być czyste i wolne od wiórów, opiłków, chłodziwa czy innych zanieczyszczeń. Nawet drobna zanieczyszczenie może skutkować wynikiem fałszywie negatywnym.
- Siła nacisku: Sprawdzian nie powinien być wciskany na siłę – strona „przechodzi" powinna wchodzić pod wpływem własnego ciężaru lub niewielkiej siły. Forsowanie sprawdzianu grozi uszkodzeniem narzędzia lub detalu.
- Kierunek pomiaru: Pomiar należy wykonywać w osi otworu lub wałka, bez przechylania sprawdzianu.
- Liczba pomiarów: Otwory powinny być sprawdzane w co najmniej dwóch prostopadłych do siebie kierunkach, co pozwala wykryć owalność lub stożkowość otworu.
Interpretacja wyników
Wynik kontroli jest prawidłowy, gdy strona „przechodzi" wchodzi swobodnie na pełną długość otworu lub przesuwa się przez wałek, natomiast strona „nie przechodzi" nie wchodzi wcale lub wchodzi tylko częściowo (co jest wynikiem niedopuszczalnym). Jeśli obydwie strony wchodzą – otwór jest za duży. Jeśli żadna nie wchodzi – otwór jest za mały.
W praktyce produkcyjnej zdarzają się sytuacje graniczne, gdy strona „nie przechodzi" wchodzi bardzo ciasno lub z oporem. Operator musi wiedzieć, że nawet takie przypadki są dyskwalifikujące – detal należy traktować jako niezgodny z wymaganiami.
Wzorcowanie i kalibracja sprawdzianów
Sprawdziany, jako narzędzia pomiarowe mające bezpośredni wpływ na jakość wyrobów, muszą podlegać regularnym wzorcowaniom. Częstotliwość wzorcowania zależy od:
- Intensywności użytkowania (liczby pomiarów dziennie)
- Klasy dokładności sprawdzianu i kontrolowanych tolerancji
- Wymagań systemu zarządzania jakością (ISO 9001, IATF 16949)
- Historii zużycia sprawdzianu
W środowiskach produkcyjnych certyfikowanych według IATF 16949 (branża motoryzacyjna) sprawdziany zazwyczaj wzorcuje się co 3–6 miesięcy, a przy intensywnym użytkowaniu nawet co miesiąc. Wzorcowanie polega na pomiarze wymiarów sprawdzianu za pomocą przyrządów o wyższej klasie dokładności – pneumatycznych przyrządów pomiarowych, maszyn współrzędnościowych lub specjalnych urządzeń do pomiaru dokładnych wymiarów zewnętrznych i wewnętrznych.
Wyniki wzorcowania dokumentuje się w świadectwie wzorcowania, które powinno zawierać zmierzone wartości wymiarów, niepewność pomiaru, ocenę przydatności do użytku oraz datę następnego wzorcowania. Sprawdziany, których wymiary wyszły poza dopuszczalne granice, muszą być wycofane z użycia lub naprawione (naostrzone, przeszlifowane) – co jest możliwe jedynie w odniesieniu do nowych sprawdzianów z naddatkiem na zużycie.
Przechowywanie i konserwacja
Długość życia sprawdzianu w dużej mierze zależy od właściwego przechowywania i konserwacji. Podstawowe zalecenia to:
- Przechowywanie w dedykowanych stojakach lub futerałach, zapobiegające uderzeniom i zarysowaniom powierzchni roboczych
- Zabezpieczenie przed korozją przez cienką warstwę oleju konserwującego po każdym użyciu
- Przechowywanie w warunkach o stabilnej temperaturze i wilgotności, z dala od źródeł ciepła i pól magnetycznych
- Oznakowanie sprawdzianów – każdy sprawdzian powinien posiadać czytelne oznaczenie wymiaru, tolerancji, numeru identyfikacyjnego i daty następnego wzorcowania
Szczególną uwagę należy zwrócić na sprawdziany tłoczkowe do małych średnic – ich trzpienie są wrażliwe na uderzenia i zgięcia. Uszkodzony sprawdzian powinien być natychmiast wycofany z produkcji i skierowany do oceny metrologicznej.
Sprawdziany a inne metody kontroli wymiarowej
Sprawdziany tłoczkowe i pierścieniowe nie zastępują przyrządów pomiarowych podających wartości liczbowe – pełnią inną funkcję w systemie zapewnienia jakości. Narzędzia takie jak średnicówki mikrometryczne, pneumatyczne przyrządy pomiarowe czy maszyny współrzędnościowe dostarczają danych do analizy statystycznej procesu (SPC) i pozwalają ocenić zdolność procesu (Cp, Cpk). Sprawdziany natomiast umożliwiają szybką selekcję dużych partii detali bezpośrednio przy stanowisku produkcyjnym, bez konieczności angażowania wykwalifikowanego personelu metrologicznego.
Optymalne podejście w produkcji seryjnej łączy obie metody: regularne pomiary wartościujące (np. co 50. lub 100. detal) pozwalają śledzić trendy procesu i reagować na odchylenia zanim pojawią się braki, natomiast sprawdziany stosowane są do 100% kontroli każdego detalu lub jako szybka selekcja przy odbiorze partii.
Ekonomika stosowania sprawdzianów
Z ekonomicznego punktu widzenia sprawdziany tłoczkowe i pierścieniowe oferują doskonały stosunek kosztów do korzyści w produkcji seryjnej. Koszt zestawu sprawdzianów do typowych tolerancji ISO jest stosunkowo niewielki w porównaniu do kosztu przyrządów pomiarowych, a czas pomiaru sprawdzianem wynosi zaledwie kilka sekund. Przy produkcji dziesiątek tysięcy detali dziennie oznacza to ogromne oszczędności czasu i związanych z tym kosztów robocizny.
Warto jednak pamiętać, że oszczędności te są realne tylko wtedy, gdy sprawdziany są właściwie dobrane, regularnie wzorcowane i prawidłowo użytkowane. Błędna selekcja detali – zarówno akceptacja niezgodnych, jak i odrzucanie zgodnych – generuje koszty znacznie przekraczające nakłady na właściwą obsługę systemu sprawdzianów.
Podsumowanie
Sprawdziany tłoczkowe i pierścieniowe pozostają niezastąpionym narzędziem kontroli jakości w nowoczesnej produkcji seryjnej. Ich skuteczność zależy jednak od świadomego podejścia do całego cyklu życia narzędzia – od właściwego doboru przez profesjonalne użytkowanie, regularne wzorcowanie aż po odpowiednie przechowywanie. Inwestycja w wysokiej jakości sprawdziany oraz systemy zarządzania ich stanem metrologicznym zwraca się wielokrotnie poprzez redukcję braków, reklamacji i przestojów produkcyjnych. W dobie rosnących wymagań jakościowych i coraz węższych tolerancji produkcyjnych, znajomość zasad doboru i użytkowania sprawdzianów stanowi kluczową kompetencję każdego inżyniera i technika jakości.
