Czym jest płyta traserska?

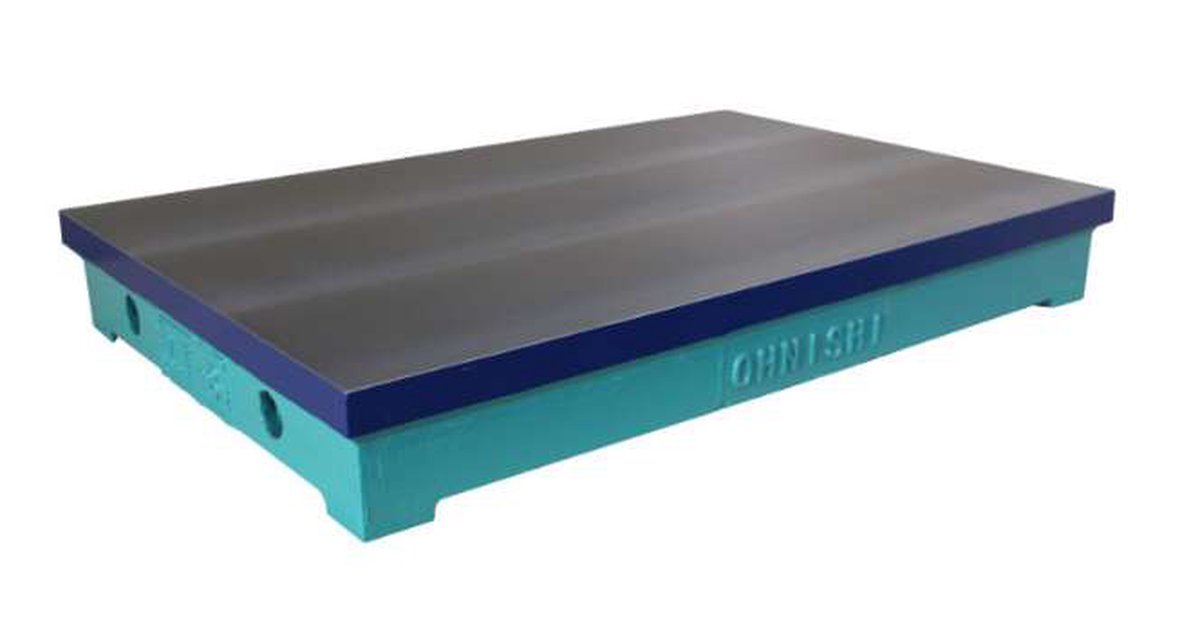

Płyta traserska to precyzyjnie wykonana, zazwyczaj żeliwna lub granitowa płaszczyzna robocza, która stanowi niezbędne wyposażenie każdego warsztatu ślusarskiego, narzędziowni czy działu produkcyjnego. Jej głównym zadaniem jest zapewnienie stabilnej, dokładnej i płaskiej powierzchni odniesienia, na której wykonuje się operacje traserskie – czyli wyznaczanie na elementach metalowych dokładnych linii, otworów, krawędzi i innych punktów niezbędnych do dalszej obróbki.
Samo trasowanie to proces, który poprzedza właściwą obróbkę materiału. Dzięki niemu pracownik warsztatu może precyzyjnie zaznaczyć miejsca cięcia, wiercenia, frezowania czy gięcia, co bezpośrednio przekłada się na jakość gotowego produktu i minimalizację odpadów materiałowych. Płyta traserska jest przy tym sercem całego procesu – bez solidnej i stabilnej powierzchni odniesienia trudno osiągnąć oczekiwaną dokładność.
Rodzaje płyt traserskich
Na rynku dostępnych jest kilka rodzajów płyt traserskich, różniących się materiałem wykonania, rozmiarami oraz klasą dokładności. Wybór odpowiedniego wariantu zależy od charakteru wykonywanej pracy, wymaganej precyzji oraz budżetu warsztatu.
Płyty żeliwne
Tradycyjne płyty traserskie wykonane są z szarego żeliwa. To klasyczne rozwiązanie, które cieszy się niesłabnącą popularnością od dziesięcioleci. Żeliwo charakteryzuje się dobrą stabilnością wymiarową, odpornością na wibracje oraz stosunkowo niską ceną. Płyty żeliwne dostępne są w różnych klasach dokładności – od klasy 3 (do prac ogólnych) przez klasę 2 i 1 (do prac dokładnych) aż po klasę 0 (do prac bardzo precyzyjnych i wzorcowania).
Wadą płyt żeliwnych jest ich podatność na korozję – wymaga to regularnego konserwowania powierzchni roboczej specjalnymi preparatami ochronnymi. Ponadto żeliwo jest materiałem kruchym, więc płyta nie powinna być narażona na uderzenia ani gwałtowne zmiany temperatury.
Płyty granitowe
Coraz większą popularność zdobywają płyty traserskie wykonane z granitu. Materiał ten oferuje szereg istotnych zalet w porównaniu z żeliwem: jest odporny na korozję, nie wymaga konserwacji olejem, charakteryzuje się bardzo dobrą stabilnością termiczną oraz twardością powierzchni. Granit nie iskrzy pod wpływem kontaktu z metalowymi narzędziami, co czyni go bezpieczniejszym w środowiskach, gdzie obecne są materiały łatwopalne.
Płyty granitowe są jednak droższe od żeliwnych i – podobnie jak żeliwo – kruche, przez co wymagają ostrożnego obchodzenia się. Są szczególnie cenione w laboratoriach pomiarowych, działach kontroli jakości oraz tam, gdzie wymagana jest najwyższa precyzja.
Płyty stalowe
Rzadziej spotykane są płyty traserskie ze stali. Stosuje się je głównie w specyficznych warunkach roboczych, np. gdy płyta musi być podgrzewana lub gdy potrzebna jest większa odporność na obciążenia mechaniczne. Stalowe płyty spawalnicze i traserskie (zwane też płytami stołowymi) znajdują zastosowanie szczególnie w przemyśle stoczniowym i ciężkim.
Klasy dokładności płyt traserskich
Polskie i europejskie normy (m.in. PN oraz DIN 876) definiują klasy dokładności płyt traserskich. Każda klasa określa dopuszczalne odchyłki płaskości powierzchni roboczej:
- Klasa 00 – płyty wzorcowe, stosowane wyłącznie w laboratoriach i do kalibracji; odchyłka płaskości na poziomie ułamków mikrometra.
- Klasa 0 – do prac precyzyjnych i pomiarowych; stosowana w działach kontroli jakości.
- Klasa 1 – do prac dokładnych w narzędziowniach i warsztatach precyzyjnych.
- Klasa 2 – do standardowych prac trasowania i montażu.
- Klasa 3 – do prac ogólnych, orientacyjnego trasowania.
Dobierając klasę dokładności, należy kierować się specyfiką wykonywanych prac. Do codziennego trasowania w warsztacie ślusarskim zazwyczaj wystarczą płyty klasy 2 lub 3, natomiast w przypadku produkcji precyzyjnych podzespołów wskazane są klasy wyższe.
Narzędzia używane razem z płytą traserską
Płyta traserska sama w sobie jest tylko podstawą – pełnię możliwości osiąga się w połączeniu z odpowiednim zestawem narzędzi traserskich:
- Rysik traserski – podstawowe narzędzie do rysowania linii na metalowej powierzchni; wykonany z utwardzonej stali lub wolframu.
- Cyrkiel traserski – służy do wyznaczania łuków, okręgów i przenoszenia wymiarów.
- Kątownik traserski – umożliwia wyznaczanie linii prostopadłych i sprawdzanie prostokątności.
- Znacznik punktowy (punktak) – służy do punktowania, czyli wykonywania małych zagłębień wyznaczających miejsce wiercenia lub środek okręgu.
- Podstawki równoległe (podkładki) – pozwalają unieść obrabiany przedmiot nad powierzchnię płyty i zapewnić jego stabilne ustawienie.
- Pryzmy traserskie – specjalne podpórki w kształcie litery V, służące do stabilnego ustawiania wałków i innych elementów walcowych.
- Stojan z czujnikiem zegarowym lub suwmiarka wysokościomierz – do pomiaru i przenoszenia wymiarów w pionie.
- Linia traserska lub ekierka – do prowadzenia rysika wzdłuż prostych krawędzi.
Jak prawidłowo korzystać z płyty traserskiej – krok po kroku
Prawidłowe użytkowanie płyty traserskiej to gwarancja dokładności i długiej żywotności narzędzia. Poniżej przedstawiamy szczegółowy przewodnik, jak przeprowadzić operację trasowania krok po kroku.
1. Przygotowanie stanowiska pracy
Płyta traserska powinna być ustawiona na stabilnym, poziomym stole lub specjalnym postumencie. Sprawdź poziomowanie płyty za pomocą poziomicy – nawet niewielkie odchylenie może wpłynąć na dokładność trasowania. Upewnij się, że powierzchnia płyty jest czysta i wolna od wiórów, pyłu oraz zanieczyszczeń. Do czyszczenia używaj miękkiej szmatki lub pędzla – nigdy twardych szczotek drucianych, które mogłyby zarysować powierzchnię.
2. Konserwacja powierzchni
W przypadku płyt żeliwnych przed rozpoczęciem pracy należy pokryć powierzchnię roboczą cienką warstwą oleju maszynowego lub specjalnego preparatu antykorozyjnego. Po zakończeniu pracy powierzchnię należy znowu zabezpieczyć. Płyty granitowe nie wymagają konserwacji olejowej, ale warto dbać o ich czystość i chronić przed zabrudzeniami.
3. Malowanie powierzchni trasowanego elementu
Aby linie traserskie były dobrze widoczne na obrabianym przedmiocie, jego powierzchnię przed trasowaniem pokrywa się specjalną farbą traserską (zazwyczaj niebieską lub białą) lub kredą. Farba traserska nakładana jest cienką, równomierną warstwą i po wyschnięciu tworzy doskonałe tło dla precyzyjnie rysowanych linii.
4. Mocowanie i ustawianie przedmiotu
Prawidłowe ustawienie i zamocowanie obrabianego elementu na płycie traserskiej ma kluczowe znaczenie dla dokładności trasowania. W zależności od kształtu przedmiotu korzysta się z podkładek równoległych, pryzm lub specjalnych imadeł traserskich. Element musi być stabilny – nie może się przesuwać ani chwiać podczas pracy.
5. Wyznaczanie linii i punktów
Trasowanie wykonuje się przy użyciu rysika prowadzonego wzdłuż krawędzi przymiaru, kątownika lub ekierki. Linie powinny być cienkie i wyraźne – rysunek jeden, równy ślad. Jeśli trasowanie wymaga wyznaczenia wielu równoległych linii, używa się wysokościomierza lub suwmiarki z rysikiem, ustawiając kolejne wymiary. Punktak używany jest do utrwalenia istotnych punktów – środków otworów, narożników – przez delikatne uderzenie młotkiem.
6. Kontrola i weryfikacja
Po zakończeniu trasowania warto sprawdzić wyznaczone linie i punkty, porównując je z rysunkiem technicznym lub wzorcem. Ewentualne błędy można skorygować przez nałożenie nowej warstwy farby traserskiej i powtórzenie operacji. Pamiętaj, że błąd w trasowaniu zazwyczaj jest znacznie tańszy do naprawienia niż błąd popełniony już podczas właściwej obróbki materiału.
Najczęstsze błędy przy korzystaniu z płyty traserskiej
Nawet doświadczeni pracownicy warsztatu mogą popełniać błędy podczas trasowania. Oto najczęstsze z nich i sposoby ich unikania:
- Brudna powierzchnia płyty – wióry i zabrudzenia powodują nieprawidłowe ustawienie przedmiotu i błędy wymiarowe. Zawsze czyść płytę przed użyciem.
- Niepoziomowanie płyty – przechylona płyta sprawia, że wszelkie pomiary wysokościowe są błędne. Regularnie sprawdzaj poziomowanie.
- Zbyt duży docisk rysika – powoduje rysy i uszkodzenia powierzchni trasowanego elementu, a linie stają się zbyt szerokie i nieprecyzyjne.
- Nieodpowiednia farba traserska – zbyt gruba warstwa farby fałszuje wymiary; warstwa powinna być jak najcieńsza.
- Niestabilne ustawienie przedmiotu – element poruszający się podczas trasowania to błędy wymiarowe i praca do powtórzenia.
- Używanie uszkodzonych narzędzi – stępy rysik czy uszkodzony kątownik dają niedokładne wyniki; regularnie sprawdzaj stan narzędzi.
Konserwacja i przechowywanie płyty traserskiej
Odpowiednia pielęgnacja płyty traserskiej decyduje o jej długiej żywotności i zachowaniu klasy dokładności. Oto podstawowe zasady konserwacji:
- Po każdym użyciu dokładnie oczyść powierzchnię roboczą z wiórów, pyłu i resztek farby traserskiej.
- Płyty żeliwne pokrywaj ochronną warstwą oleju po każdym użyciu.
- Chroń płytę przed uderzeniami – nie kładź na niej ciężkich przedmiotów bez podkładek i nigdy nie używaj jej jako kowadła.
- Unikaj gwałtownych zmian temperatury – płyta powinna być używana w temperaturze zbliżonej do temperatury otoczenia warsztatu.
- Przechowuj płytę w pomieszczeniu o stabilnej wilgotności i temperaturze, z dala od źródeł korozji.
- Regularnie sprawdzaj płaskość płyty – w przypadku stwierdzenia odchyłek przekraczających dopuszczalne normy zlec rektyfikację (szlifowanie) w specjalistycznym zakładzie.
Zastosowanie płyty traserskiej w różnych branżach
Płyta traserska znajduje zastosowanie w wielu dziedzinach przemysłu i rzemiosła:
- Ślusarstwo i obróbka metali – podstawowe zastosowanie; trasowanie przed cięciem, wierceniem i frezowaniem.
- Budowa maszyn i urządzeń – precyzyjne wyznaczanie pozycji podzespołów podczas montażu.
- Przemysł stoczniowy – trasowanie blach kadłubowych i elementów konstrukcji stalowych.
- Narzędziownie – wykonywanie narzędzi i form wtryskowych wymagających wysokiej dokładności.
- Kontrola jakości – sprawdzanie wymiarów i kształtów wyprodukowanych elementów.
- Szkolenia zawodowe – nauka podstaw obróbki metali i trasowania w szkołach technicznych i centrach szkoleniowych.
Podsumowanie
Płyta traserska to pozornie proste, lecz niezwykle ważne narzędzie w każdym warsztacie metalowym. Zapewnia stabilną i dokładną powierzchnię odniesienia, bez której precyzyjne trasowanie byłoby niemożliwe. Kluczem do sukcesu jest wybór odpowiedniego rodzaju i klasy dokładności płyty do planowanych prac, a następnie jej prawidłowe użytkowanie i konserwacja. Inwestycja w wysokiej jakości płytę traserską zwraca się wielokrotnie – w postaci dokładniejszych elementów, mniejszych strat materiałowych i wyższej jakości finalnych produktów.
Niezależnie od tego, czy dopiero zaczynasz przygodę z obróbką metali, czy jesteś doświadczonym ślusarzem – znajomość zasad korzystania z płyty traserskiej to fundament solidnego warsztatu.
