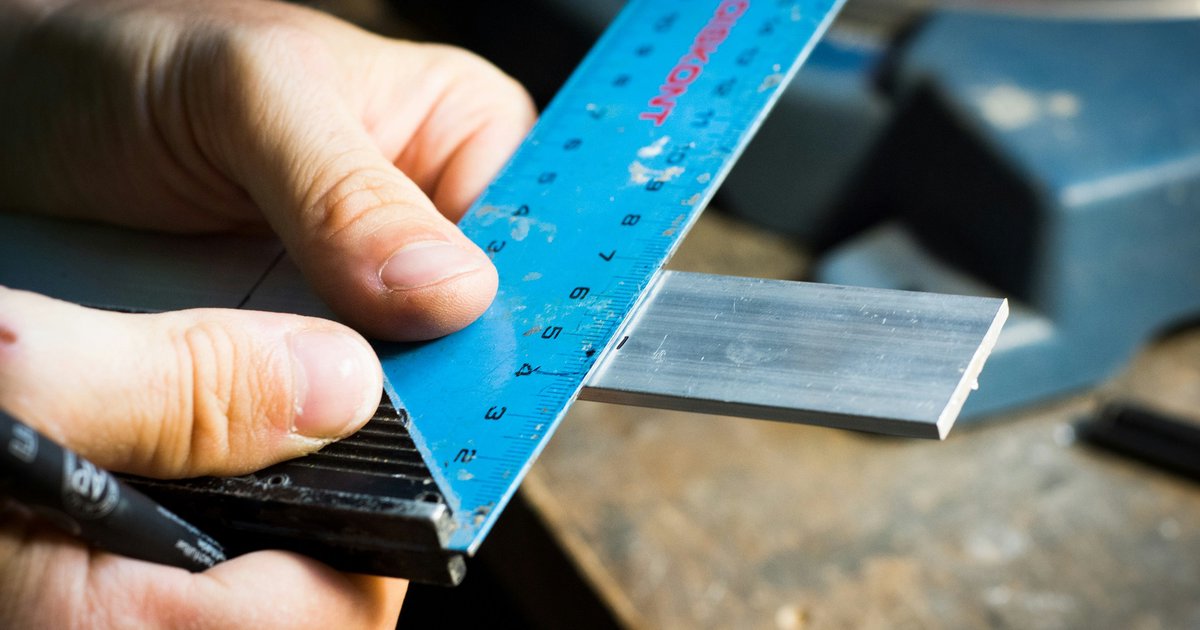

Kątomierz warsztatowy – dlaczego jest niezbędny w obróbce metalu?
Precyzja to fundament każdej dobrej pracy w warsztacie metalowym. Niezależnie od tego, czy spawasz konstrukcje stalowe, toczysz elementy na tokarce, czy wyginasz profile aluminiowe, dokładne odwzorowanie kątów ma kluczowe znaczenie dla jakości finalnego wyrobu. Błąd rzędu zaledwie jednego stopnia może sprawić, że cała konstrukcja traci swoją nośność lub po prostu nie pasuje do reszty układu.
Kątomierz warsztatowy pozwala nie tylko zmierzyć kąt między dwoma powierzchniami, ale również zweryfikować, czy dwa elementy są względem siebie ustawione prostopadle. To narzędzie, które powinno znajdować się w wyposażeniu każdego profesjonalnego ślusarza, spawacza czy mechanika.
Rodzaje kątomierzy warsztatowych
Rynek oferuje kilka typów kątomierzy, które różnią się dokładnością, zastosowaniem i sposobem odczytu wyników. Wybór właściwego narzędzia zależy od charakteru wykonywanych prac oraz wymaganej precyzji.
1. Kątomierz nastawny (uniwersalny)
To najpopularniejszy typ kątomierza w warsztatach metalowych. Składa się z dwóch ramion, które można swobodnie ustawiać pod dowolnym kątem od 0° do 360°. Wyposażony jest w skalę główną oraz noniusz, co pozwala na odczyt z dokładnością do 5 lub nawet 2 minut kątowych. Kątomierz nastawny z noniuszem jest niezastąpiony przy precyzyjnym trasowaniu, sprawdzaniu powierzchni po obróbce skrawaniem oraz ustawianiu narzędzi maszynowych.
2. Kątownik ślusarski (kątomierz 90°)
Kątownik to specjalna forma kątomierza przeznaczona wyłącznie do sprawdzania i wyznaczania kątów prostych (90°). Wykonany jest zazwyczaj ze stali hartowanej lub stali nierdzewnej. Stosuje się go przy kontroli prostopadłości spawanych elementów, ustawianiu imadeł, sprawdzaniu kwadratowości detali po frezowaniu oraz przy montażu konstrukcji stalowych. Kątowniki warsztatowe produkowane są w różnych klasach dokładności – od klasy 0 (wzorcowe) przez klasy 1 i 2 (warsztatowe).
3. Kątomierz cyfrowy
Nowoczesne kątomierze cyfrowe wyposażone są w wyświetlacz LCD, który pokazuje aktualny kąt z dokładnością do 0,1° lub nawet 0,05°. Niektóre modele oferują funkcję zerowania w dowolnej pozycji, co znacznie ułatwia pracę przy pomiarach różnicowych. Kątomierze cyfrowe są idealne w środowiskach, gdzie wymagana jest szybkość pomiaru przy zachowaniu wysokiej precyzji.
4. Kątomierz klinowy (wzorce kątowe)
Wzorce kątowe, zwane również płytkami kątowymi, to hartowane elementy stalowe o dokładnie zdefiniowanych kątach. Służą jako wzorce kontrolne do sprawdzania narzędzi i przyrządów kątomierczych. W warunkach warsztatowych używa się ich do kalibracji innych narzędzi pomiarowych oraz sprawdzania narzędzi skrawających (np. wierteł, frezów, noży tokarskich).
5. Kątomierz z poziomicą (kątomierz skośny)
Ten typ kątomierza wyposażony jest w poziomicę bąbelkową, dzięki czemu można jednocześnie mierzyć kąt i kontrolować poziomowanie elementu. Jest szczególnie przydatny przy montażu konstrukcji, ustawianiu maszyn oraz pracach budowlano-metalowych.
Jak prawidłowo mierzyć kąty kątomierzem nastawnym?
Pomiar kąta kątomierzem nastawnym wymaga przestrzegania kilku zasad, które gwarantują dokładny i powtarzalny wynik.
Przygotowanie do pomiaru
- Oczyść powierzchnię mierzonego elementu – wszelkie zadziory, odpryski spawalnicze, wiórki metalu i zanieczyszczenia mogą fałszować wynik pomiaru. Przed pomiarem oszlifuj lub opiłuj mierzoną powierzchnię.
- Sprawdź stan kątomierza – upewnij się, że ramiona narzędzia nie są wygięte ani uszkodzone, a skala jest czytelna. Ruchome ramię powinno poruszać się płynnie bez luzów.
- Zadbaj o odpowiednie oświetlenie – odczyt skali noniusza wymaga dobrego oświetlenia miejsca pracy.
Procedura pomiaru
- Poluzuj śrubę blokującą ramię kątomierza.
- Przyłóż jedno ramię kątomierza do jednej z mierzonych powierzchni, upewniając się, że ramię przylega na całej swojej długości.
- Obrót ruchomego ramienia dopasuj do drugiej powierzchni mierzonego elementu – ramię powinno przylegać równomiernie bez szczelin.
- Dokręć śrubę blokującą, aby zabezpieczyć ustawienie.
- Odczytaj kąt ze skali głównej, a następnie uzupełnij go o wartość odczytaną z noniusza.
Jak czytać noniusz kątomierza?
Odczyt noniusza kątomierza przebiega podobnie jak odczyt noniusza suwmiarki. Skala główna pokazuje wartość w stopniach (°), natomiast noniusz pozwala określić minuty kątowe. Aby odczytać wartość:
- Odczytaj liczbę pełnych stopni ze skali głównej – to wartość tuż przed kreską zerową noniusza.
- Znajdź na skali noniusza kreskę, która pokrywa się z którąkolwiek kreską skali głównej – odpowiada ona liczbie minut kątowych.
- Dodaj odczytane minuty do odczytanych stopni.
Przykład: jeśli skala główna wskazuje 47°, a kreskę noniusza pokrywającą się ze skalą główną jest kreska oznaczona "20", to zmierzony kąt wynosi 47° 20'.
Sprawdzanie prostopadłości elementów metalowych
Kontrola prostopadłości to jeden z najczęstszych zadań pomiarowych w warsztacie metalowym. Dotyczy zarówno spawanych konstrukcji, jak i elementów obrabianych mechanicznie.
Metoda świetlna (szczelinowa)
Najprostsza metoda sprawdzania prostopadłości polega na przyłożeniu kątownika do badanego elementu i obserwacji ewentualnej szczeliny między ramieniem kątownika a powierzchnią elementu. Jeśli między ramieniem a powierzchnią nie ma żadnej szczeliny (lub szczelina jest równomierna na całej długości), element jest prostopadły. Widoczna nierówna szczelina wskazuje na odchyłkę od prostopadłości.
Dla większej dokładności pomiar wykonuje się na tle silnego źródła światła – nawet minimalne odchyłki stają się wyraźnie widoczne jako smugi światła przebijające się przez szczelinę.
Pomiar za pomocą czujnika zegarowego
W przypadku gdy wymagana jest liczbowa wartość odchyłki prostopadłości, używa się czujnika zegarowego zamocowanego na podstawce magnetycznej. Czujnik prowadzi się wzdłuż mierzonej powierzchni, a wskazania tarczy rejestrują odchyłkę na określonej długości (np. odchyłka 0,05 mm na długości 100 mm).
Sprawdzanie prostopadłości po spawaniu
Spawanie nagrzewa elementy do bardzo wysokich temperatur, co nieuchronnie prowadzi do odkształceń termicznych. Dlatego sprawdzanie prostopadłości spawanych połączeń jest obowiązkiem, nie opcją. Procedura kontrolna powinna obejmować:
- Pomiar kąta przed spawaniem – użycie kątownika lub kątomierza do weryfikacji ustawienia elementów w uchwycie spawalniczym.
- Kontrolę w trakcie spawania – regularne sprawdzanie, czy odkształcenia termiczne nie przekroczyły dopuszczalnych tolerancji.
- Pomiar końcowy po ostygnięciu – ostateczną weryfikację wykonuje się po całkowitym ostygnięciu spoiny.
Najczęstsze błędy przy pomiarach kątomierzem
Nawet doświadczeni ślusarze popełniają błędy pomiarowe, które można łatwo wyeliminować, znając ich przyczyny.
Brak przylegania ramienia do powierzchni
Jeśli ramię kątomierza nie przylega do mierzonej powierzchni na całej długości, wynik pomiaru będzie błędny. Przyczyną może być zanieczyszczenie powierzchni lub nierówna krawędź po cięciu. Przed pomiarem zawsze upewnij się, że zarówno narzędzie, jak i mierzona powierzchnia są czyste i gładkie.
Błąd paralaksy przy odczycie
Odczyt skali pod kątem, a nie prostopadle do jej płaszczyzny, prowadzi do błędów paralaksy. Zawsze patrz na skalę kątomierza pod kątem prostym, bezpośrednio z góry.
Niestabilne podparcie elementu podczas pomiaru
Element, który nie leży stabilnie na płycie traserskiej lub stole roboczym, może zmieniać swoje położenie podczas pomiaru. Zawsze mocuj lub podpieraj mierzony detal przed wykonaniem pomiaru.
Zaniedbanie kalibracji narzędzia
Kątomierze i kątowniki, jak każde narzędzia pomiarowe, wymagają regularnej kalibracji. Szczególnie kątownik warsztatowy powinien być okresowo sprawdzany przy pomocy płyty kontrolnej – jeśli kątownik ułożony krawędzią na płycie wykazuje różną szczelinę przy obrocie o 180°, wymaga regulacji lub wymiany.
Praktyczne wskazówki dla spawaczy i ślusarzy
Praca z metalem wymaga nie tylko umiejętności technicznych, ale też odpowiedniej organizacji procesu pomiarowego. Oto kilka sprawdzonych wskazówek:
- Używaj kątownika magnetycznego do sczepiania – przed właściwym spawaniem użyj kątownika magnetycznego do wstępnego ustalenia kąta elementów. Po sczepieniu sprawdź kąt tradycyjnym kątomierzem.
- Pamiętaj o naddatku na odkształcenia – przy spawaniu długich elementów ustaw kąt z celową nadwyżką (np. 91° zamiast 90°), przewidując odkształcenie termiczne w kierunku zmniejszania kąta.
- Przechowuj kątomierze w pokrowcach – narzędzia pomiarowe narażone na uderzenia lub kontakt z innymi metalowymi przedmiotami szybko tracą dokładność. Przechowuj je w dedykowanych etui lub szufladach wyłożonych miękkim materiałem.
- Dbaj o czystość ramion kątomierza – po każdym użyciu wytrzyj narzędzie suchą szmatką i ewentualnie zabezpiecz cienką warstwą ochronnego oleju antykorozyjnego.
- Korzystaj z płyty traserskiej jako bazy pomiarowej – płyta traserska stanowi doskonałą, płaską i precyzyjną bazę do przeprowadzania wszelkich pomiarów kątowych.
Podsumowanie
Kątomierz warsztatowy to narzędzie, które na pozór wydaje się proste, ale jego prawidłowe użytkowanie wymaga wiedzy i doświadczenia. Znajomość typów kątomierzy, techniki odczytu noniusza, metod sprawdzania prostopadłości oraz najczęstszych błędów pomiarowych to wiedza niezbędna każdemu, kto profesjonalnie zajmuje się obróbką metalu.
Inwestycja w dobrej jakości kątomierze i kątowniki, a następnie dbałość o ich właściwe przechowywanie i regularną kalibrację, to jeden z najprostszych sposobów na podniesienie jakości wykonywanych prac metalowych. Pamiętaj – precyzja pomiaru to punkt wyjścia dla każdej precyzyjnej obróbki.
