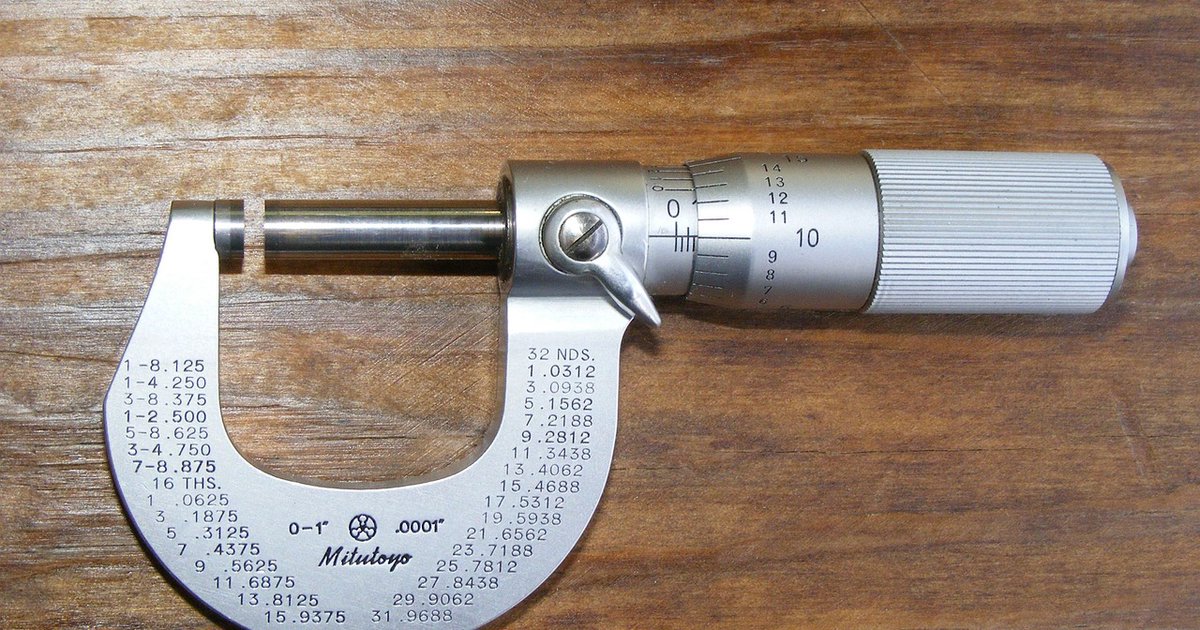

Mikrometr zewnętrzny to jedno z najbardziej precyzyjnych narzędzi pomiarowych stosowanych w obróbce metalu, spawalnictwie i przemyśle mechanicznym. Regularne sprawdzanie jego dokładności jest obowiązkiem każdego rzetelnego warsztatowca – nie tylko ze względu na jakość pracy, ale też bezpieczeństwo montażu. Na szczęście podstawowa weryfikacja nie wymaga wysyłania przyrządu do akredytowanego laboratorium. W tym artykule przeprowadzimy Cię przez cały proces krok po kroku.
Dlaczego kalibracja mikrometru jest ważna?
Mikrometr, jak każde narzędzie pomiarowe, z czasem traci dokładność. Przyczyną mogą być:
- mechaniczne uderzenia i upuszczenia narzędzia
- zużycie powierzchni pomiarowych kowadeł
- zanieczyszczenia i korozja
- zmiany temperatury w miejscu pracy
- nieprawidłowe przechowywanie lub użytkowanie
Błąd pomiarowy rzędu nawet 0,01 mm może mieć ogromne znaczenie przy dopasowywaniu pasowań, wykonywaniu spoin precyzyjnych czy weryfikacji grubości blach. Dlatego zaleca się sprawdzanie mikrometru co najmniej raz na 6 miesięcy przy intensywnym użytkowaniu lub raz w roku przy sporadycznym stosowaniu.
Co będzie potrzebne do domowej weryfikacji?
Przed przystąpieniem do kalibracji przygotuj następujący zestaw narzędzi i akcesoriów:
- Wzorce płytkowe (płytki Johanssona) – najważniejszy element weryfikacji; powinny posiadać aktualny certyfikat kalibracji
- Klucz do regulacji zera – dołączony do większości mikrometrów (mały, płaski klucz w kształcie C lub pręt)
- Czysta, niestrzępiąca się ściereczka lub chusteczka optyczna
- Alkohol izopropylowy – do odtłuszczenia powierzchni pomiarowych
- Termometr – temperatura otoczenia ma znaczenie przy pomiarach precyzyjnych
- Blat roboczy o stabilnej temperaturze – najlepiej metalowy lub kamienny
- Lupa lub lupka 5–10x – pomocna przy odczycie podziałki
Opcjonalnie, jeśli dysponujesz cyfrowym mikrometrem lub comparatorem, możesz wykorzystać go jako narzędzie pomocnicze do wzajemnej weryfikacji.
Przygotowanie mikrometru przed kalibracją
Zanim zaczniesz właściwą weryfikację, mikrometr należy odpowiednio przygotować:
- Dokładnie wyczyść powierzchnie pomiarowe. Użyj chusteczki zwilżonej alkoholem izopropylowym i przetrzyj obie powierzchnie kowadeł – stałe (kowadełko) i ruchome (wrzeciono). Nawet mikroskopijne cząstki kurzu lub oleju mogą zaburzyć wynik pomiaru.
- Odczekaj co najmniej 30 minut. Jeśli mikrometr był przechowywany w miejscu o innej temperaturze niż warsztat, musi się wyrównać termicznie. Wzorcowa temperatura pomiarowa wynosi 20°C.
- Sprawdź stan mechaniczny. Upewnij się, że wrzeciono porusza się płynnie przez cały zakres, grzechotka działa poprawnie (przy odpowiednim sile docisku klika), a podziałka jest czytelna i niezatarta.
- Wykonaj kilka „próbnych" pomiarów. Przesuń wrzeciono kilka razy przez cały zakres, aby „rozruszać" mechanizm i usunąć ewentualne luzy spoczynkowe.
Sprawdzenie punktu zerowego
Pierwszym i najważniejszym krokiem kalibracji mikrometru o zakresie 0–25 mm jest weryfikacja punktu zerowego. Postępuj następująco:
- Zamknij mikrometr, korzystając z grzechotki (trzpień zapadkowy), aż do momentu jej kliknięcia. Nigdy nie dociskaj siłą bezpośrednio pokrętłem – zaburzysz powtarzalność pomiaru.
- Odczytaj wskazanie. Linia zerowa tulei powinna pokrywać się z kreską zerową bębna. Dopuszczalna tolerancja w warunkach warsztatowych to zazwyczaj ±0,005 mm dla przyrządów klasy I lub ±0,01 mm dla klasy II.
- Jeśli wystąpi odchyłka, zanotuj jej wartość i kierunek (plus lub minus).
Aby wyzerować mikrometr:
- Zamknij kowadła przy pomocy grzechotki i zablokuj wrzeciono dźwignią blokady.
- Wstaw klucz w otwór w tulei (na bocznej powierzchni cylindra noniusowego).
- Obracaj tuleję ostrożnie, aż kreska zerowa na bębnie pokryje się z poziomą linią podziałki na tulei.
- Zwolnij blokadę i sprawdź ponownie – powtórz czynność, jeśli zerowanie było niedokładne.
Uwaga: Mikrometry o zakresie powyżej 25 mm (np. 25–50 mm, 50–75 mm) zeruje się z użyciem wzorca nastawczego (tzw. setting standard) dostarczanego przez producenta. Wzorzec ten ma określoną nominalną długość odpowiadającą dolnemu zakresowi przyrządu.
Weryfikacja dokładności na wzorcach płytkowych
Po ustawieniu zera należy sprawdzić, czy wskazania mikrometru są zgodne z rzeczywistością w kilku punktach zakresu pomiarowego. Do tego służą wzorce płytkowe.
Zalecana procedura pomiarowa:
- Wybierz co najmniej 3 płytki wzorcowe o różnych wymiarach, obejmujących mniej więcej dolną, środkową i górną część zakresu (np. dla zakresu 0–25 mm: płytki 5 mm, 12,5 mm i 22 mm).
- Wyczyść płytki wzorcowe dokładnie tym samym sposobem co kowadła – alkoholem izopropylowym i niestrzępiącą się ściereczką.
- Zmierz każdą płytkę trzykrotnie, za każdym razem wyjmując ją i ponownie ustawiając w mikrometrze. Oblicz średnią z trzech pomiarów.
- Porównaj wynik ze świadectwem kalibracji płytki. Różnica to błąd wskazania mikrometru w danym punkcie.
Tabela przykładowych wyników weryfikacji:
| Wymiar wzorca [mm] | Pomiar 1 [mm] | Pomiar 2 [mm] | Pomiar 3 [mm] | Średnia [mm] | Błąd [mm] |
|---|---|---|---|---|---|
| 5,000 | 5,001 | 5,001 | 5,000 | 5,0007 | +0,001 |
| 12,500 | 12,499 | 12,500 | 12,500 | 12,4997 | -0,001 |
| 22,000 | 22,003 | 22,002 | 22,002 | 22,0023 | +0,002 |
Jeśli błąd wskazania nie przekracza dopuszczalnej tolerancji dla danej klasy przyrządu, mikrometr uznaje się za sprawny i zdatny do użytku.
Sprawdzenie powtarzalności pomiaru
Poza dokładnością ważna jest również powtarzalność – czyli zdolność do uzyskiwania takich samych wyników przy wielokrotnym pomiarze tego samego elementu w tych samych warunkach. Aby ją ocenić:
- Zmierz tę samą płytkę wzorcową 10 razy z rzędu, za każdym razem luzując i ponownie dociskając wrzeciono grzechotką.
- Oblicz rozstęp wyników (różnicę między najwyższym i najniższym wskazaniem).
- Dla mikrometru klasy I rozstęp nie powinien przekraczać 0,002–0,003 mm; dla klasy II akceptowalne jest do 0,005 mm.
Słaba powtarzalność może wskazywać na zużycie grzechotki, luz wrzeciona lub zanieczyszczenia w mechanizmie – w takim przypadku narzędzie wymaga przeglądu serwisowego lub odesłania do producenta.
Sprawdzenie prostoliniowości kowadeł (płaskość powierzchni pomiarowych)
Ten krok jest często pomijany w domowych weryfikacjach, a ma duże znaczenie przy pomiarach elementów walcowych. Można go przeprowadzić za pomocą optycznego przyrządu (interferometru), ale w warunkach warsztatowych wystarczy metoda płytki wzorcowej:
- Ustaw mikrometr na płytce wzorcowej w kilku różnych miejscach powierzchni pomiarowej (przy krawędziach i w centrum).
- Różnica wskazań nie powinna przekraczać 0,001–0,002 mm.
- Nierównomierność wskazań świadczy o wklęsłości lub wypukłości kowadeł – tego rodzaju usterka wymaga interwencji serwisowej, zwykle polerowania powierzchni przez producenta lub specjalistyczne laboratorium.
Dokumentowanie wyników weryfikacji
Nawet w warunkach domowych warto prowadzić prostą dokumentację przeprowadzonych sprawdzeń. Wystarczy arkusz z następującymi informacjami:
- data weryfikacji
- numer seryjny lub oznaczenie mikrometru
- zakres pomiarowy
- temperatura otoczenia w trakcie pomiaru
- wyniki pomiarów na poszczególnych wzorcach
- stwierdzone błędy i podjęte działania korygujące
- planowana data kolejnej weryfikacji
Taka dokumentacja jest szczególnie przydatna, gdy pracujesz na zlecenie zewnętrzne i musisz wykazać, że posługujesz się sprawdzonymi narzędziami. Przy ewentualnym audycie jakości może zastąpić (lub uzupełnić) formalny certyfikat laboratoryjny.
Kiedy domowa weryfikacja nie wystarczy?
Opisana procedura ma swoje ograniczenia. Są sytuacje, w których bezwzględnie należy skierować mikrometr do akredytowanego laboratorium pomiarowego:
- Praca w procesach certyfikowanych (ISO 9001, IATF 16949, EN 3834 itp.) – normy wymagają sprzętu z aktualną, oficjalną kalibracją
- Narzędzie uczestniczy w kontroli jakości dla branży lotniczej, medycznej lub militarnej
- Mikrometr doznał poważnego uszkodzenia mechanicznego
- Wyniki domowej weryfikacji są niejednoznaczne lub niestabilne
- Wzorce płytkowe użyte do weryfikacji mają nieaktualny certyfikat lub nieznane pochodzenie
Laboratoryjne świadectwo kalibracji jest dokumentem prawnie wiążącym i stanowi dowód metrologiczny. Domowa weryfikacja jest doskonałym uzupełnieniem, ale nie zastępuje formalnej kalibracji tam, gdzie jest ona wymagana.
Wskazówki praktyczne i najczęstsze błędy
Na zakończenie kilka porad, które pomogą uniknąć typowych pomyłek podczas domowej weryfikacji:
- Nie mierz „na siłę". Zawsze używaj grzechotki – zapewnia powtarzalny, właściwy docisk bez ryzyka deformacji.
- Nie trzymaj mikrometru w dłoni podczas pomiaru dłużej niż kilka sekund. Ciepło z rąk może zmienić wskazanie nawet o 0,002–0,005 mm.
- Nie smaruj wnętrza mechanizmu samodzielnie, chyba że producent wyraźnie tego zaleca i wskazuje właściwy środek. Nadmiar smaru przyciąga brud i psuje precyzję.
- Przechowuj mikrometr z lekko otwartymi kowadłami (ok. 1–2 mm luzu) – zapobiega to korozji i deformacji sprężyn.
- Wzorce płytkowe trzymaj w oryginalnym etui i unikaj ich dotykania palcami – odciski tłuszczu i pot działają korodująco na powierzchnie stalowe.
Podsumowanie
Kalibracja mikrometru zewnętrznego we własnym warsztacie jest całkowicie możliwa i daje wiarygodne wyniki, o ile przestrzegasz opisanej procedury i korzystasz z certyfikowanych wzorców płytkowych. Regularne sprawdzanie narzędzi pomiarowych to inwestycja w jakość pracy – unikasz kosztownych braków, przepróbek i reklamacji. Pamiętaj jednak o granicy między weryfikacją roboczą a formalną kalibracją: ta pierwsza wystarczy do codziennej kontroli, ta druga jest niezbędna, gdy Twoja praca wpisuje się w wymagania systemów zarządzania jakością.
