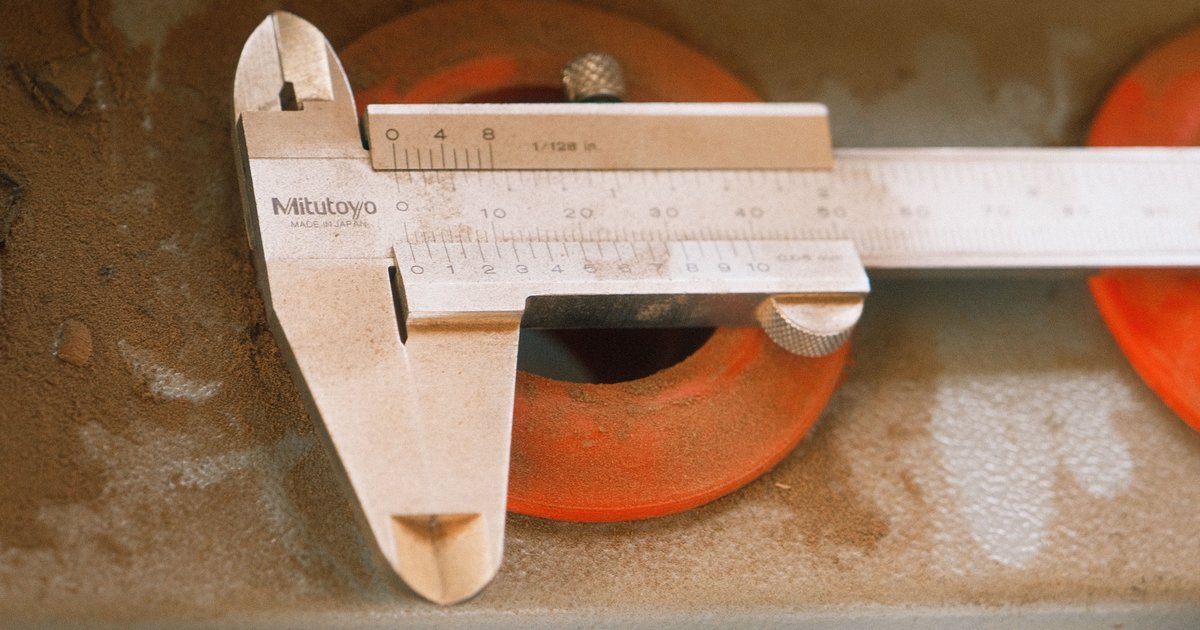

Czym jest suwmiarka i do czego służy?
Suwmiarka (znana również jako vernier caliper lub śruba mikrometryczna w potocznym języku) to przyrząd pomiarowy służący do precyzyjnego pomiaru wymiarów liniowych. W spawalnictwie, obróbce metalu oraz mechanice jest narzędziem niezbędnym do codziennej pracy. Umożliwia pomiar:
- wymiarów zewnętrznych – średnic wałków, grubości blach, szerokości elementów,
- wymiarów wewnętrznych – średnic otworów, szerokości rowków,
- głębokości – głębokości otworów, rowków, gniazd,
- wysokości schodkowej – różnic poziomów na powierzchniach.
W zależności od rodzaju, suwmiarki dzielimy na noniuszowe, zegarowe i cyfrowe. Każda z nich działa na nieco innych zasadach odczytu, jednak mechanizm pomiarowy pozostaje identyczny.
Budowa suwmiarki – poznaj swoje narzędzie
Zanim przejdziesz do mierzenia, musisz dobrze poznać budowę suwmiarki. Oto jej główne elementy:
- Szczęki zewnętrzne (dolne) – służą do pomiaru wymiarów zewnętrznych. Umieszczasz mierzony przedmiot między tymi szczękami.
- Szczęki wewnętrzne (górne) – służą do pomiaru wymiarów wewnętrznych, takich jak średnice otworów.
- Głębokościomierz – cienki pręt wysuwający się z tyłu narzędzia, przeznaczony do pomiaru głębokości.
- Listwa główna (belka) – podziałka główna z milimetrową skalą.
- Noniusz lub skala zegarowa/cyfrowa – element pozwalający odczytać dziesiąte lub setne części milimetra.
- Śruba blokująca – unieruchamia suwak w określonej pozycji, co ułatwia odczyt wartości.
Znajomość każdego elementu jest kluczowa dla poprawnego i wygodnego korzystania z narzędzia. Zanim zaczniesz mierzyć, sprawdź, czy wszystkie części działają płynnie i czy suwmiarka jest czysta.
Jak prawidłowo trzymać suwmiarkę?
Prawidłowy chwyt to podstawa dokładnego pomiaru. Wiele błędów wynika właśnie z nieprawidłowego trzymania narzędzia. Oto jak to robić poprawnie:
- Trzymaj belkę suwmiarki w dominującej ręce, opierając ją w dłoni tak, aby kciuk spoczywał na suwaku.
- Używaj kciuka do przesuwania suwaka – ruch powinien być płynny, bez szarpania.
- Upewnij się, że suwmiarka jest prostopadle do mierzonego elementu – nachylenie powoduje błędy pomiarowe (tzw. błąd paralaksy przy odczycie).
- Nie zaciskaj szczęk zbyt mocno – nadmierny docisk odkształca miękkie materiały i daje zawyżone wyniki.
Doświadczeni spawacze i ślusarze wiedzą, że lekki, ale pewny docisk daje najlepsze wyniki. Czujesz opór, ale nie musisz używać siły – to jest właściwy moment do odczytu.
Pomiar wymiarów zewnętrznych krok po kroku
Jest to najczęstszy rodzaj pomiaru. Przykładowo mierzysz grubość blachy, średnicę pręta lub szerokość elementu metalowego.
- Wyzeruj suwmiarkę – zamknij szczęki i sprawdź, czy wskazanie wynosi 0,00 mm. Jeśli nie – wyzeruj (w suwmiarkach cyfrowych przycisk „zero", w noniuszowych notuj korektę).
- Rozsuń szczęki szerzej niż wymiar mierzonego elementu.
- Włóż element między szczęki dolne – upewnij się, że leży on prostopadle do osi pomiarowej.
- Delikatnie zaciśnij szczęki na mierzonym elemencie – bez użycia siły.
- Zablokuj suwak śrubą blokującą, jeśli suwmiarka ją posiada.
- Odczytaj wynik ze skali.
Ważna uwaga: mierząc okrągłe elementy (pręty, rury), upewnij się, że szczęki stykają się z elementem w jego najszerszym punkcie – przesuń lekko suwmiarkę, aby znaleźć maksymalny wymiar.
Pomiar wymiarów wewnętrznych
Do pomiaru otworów lub rowków używasz szczęk górnych (wewnętrznych), które wsuwasz do wnętrza mierzonego otworu i rozsuwasz aż do kontaktu ze ściankami.
- Złóż szczęki wewnętrzne (dosuń do siebie).
- Włóż je do otworu lub rowka.
- Delikatnie rozsuwaj suwak, aż szczęki będą lekko opierały się o ścianki otworu.
- Nie przechylaj suwmiarki – powinna być prostopadle do osi otworu.
- Odczytaj wynik. Przy pomiarze otworów szukasz największego wymiaru (w osi otworu), lekko kiwając suwmiarką.
Pamiętaj: przy otworach mniej precyzyjnych, takich jak odlewnicze, głębokościomierz może być dokładniejszą alternatywą dla ustalenia wymiaru dna otworu.
Pomiar głębokości
Głębokościomierz (pręt z tyłu suwmiarki) służy do mierzenia głębokości otworów, rowków czy stopni.
- Przyłóż czoło belki suwmiarki prostopadle do powierzchni, w której znajduje się otwór lub rowek.
- Wysuń głębokościomierz, aż dotknie dna.
- Zablokuj suwak i odczytaj wynik.
Błąd, który często popełniają początkujący: przekrzywienie suwmiarki. Belka musi przylegać równo do powierzchni referencyjnej, inaczej wynik będzie zaniżony.
Jak odczytywać wyniki – suwmiarka noniuszowa
Suwmiarka noniuszowa wymaga nieco wprawy w odczycie. Oto metoda krok po kroku:
- Odczytaj milimetry – znajdź, ile pełnych milimetrów zmieści się między zerem belki a zerem noniusza. To jest wartość całkowita w milimetrach.
- Odczytaj dziesiąte części milimetra – sprawdź, która kreska noniusza pokrywa się dokładnie z dowolną kreską belki. Numer tej kreski noniusza (0–9 lub 0–19) to wartość dziesiąta.
- Zsumuj obie wartości – np. 12 mm + 0,4 mm = 12,4 mm.
W suwmiarkach z noniuszem 50-działkowym (dokładność 0,02 mm) procedura jest analogiczna, ale odczytujesz setne części milimetra. Dlatego warto ćwiczyć odczyt na znanych wymiarach, np. mierząc kalibrowaną kroćca wzorcową.
Suwmiarka zegarowa i cyfrowa – odczyt i zalety
Suwmiarka zegarowa posiada tarczę z wskazówką, która bezpośrednio pokazuje wartość dziesiętną. Odczyt jest szybki i intuicyjny:
- Liczba pełnych milimetrów z belki głównej.
- Dziesiąte i setne mm z tarczy zegarowej.
Suwmiarka cyfrowa to najbardziej przyjazne użytkownikowi narzędzie – wynik widoczny jest na wyświetlaczu LCD od razu, bez potrzeby interpretacji skali. Dodatkowe funkcje to:
- Zerowanie w dowolnym położeniu (funkcja przyrostowa),
- Zmiana jednostek (mm/cal),
- Przesyłanie danych do komputera (w wersjach zaawansowanych).
Mimo wygody suwmiarek cyfrowych, warto umieć posługiwać się noniuszową – bateria może się rozładować w najmniej odpowiednim momencie.
Najczęstsze błędy pomiarowe i jak ich unikać
Nawet doświadczeni pracownicy popełniają błędy. Oto lista najczęstszych problemów i sposoby ich eliminacji:
- Brudne szczęki – wióry, olej i pył między szczękami a elementem przekłamują wynik. Zawsze czyść suwmiarkę przed użyciem.
- Zbyt duży docisk – może odkształcić miękki materiał (aluminium, tworzywo) lub uszkodzić szczęki. Używaj tylko tyle siły, ile potrzeba.
- Nieprostopadły pomiar – suwmiarka musi być dokładnie prostopadła do mierzonej powierzchni lub osi. Każde nachylenie wprowadza błąd kosinusowy.
- Temperatura narzędzia i elementu – metal rozszerza się pod wpływem ciepła. Mierz elementy po ich ostygnięciu i nie trzymaj suwmiarki w dłoni zbyt długo przed pomiarem.
- Zużyte lub uszkodzone szczęki – regularnie sprawdzaj stan suwmiarki. Wytarte lub wyszczerbione szczęki dają błędne wyniki.
- Brak zerowania – zawsze zeruj przed każdą serią pomiarów.
Konserwacja i przechowywanie suwmiarki
Suwmiarka to precyzyjne narzędzie, które wymaga odpowiedniej pielęgnacji:
- Po użyciu wytrzyj suwmiarkę czystą, suchą szmatką lub papierem bezpyłowym.
- Nanieś cienką warstwę oleju konserwacyjnego na prowadnicę i szczęki, aby zapobiec korozji.
- Przechowuj suwmiarkę w oryginalnym etui lub futerale – chroni to przed kurzem i przypadkowymi uderzeniami.
- Nie kładź suwmiarki na innych narzędziach – może się zarysować lub uszkodzić.
- Regularnie sprawdzaj dokładność przy pomocy wzorców (płytek wzorcowych) lub sprawdzianów.
- W suwmiarkach cyfrowych wyjmuj baterię przy dłuższym przechowywaniu.
Dobór suwmiarki do zastosowania w spawalnictwie i obróbce metalu
W środowisku spawalni i warsztatu metalowego należy wybierać suwmiarki dostosowane do warunków pracy:
- Suwmiarki ze stali nierdzewnej – odporne na korozję i chemikalia, idealne przy pracy z acetylenowymi i MIG/MAG.
- Suwmiarki IP67 – wodoszczelne i pyłoszczelne, do ciężkich warunków przemysłowych.
- Zakres pomiarowy – standardowe 150 mm wystarczą do większości zadań, ale przy pracy z większymi elementami warto mieć 200 lub 300 mm.
- Dokładność – dla spawalnictwa zwykle wystarczy 0,02–0,05 mm. Dokładność 0,001 mm jest zarezerwowana dla laboratoriów i precyzyjnych operacji CNC.
Praktyczne wskazówki dla spawaczy i ślusarzy
Z perspektywy codziennej pracy w spawalni, kilka praktycznych porad:
- Mierz przed spawaniem i po spawaniu – skurcz spawalniczy może zmienić wymiary elementu nawet o kilka dziesiątych milimetra.
- Do pomiaru blach i rur używaj specjalnych szczęk nożowych lub suwmiarek rurowych, jeśli standardowe szczęki są za szerokie na rowek.
- Przy pomiarze gwintów suwmiarka mierzy tylko wymiar zewnętrzny lub wewnętrzny – do dokładnej analizy gwintu potrzebny jest mikrometr do gwintów lub kalibry gwintowe.
- Zawsze sprawdzaj wymiary w kilku miejscach na długości elementu – obróbka i spawanie mogą powodować nieregularności.
Podsumowanie
Suwmiarka to narzędzie pozornie proste, ale wymagające wiedzy i praktyki, aby uzyskiwać wiarygodne wyniki. Kluczowe zasady to: czystość narzędzia, prawidłowy chwyt, prostopadłość pomiaru i umiejętność odczytu skali. Niezależnie od tego, czy pracujesz w spawalni, warsztacie ślusarskim czy przy CNC, dobrze opanowana technika pomiarowa przekłada się bezpośrednio na jakość i precyzję Twojej pracy. Inwestuj w dobre narzędzia, dbaj o nie i ćwicz regularnie – a suwmiarka stanie się Twoim nieodłącznym towarzyszem przy każdym projekcie metalowym.
