Suwmiarka noniuszowa należy do podstawowego wyposażenia każdego warsztatu mechanicznego, ślusarskiego czy spawalniczego. Mimo że w dobie elektroniki coraz częściej sięgamy po suwmiarki cyfrowe, klasyczna wersja z noniuszem wciąż cieszy się ogromną popularnością ze względu na trwałość, niezawodność i brak potrzeby zasilania bateryjnego. Kluczem do prawidłowego korzystania z tego narzędzia jest umiejętność poprawnego odczytania wyniku pomiaru. Poniżej znajdziesz szczegółowy przewodnik, który poprowadzi Cię przez ten proces od początku do końca.
Budowa suwmiarki noniuszowej – co musisz wiedzieć przed odczytem
Zanim przejdziemy do samego odczytu, warto poznać elementy suwmiarki, które biorą udział w procesie pomiarowym:
- Podziałka główna (liniał stały) – jest to skala wyryta na nieruchomej części suwmiarki, najczęściej w milimetrach i centymetrach.
- Szczęki pomiarowe dolne – służą do pomiaru wymiarów zewnętrznych, takich jak średnica wałka czy szerokość elementu.
- Szczęki pomiarowe górne – przeznaczone do pomiaru wymiarów wewnętrznych, np. średnicy otworu.
- Głębokościomierz – wysuwany pręt z tyłu suwmiarki, umożliwiający pomiar głębokości otworów i rowków.
- Suwak (ruchoma część) – przesuwa się wzdłuż liniału głównego.
- Noniusz – dodatkowa skala umieszczona na suwaku, która pozwala odczytać ułamkowe części milimetra.
Właśnie noniusz jest elementem, który odróżnia ten typ suwmiarki od prostszych przyrządów i który sprawia użytkownikom największe trudności przy odczycie.
Czym jest noniusz i jak działa?
Noniusz (zwany też wernierem, od nazwiska jego wynalazcy Pierre'a Verniera) to pomocnicza skala, której działanie opiera się na zjawisku przesunięcia między dwiema skalami. Standardowy noniusz 10-działkowy dzieli przestrzeń odpowiadającą 9 mm na skali głównej na 10 równych części. Oznacza to, że każda działka noniusza ma długość 0,9 mm. Różnica między działką skali głównej (1 mm) a działką noniusza (0,9 mm) wynosi dokładnie 0,1 mm – i właśnie ta różnica pozwala odczytać dziesiąte części milimetra.
Istnieją różne typy noniuszy, zapewniające różną dokładność pomiaru:
- Noniusz 10-działkowy – dokładność 0,1 mm (najczęściej spotykany)
- Noniusz 20-działkowy – dokładność 0,05 mm
- Noniusz 50-działkowy – dokładność 0,02 mm
W dalszej części artykułu skupimy się na najpopularniejszym noniuszu 10-działkowym z dokładnością do 0,1 mm.
Krok po kroku – jak odczytać wynik pomiaru
Krok 1: Sprawdź wyzerowanie suwmiarki
Przed przystąpieniem do pomiaru upewnij się, że suwmiarka jest wyzerowana. Gdy szczęki są zamknięte, zero noniusza powinno pokrywać się z zerem skali głównej. Jeśli tak nie jest, Twoje pomiary będą obarczone błędem systematycznym. W takim przypadku należy wziąć poprawkę lub skalibrować narzędzie.
Krok 2: Wykonaj pomiar i zablokuj suwak
Umieść mierzony element między szczękami suwmiarki i delikatnie dociśnij je do powierzchni. Nie stosuj nadmiernej siły – może to zniekształcić wynik. Wiele suwmiarek posiada śrubę blokującą, którą warto dokręcić po wykonaniu pomiaru, aby suwak nie przesunął się podczas odczytu.
Krok 3: Odczytaj milimetry ze skali głównej
Spójrz na skalę główną (liniał stały) i znajdź ostatnią kreskę milimetrową, która jest widoczna po lewej stronie zera noniusza (czyli przed kreską zerową noniusza lub dokładnie pod nią). Liczba, którą odczytujesz, to pełna liczba milimetrów.
Przykład: Jeśli ostatnia kreska milimetrowa skali głównej widoczna przed zerem noniusza wypada przy liczbie 23, odczytujesz 23 mm.
Uwaga: Na wielu suwmiarkach skala główna zawiera zarówno podziałkę milimetrową (co 1 mm), jak i dodatkowe kreski co 0,5 mm. Jeśli po ostatniej pełnej kresce milimetrowej widać jeszcze jedną kreskę (oznaczającą 0,5 mm) przed zerem noniusza, zapamiętaj to – może być potrzebne do sprawdzenia odczytu noniusza, choć sam wynik końcowy i tak określany jest przez noniusz z dokładnością 0,1 mm.
Krok 4: Odczytaj dziesiąte części milimetra z noniusza
Teraz skoncentruj się na skali noniusza. Poszukaj tej kreski noniusza, która najdokładniej pokrywa się z jakąkolwiek kreską skali głównej. Numer tej kreski (licząc od zera noniusza) odpowiada liczbie dziesiątych części milimetra.
Przykład: Jeśli trzecia kreska noniusza pokrywa się z kreską skali głównej, odczytujesz 0,3 mm.
Pamiętaj: Szukasz jednej kreski noniusza, która idealnie (lub najdokładniej) pokrywa się z kreską skali głównej. W teorii powinna to być jedna wyraźna linia – w praktyce może być konieczna pewna ocena wzrokowa.
Krok 5: Zsumuj odczytane wartości
Końcowy wynik pomiaru to suma wartości odczytanych ze skali głównej i z noniusza:
Wynik = odczyt skali głównej [mm] + odczyt noniusza [mm]
Przykład: 23 mm (skala główna) + 0,3 mm (noniusz) = 23,3 mm
Praktyczny przykład odczytu – krok po kroku

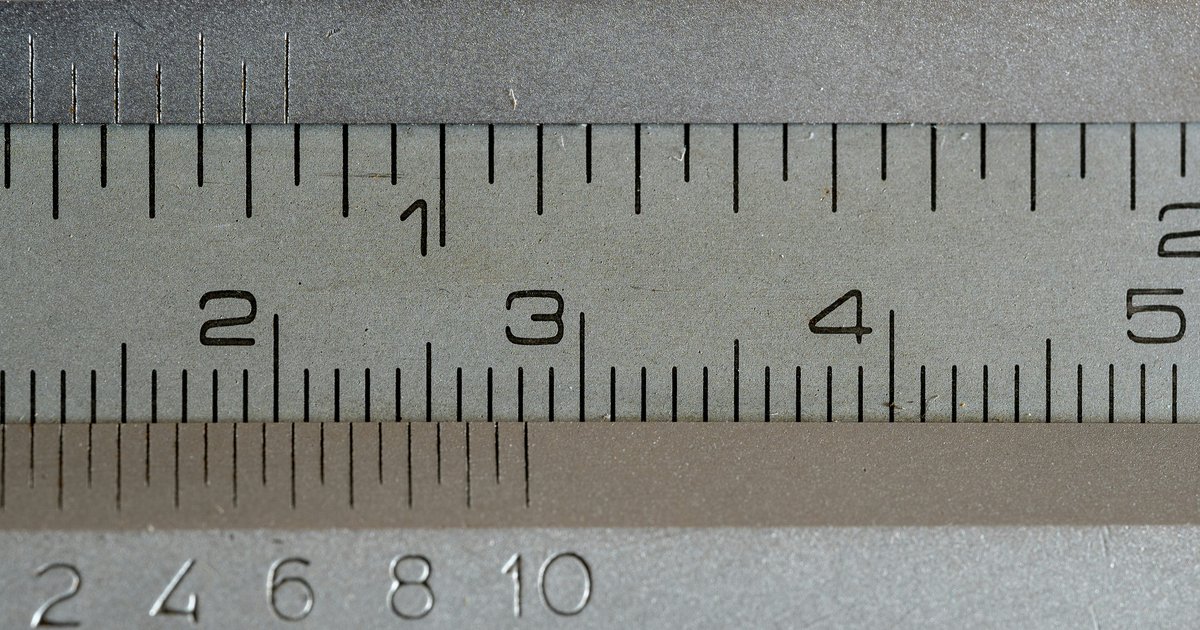

Wyobraźmy sobie, że mierzymy średnicę stalowego wałka. Po wykonaniu pomiaru obserwujemy następujący układ skal:
- Ostatnia kreska milimetrowa widoczna przed zerem noniusza wypada przy liczbie 37 mm.
- Przeszukując skalę noniusza, stwierdzamy, że siódma kreska noniusza pokrywa się z kreską skali głównej.
Wynik pomiaru wynosi zatem: 37 mm + 0,7 mm = 37,7 mm
Jak odczytać suwmiarkę noniuszową z podziałką 0,05 mm?
Suwmiarki z noniuszem 20-działkowym pozwalają na pomiar z dokładnością do 0,05 mm. Zasada odczytu jest analogiczna, jednak skala noniusza ma 20 działek zamiast 10. W tym przypadku:
- Jeśli kreska parzysta noniusza pokrywa się ze skalą główną, odczytujesz wielokrotność 0,10 mm.
- Jeśli kreska nieparzysta noniusza pokrywa się ze skalą główną, odczytujesz nieparzystą wielokrotność 0,05 mm.
Wystarczy pomnożyć numer zgadzającej się kreski przez 0,05 mm, aby uzyskać wartość ułamkową.
Najczęstsze błędy przy odczytywaniu suwmiarki
Nawet doświadczeni użytkownicy popełniają błędy przy odczycie suwmiarki noniuszowej. Oto te, na które warto uważać:
- Błąd paralaksy – odczyt pod kątem zamiast prostopadle do skali powoduje pozorne przesunięcie kresek. Zawsze patrz na skalę z góry, prostopadle do powierzchni narzędzia.
- Pomylenie skali noniusza ze skalą główną – szczególnie u początkujących. Pamiętaj: milimetry czytasz z liniału stałego, a ułamki z ruchomego noniusza.
- Nieuwzględnienie połówki milimetra – na skalach z kreskami co 0,5 mm można łatwo przeoczyć dodatkową kreskę i zaniżyć wynik o 0,5 mm.
- Szukanie zbyt wielu zbieżnych kresek – prawidłowo tylko jedna kreska noniusza powinna wyraźnie pokrywać się ze skalą główną. Jeśli wydaje Ci się, że pokrywają się dwie lub trzy, wybierz tę środkową.
- Pomiar przy nieodpowiednim docisku – zbyt mocny docisk szczęk może odkształcić cienkie elementy, zbyt luźny da za duży wynik.
- Ignorowanie zerowania – zawsze sprawdzaj, czy suwmiarka pokazuje zero przy zamkniętych szczękach.
Wskazówki dotyczące utrzymania suwmiarki
Aby suwmiarka służyła Ci przez wiele lat i dawała dokładne wyniki, przestrzegaj kilku zasad jej konserwacji:
- Po każdym użyciu dokładnie zetrzyj wióry, pył i zanieczyszczenia miękką szmatką.
- Sporadycznie smaruj ruchome części cienką warstwą oleju maszynowego.
- Przechowuj suwmiarkę w etui lub na miękkiej podkładce, nigdy luzem w skrzynce z narzędziami.
- Nie upuszczaj narzędzia – upadek może trwale uszkodzić podziałkę lub odkształcić szczęki.
- Regularnie sprawdzaj zerowanie i w razie potrzeby oddaj suwmiarkę do kalibracji.
Kiedy wybrać suwmiarkę noniuszową, a kiedy cyfrową?
Suwmiarka noniuszowa ma swoje zalety i wady w porównaniu z elektronicznym odpowiednikiem. Warto sięgnąć po wersję noniuszową, gdy:
- Pracujesz w środowisku wilgotnym lub zabrudzonym, gdzie elektronika jest narażona na uszkodzenia.
- Zależy Ci na narzędziu wolnym od awarii baterii i elektroniki.
- Chcesz rozwijać umiejętności metrologiczne i rozumieć zasady pomiaru.
Z kolei suwmiarka cyfrowa będzie lepszym wyborem, gdy wykonujesz dużą liczbę pomiarów w krótkim czasie, potrzebujesz szybkiego odczytu lub pracujesz z osobami z wadami wzroku utrudniającymi odczytanie małych podziałek.
Podsumowanie
Odczytanie wyniku pomiaru na suwmiarce noniuszowej sprowadza się do trzech prostych kroków: odczyt pełnych milimetrów ze skali głównej, odczyt dziesiątych części milimetra z noniusza i zsumowanie obu wartości. Kluczem do sukcesu jest cierpliwość, prawidłowa technika patrzenia (bez paralaksy) i regularne ćwiczenie. Po kilku próbach odczyt stanie się intuicyjny i nie będzie sprawiał żadnych trudności.
