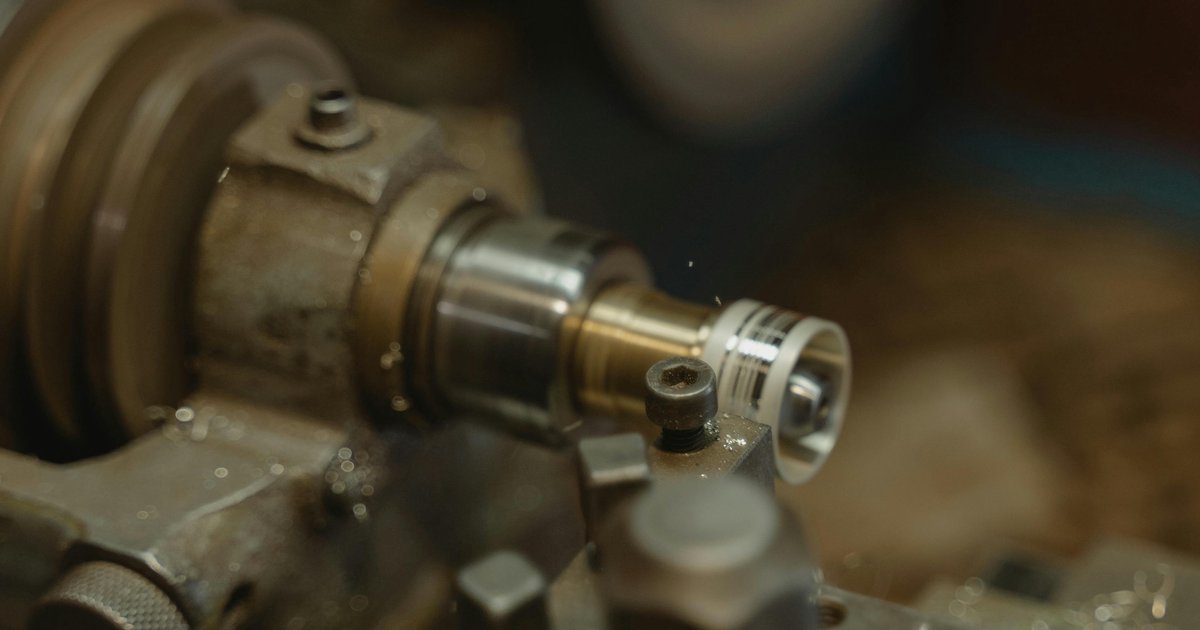

Pomiar bicia wrzeciona czujnikiem zegarowym

Bicie wrzeciona to parametr, który bezpośrednio wpływa na jakość wykonywanych elementów, trwałość narzędzi skrawających oraz żywotność samej obrabiarki. Nawet niewielkie odchylenia od idealnego ruchu obrotowego mogą prowadzić do powstawania błędów wymiarowych, pogorszenia chropowatości powierzchni czy przedwczesnego zużycia łożysk. Regularna kontrola tego parametru za pomocą czujnika zegarowego to jeden z podstawowych obowiązków każdego operatora maszyn i narzędziowca dbającego o precyzję swojego warsztatu.

Czym jest bicie wrzeciona i dlaczego ma znaczenie?

Wrzeciono obrabiarki to element, który przenosi ruch obrotowy na narzędzie skrawające lub obrabiany przedmiot. W idealnych warunkach oś obrotu wrzeciona powinna pokrywać się dokładnie z jego osią geometryczną. W praktyce jednak na skutek zużycia łożysk, nieprawidłowego montażu, uszkodzeń mechanicznych lub po prostu długotrwałej eksploatacji dochodzi do odchyleń, które nazywamy biciem.

Wyróżniamy kilka rodzajów bicia:

• Bicie promieniowe – odchylenie osi obrotu w płaszczyźnie prostopadłej do osi wrzeciona. Powoduje drgania podczas frezowania czy toczenia i prowadzi do powstawania eliptycznych przekrojów zamiast okrągłych.
• Bicie osiowe (czołowe) – ruch wrzeciona wzdłuż jego osi. Szczególnie groźne przy operacjach wiercenia i gwintowania, gdzie decyduje o dokładności głębokości otworów.
• Bicie kątowe – zmiana nachylenia osi obrotu podczas ruchu – najtrudniejsze do wykrycia, ale równie szkodliwe.

Normy branżowe określają dopuszczalne wartości bicia w zależności od klasy dokładności obrabiarki. Dla maszyn klasy precyzyjnej wartości te wynoszą zazwyczaj od 2 do 5 mikrometrów, dla maszyn standardowych – do kilkudziesięciu mikrometrów. Przekroczenie tych wartości powinno być sygnałem do wykonania przeglądu i ewentualnej wymiany łożysk.

Narzędzia potrzebne do pomiaru

Podstawowym przyrządem do kontroli bicia wrzeciona jest czujnik zegarowy – precyzyjny przyrząd pomiarowy, którego wskazówka rejestruje przemieszczenia liniowe z dokładnością zazwyczaj 0,01 mm lub 0,001 mm (czujnik mikrometryczny). Do przeprowadzenia pełnego pomiaru potrzebujesz:

• Czujnik zegarowy o odpowiednim zakresie i podziałce – do kontroli bicia wrzeciona najlepiej sprawdzają się czujniki o zakresie 0–3 mm z działką elementarną 0,01 mm lub dokładniejsze z działką 0,001 mm (do precyzyjnych obrabiarek CNC).
• Statyw magnetyczny lub uchwyt czujnika – stabilna podstawa mocowana do korpusu maszyny lub stołu. Kluczowe jest, aby statyw był niezależny od wrzeciona i nie rejestrował drgań przenoszonych przez wrzeciono.
• Wzorzec pomiarowy lub trzpień kontrolny – precyzyjnie wykonany walec o minimalnym własnym biciu, który zostaje zamocowany w uchwycie lub stożku wrzeciona.
• Czyściwo i środek do czyszczenia – do usunięcia zanieczyszczeń z powierzchni pomiarowych.

Warto zainwestować w czujnik zegarowy renomowanej firmy, takiej jak Mitutoyo, Mahr, Käfer czy Sylvac. Tanie zamienniki nieznanych producentów mogą cechować się niewystarczającą powtarzalnością wskazań, co zaburzy wiarygodność pomiaru.

Przygotowanie do pomiaru – kroki, których nie wolno pominąć

Dokładność pomiaru bicia wrzeciona zależy w ogromnej mierze od staranności przygotowania. Zaniedbanie któregokolwiek z poniższych kroków może prowadzić do fałszywych wyników.

1. Rozgrzanie obrabiarki

Obrabiarka przed pomiarem powinna pracować przez co najmniej 15–30 minut na biegu jałowym. Elementy mechaniczne, w tym łożyska wrzeciona, podczas nagrzewania zmieniają swoje wymiary i luz pasowania. Pomiar na zimnej maszynie może dawać wyniki odbiegające od rzeczywistych warunków pracy.

2. Czyszczenie stożka i gniazda wrzeciona

Wszelkie zanieczyszczenia, wióry czy nawet cienki film oleju w gnieździe stożkowym mogą powodować asymetryczne zamocowanie trzpienia pomiarowego i fałszować wyniki. Stożek wrzeciona oraz trzpień kontrolny należy dokładnie wyczyścić suchą, bezpyłową ściereczką.

3. Wybór właściwego miejsca do montażu statywu

Statyw z czujnikiem musi być zamocowany w miejscu absolutnie stabilnym – najlepiej bezpośrednio na korpusie obrabiarki, z dala od wrzeciona. Unikaj mocowania na stole roboczym, jeśli stół jest ruchomy lub może być źródłem wibracji. Ramię statywu powinno być jak najkrótsze i jak najsztywniejsze – każdy luźny przegub to potencjalne źródło błędu.

4. Zerowanie czujnika

Przed rozpoczęciem właściwego pomiaru ustaw końcówkę pomiarową czujnika prostopadle do mierzonej powierzchni (do osi wrzeciona przy pomiarze bicia promieniowego lub do czoła przy pomiarze bicia osiowego). Dociśnij czujnik tak, aby wskazówka znajdowała się mniej więcej w połowie zakresu pomiarowego – dzięki temu będziesz mógł rejestrować odchylenia zarówno w jedną, jak i w drugą stronę. Następnie wyzeruj czujnik.

Pomiar bicia promieniowego – instrukcja krok po kroku

1. Zamontuj trzpień kontrolny w gnieździe wrzeciona zgodnie z zaleceniami producenta. Upewnij się, że jest dobrze osadzony i nie ma luzu.
2. Ustaw końcówkę czujnika tak, aby dotykała bocznej powierzchni trzpienia prostopadle do jego osi. Miejsce styku powinno znajdować się w odległości odpowiadającej długości typowych narzędzi – zazwyczaj pomiar wykonuje się w dwóch miejscach: blisko podstawy trzpienia i na jego końcu.
3. Wyzeruj czujnik i obróć wrzeciono powoli ręką o pełny obrót (360°). Obserwuj wychylenia wskazówki.
4. Zarejestruj wartość bicia jako różnicę między maksymalnym a minimalnym wskazaniem czujnika w trakcie pełnego obrotu. Wartość tę oznaczamy symbolem TIR (Total Indicator Reading) lub w polskiej nomenklaturze – pełnym odczytem wskaźnika.
5. Powtórz pomiar co najmniej 3 razy i oblicz wartość średnią. Duże rozbieżności między kolejnymi pomiarami świadczą o problemach z powtarzalnością – warto wtedy sprawdzić mocowanie statywu lub stan czujnika.

Jeśli pomiar wykonujesz na gotowym narzędziu zamocowanym w uchwycie (np. frez walcowo-czołowy), pamiętaj, że wynik zawiera w sobie zarówno bicie wrzeciona, jak i błąd mocowania narzędzia w uchwycie. Do oceny samego wrzeciona używaj dedykowanego trzpienia pomiarowego o certyfikowanej dokładności.

Pomiar bicia osiowego – specyfika i technika

Bicie osiowe wymaga odmiennego ustawienia czujnika. Końcówka pomiarowa powinna dotykać czoła wrzeciona lub specjalnej płytki referencyjnej zamocowanej prostopadle do osi obrotu.

1. Ustaw czujnik tak, aby jego trzpień był równoległy do osi wrzeciona i dotykał powierzchni czołowej.
2. Wyzeruj czujnik i powoli obróć wrzeciono o pełny obrót.
3. Odczytaj wartość TIR – to bicie osiowe wrzeciona.

Uwaga: przy pomiarze bicia osiowego na samej powierzchni czołowej wrzeciona możesz rejestrować błąd wynikający z niepłaskości tej powierzchni. Dla dokładniejszego pomiaru stosuje się specjalne płytki pomiarowe wkładane w gniazdo wrzeciona lub kulkę pomiarową dotykającą centralnie wykonanego wgłębienia.

Interpretacja wyników – co mówią odczyty?

Po wykonaniu pomiarów stoisz przed zadaniem interpretacji zebranych danych. Oto jak należy odczytywać wyniki:

• Bicie promieniowe poniżej 5 µm – stan bardzo dobry, typowy dla nowych obrabiarek precyzyjnych i centrów obróbczych CNC.
• 5–10 µm – stan dobry, akceptowalny dla większości zastosowań precyzyjnych.
• 10–20 µm – stan zadowalający, dopuszczalny przy obróbce zgrubnej i przy mniejszych wymaganiach co do dokładności wymiarowej.
• Powyżej 20–30 µm – wrzeciono wymaga inspekcji, a prawdopodobnie wymiany lub regeneracji łożysk.

Warto pamiętać, że wartości graniczne zależą od konkretnego typu maszyny i jej klasy dokładności. Zawsze porównuj zmierzone wartości z dokumentacją techniczną obrabiarki lub ze specyfikacją producenta.

Szczególną uwagę zwróć na powtarzalność bicia – jeśli wartości przy kolejnych pomiarach znacznie się różnią lub jeśli bicie ma charakter nieregularny (wskazówka drgą chaotycznie), może to wskazywać na uszkodzone łożysko toczne, a nie tylko na jego zużycie.

Najczęstsze błędy przy pomiarze bicia czujnikiem zegarowym

Nawet doświadczeni operatorzy popełniają czasem błędy, które fałszują wyniki pomiaru. Oto najczęstsze z nich:

• Luźny statyw lub przeguby – każde niestabilne połączenie wprowadza dodatkowy błąd. Sprawdź wszystkie śruby dociskowe przed pomiarem.
• Zbyt długie ramię statywu – im dłuższe ramię, tym większa podatność na drgania i ugięcia.
• Nieprostopadłe ustawienie czujnika – końcówka musi być ustawiona dokładnie prostopadle do mierzonej powierzchni. Odchylenie nawet o kilka stopni wprowadza błąd kosinus, który może być znaczący przy precyzyjnych pomiarach.
• Pomiar na brudnej lub uszkodzonej powierzchni – rysy, wgniecenia czy zanieczyszczenia na trzpieniu pomiarowym dają fałszywe wskazania.
• Zbyt duże lub zbyt małe dociśnięcie czujnika – za małe dociśnięcie powoduje utratę kontaktu, za duże – tarcie i histerezę mechanizmu czujnika.
• Pomiar na zimnej maszynie – jak wspomniano wcześniej, maszyna powinna być rozgrzana do temperatury roboczej.
• Obracanie wrzeciona zbyt szybko – przy ręcznym obrocie wrzeciona ważne jest utrzymanie stałego, wolnego tempa. Gwałtowne zmiany prędkości mogą powodować chwilowe ugięcia i fałszować odczyty.

Kiedy wykonywać kontrolę bicia wrzeciona?

Kontrola bicia wrzeciona powinna być elementem regularnego programu konserwacji prewencyjnej każdej obrabiarki. Zaleca się wykonywanie pomiarów:

• Cyklicznie – co miesiąc przy intensywnej eksploatacji, co kwartał przy normalnym użytkowaniu.
• Po kolizji lub uderzeniu – każde niespodziewane zdarzenie mechaniczne może zmienić stan łożysk wrzeciona.
• Po długim przestoju – maszyna stojąca przez kilka tygodni może wymagać przeprowadzenia ponownej kalibracji.
• Gdy pojawiają się sygnały ostrzegawcze – zwiększona chropowatość powierzchni, pogorszona dokładność wymiarowa, zwiększone drgania lub hałas podczas pracy.
• Po wymianie łożysk lub regeneracji wrzeciona – zawsze jako weryfikacja poprawności wykonanej naprawy.

Dokumentowanie wyników – po co prowadzić historię pomiarów?

Regularne zapisywanie wyników pomiarów w formie karty maszyny lub arkusza pomiarowego pozwala śledzić trend zmian bicia w czasie. Dzięki temu można przewidzieć moment, w którym łożyska będą wymagały wymiany, i zaplanować przegląd bez nieplanowanych przestojów. Karta pomiarowa powinna zawierać: datę pomiaru, temperaturę maszyny, użyty trzpień pomiarowy, wartości bicia promieniowego i osiowego w kilku punktach oraz imię i nazwisko operatora wykonującego pomiar.

Nowoczesne systemy zarządzania utrzymaniem ruchu (CMMS) umożliwiają cyfrowe rejestrowanie takich danych i automatyczne generowanie alertów, gdy wartości zbliżają się do granic alarmowych.

Podsumowanie

Pomiar bicia wrzeciona czujnikiem zegarowym to czynność prosta koncepcyjnie, lecz wymagająca staranności w wykonaniu. Kluczem do wiarygodnych wyników jest odpowiednie przygotowanie: rozgrzanie maszyny, staranne oczyszczenie powierzchni pomiarowych, stabilne zamocowanie czujnika i właściwa interpretacja odczytów. Regularna kontrola tego parametru przekłada się bezpośrednio na jakość produkowanych elementów, żywotność narzędzi i samej obrabiarki, a w konsekwencji – na ekonomikę całego procesu obróbki. Nie lekceważ tego prostego, lecz niezwykle wartościowego narzędzia diagnostycznego.
