W świecie precyzyjnej obróbki metali każdy mikrometr ma znaczenie. Niezależnie od tego, czy jesteś spawaczem, tokarzem, frezerem czy operatorem maszyn CNC, dokładność pomiarów bezpośrednio wpływa na jakość finalnego wyrobu. Cyfrowy czujnik zegarowy stał się w ostatnich latach nieodłącznym elementem wyposażenia profesjonalnych warsztatów metalurgicznych i ślusarskich. Ale czy zawsze jest lepszy od swojego analogowego odpowiednika? Jakie modele warto wybrać? Odpowiadamy na te pytania w poniższym artykule.
Czym jest cyfrowy czujnik zegarowy?

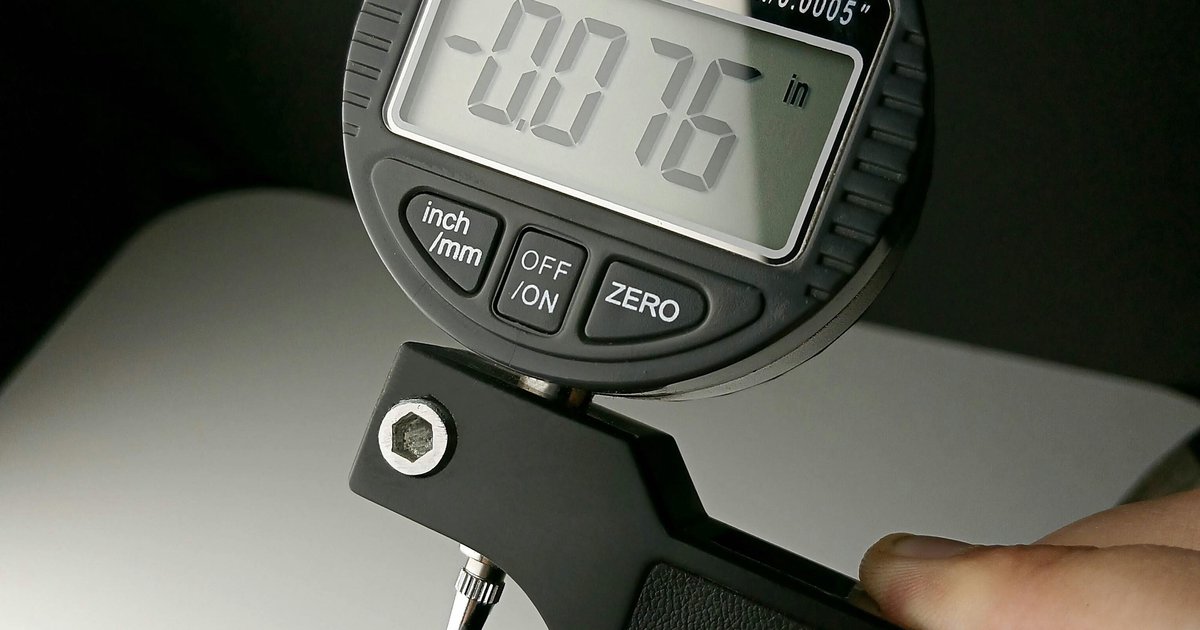

Cyfrowy czujnik zegarowy (ang. digital dial indicator) to przyrząd pomiarowy służący do pomiaru odchyleń liniowych, bicia powierzchni, sprawdzania prostopadłości i równoległości elementów metalowych. W odróżnieniu od klasycznych czujników zegarowych z tarczą i wskazówką, modele cyfrowe posiadają wyświetlacz LCD lub LED, który prezentuje wyniki pomiaru w postaci liczby, co eliminuje błędy paralaksy i znacznie ułatwia odczyt.
Zasada działania opiera się na przesunięciu trzpienia pomiarowego, które jest rejestrowane przez wewnętrzny przetwornik (indukcyjny, pojemnościowy lub optyczny), a następnie przetwarzane na sygnał cyfrowy wyświetlany na ekranie. Większość modeli oferuje rozdzielczość 0,001 mm (1 µm), choć dostępne są także urządzenia z dokładnością 0,0001 mm.
Zalety cyfrowego czujnika zegarowego
1. Łatwość odczytu i eliminacja błędów ludzkich
Największą przewagą cyfrowych czujników zegarowych nad analogowymi jest intuicyjny odczyt. Wyświetlacz cyfrowy eliminuje problem paralaksy – błędu wynikającego z patrzenia na wskazówkę pod nieodpowiednim kątem. W warunkach halowych, przy słabym oświetleniu lub przy zmęczeniu operatora, czytelny wyświetlacz znacząco redukuje liczbę pomyłek pomiarowych.
2. Funkcja zerowania i preset
Cyfrowe czujniki zegarowe pozwalają na natychmiastowe wyzerowanie wskazania w dowolnym punkcie pomiaru (funkcja ZERO/SET). Dzięki temu można mierzyć odchyłki względem zadanego wymiaru nominalnego bez konieczności ręcznych obliczeń. Wiele modeli umożliwia również ustawienie wartości referencyjnej (preset), co jest niezwykle przydatne przy seryjnej produkcji detali.
3. Wyjście danych (port USB/SPC/RS-232)
Większość profesjonalnych cyfrowych czujników zegarowych wyposażona jest w port do transmisji danych – najczęściej SPC (Statistical Process Control), USB lub RS-232. Umożliwia to automatyczne zbieranie wyników pomiarów i ich analizę w oprogramowaniu komputerowym. Jest to szczególnie cenne w procesach kontroli jakości zgodnych z normami ISO 9001 czy IATF 16949.
4. Funkcje statystyczne i pamięć pomiarów
Zaawansowane modele rejestrują wartości MAX, MIN oraz TIR (Total Indicator Reading – całkowite bicie), co przyspiesza analizę wymiarową bez potrzeby notowania każdego pomiaru. Niektóre czujniki posiadają wbudowaną pamięć pozwalającą na przechowywanie setek lub tysięcy wyników.
5. Możliwość zmiany jednostek
Przełączanie między milimetrami a calami jednym przyciskiem to ogromna wygoda szczególnie w firmach współpracujących z rynkami zagranicznymi. Brak konieczności używania przeliczników eliminuje kolejne źródło błędów.
6. Podświetlany wyświetlacz
Podświetlenie ekranu pozwala na wygodną pracę w zaciemnionych miejscach, np. wewnątrz obudów maszyn lub w warunkach słabego oświetlenia przemysłowego.
Wady cyfrowego czujnika zegarowego
1. Zależność od zasilania
Cyfrowe czujniki zegarowe wymagają baterii (najczęściej SR44 lub LR44). Rozładowana bateria w najmniej odpowiednim momencie może zatrzymać pracę pomiarową. Co prawda nowoczesne modele informują o niskim poziomie naładowania, ale w intensywnej pracy warto zawsze mieć zapasowe baterie.
2. Wrażliwość na warunki środowiskowe
Elektronika cyfrowa jest bardziej podatna na uszkodzenia spowodowane wibracjami, silnymi polami magnetycznymi (np. w pobliżu spawarek) oraz wilgocią lub chłodziwem. Choć wiele modeli posiada stopień ochrony IP54 lub wyższy, klasyczne czujniki analogowe są w tym zakresie bardziej odporne.
3. Wyższy koszt zakupu
Dobrej jakości cyfrowy czujnik zegarowy jest zazwyczaj droższy od analogowego odpowiednika o podobnej klasie dokładności. Różnica w cenie może być znacząca, szczególnie przy zakupie kilku lub kilkunastu sztuk do wyposażenia całego warsztatu.
3. Możliwe zakłócenia elektromagnetyczne
W środowisku spawalniczym, gdzie pracują spawarki inwertorowe, półautomaty MIG/MAG czy urządzenia TIG, pole elektromagnetyczne może powodować chwilowe błędy wskazań cyfrowych czujników. W takich przypadkach warto wybierać modele z ekranowaniem lub odpowiednim certyfikatem odporności EMC.
4. Czas reakcji przy szybkich pomiarach dynamicznych
W niektórych zastosowaniach wymagających bardzo szybkich pomiarów dynamicznych, klasyczny czujnik zegarowy z tarczą może być bardziej czytelny – obserwacja drżenia wskazówki jest bardziej intuicyjna niż śledzenie szybko zmieniających się cyfr na wyświetlaczu.
Najważniejsze parametry przy wyborze cyfrowego czujnika zegarowego
- Zakres pomiarowy: Standardowe modele oferują zakres 0–12,7 mm lub 0–25,4 mm. Do specjalistycznych zastosowań dostępne są czujniki o zakresie do 50 mm lub więcej.
- Rozdzielczość: Dla większości zastosowań w obróbce metali wystarczająca jest rozdzielczość 0,001 mm. Do precyzyjnych pomiarów tolerancji IT5–IT6 warto sięgnąć po modele z rozdzielczością 0,0001 mm.
- Powtarzalność i dokładność: Sprawdź, czy producent podaje wartość błędu maksymalnego zgodnie z normą JIS B 7503 lub DIN 878.
- Stopień ochrony IP: W warunkach warsztatowych minimalnym standardem powinien być IP54 (ochrona przed pyłem i zachlapaniem).
- Gwint mocowania: Standardowo M2,5 lub stem 8 mm – upewnij się, że czujnik pasuje do Twojego uchwytu magnetycznego lub statywu.
Najlepsze modele cyfrowych czujników zegarowych do obróbki metali
1. Mitutoyo 543-Series (np. 543-392B)
Mitutoyo to japoński producent uznawany za synonim najwyższej jakości narzędzi pomiarowych. Seria 543 to absolutna czołówka rynku – czujniki te cechują się rozdzielczością 0,001 mm, zakresem 12,7 mm, stopniem ochrony IP54 oraz wyjściem SPC do transmisji danych. Solidna konstrukcja, znakomita powtarzalność (±0,003 mm) i możliwość pracy w trudnych warunkach przemysłowych sprawiają, że modele Mitutoyo są pierwszym wyborem w profesjonalnych zakładach obróbczych, laboratoriach pomiarowych i przy kontroli jakości w przemyśle motoryzacyjnym.
2. Mahr MarCator 1086 R
Niemcy mają swoich mistrzów metrologii i Mahr jest jednym z nich. MarCator 1086 R to cyfrowy czujnik zegarowy ze stopniem ochrony IP67, co czyni go odpornym na całkowite zachlapanie chłodziwem – idealnym w środowisku tokarek i centrów obróbczych CNC. Rozdzielczość 0,001 mm, zakres 12,5 mm, wyjście danych i ergonomiczny design to główne atuty tego modelu. Jego wyższa cena jest uzasadniona niezawodnością i trwałością w trudnych warunkach.
3. Sylvac S_Dial Work Digital
Szwajcarski producent Sylvac oferuje czujniki zegarowe cenione za doskonałą jakość wykonania i innowacyjne funkcje. Model S_Dial Work Digital wyróżnia się bezprzewodową transmisją danych Bluetooth do tabletów i komputerów, co rewolucjonizuje procesy kontroli jakości. Stopień ochrony IP67, zakres 12,5 mm i rozdzielczość 0,001 mm plasują go wśród najlepszych opcji dla zaawansowanych warsztatów produkcyjnych.
4. Starrett 2900 Series
Amerykański Starrett to klasyk wśród producentów narzędzi pomiarowych. Seria 2900 oferuje solidny cyfrowy czujnik zegarowy z zakresem 25,4 mm, rozdzielczością 0,001 mm i stopniem ochrony IP54. Wyróżnia się bardzo wytrzymałą obudową ze stali nierdzewnej oraz szerokim wyświetlaczem LCD, doskonale czytelnym nawet przy pracy w rękawicach. Dobry wybór dla warsztatów, gdzie ważna jest trwałość mechaniczna urządzenia.
5. Insize 2308 Series
Dla tych, którzy szukają dobrego stosunku jakości do ceny, Insize 2308 to godna polecenia opcja. Chiński producent z certyfikatem ISO oferuje czujniki z rozdzielczością 0,001 mm, zakresem 12,7 mm, stopniem ochrony IP54 i wyjściem SPC. Modele Insize są popularne wśród małych i średnich warsztatów, dla których cena odgrywa istotną rolę, a wymagania pomiarowe są standardowe.
6. Dasqua (Faro) Digital Dial Indicator
Dasqua to marka ceniona w środowisku profesjonalistów poszukujących narzędzi w średnim przedziale cenowym z parametrami zbliżonymi do topowych marek. Modele o rozdzielczości 0,001 mm i stopniu ochrony IP54 sprawdzają się świetnie przy codziennej pracy spawalniczej i ślusarskiej. Atrakcyjne wykończenie i czytelny wyświetlacz to dodatkowe atuty.
Porównanie cyfrowych i analogowych czujników zegarowych – krótkie podsumowanie
| Cecha | Cyfrowy czujnik zegarowy | Analogowy czujnik zegarowy |
|---|---|---|
| Odczyt | Łatwy, bez błędu paralaksy | Możliwy błąd paralaksy |
| Zasilanie | Wymagana bateria | Bez zasilania |
| Odporność na wibracje/EMC | Niższa | Wyższa |
| Eksport danych | Tak (SPC/USB/BT) | Nie |
| Cena | Wyższa | Niższa |
| Funkcja zerowania | Dowolny punkt | Tylko pozycja zerowa |
Praktyczne wskazówki dotyczące użytkowania
- Przed każdym pomiarem wyczyść trzpień pomiarowy i mierzoną powierzchnię z wiórów, oleju i zanieczyszczeń.
- Montuj czujnik prostopadle do mierzonej powierzchni – odchylenie kąta mocowania powyżej 5° może powodować błąd kosinusowy.
- Regularnie sprawdzaj czujnik na wzorcu kalibracyjnym – zalecane jest wzorcowanie raz na 12 miesięcy lub zgodnie z wymaganiami systemu jakości.
- Przechowuj czujnik w etui, z dala od silnych magnesów i w temperaturze pokojowej.
- W środowisku spawalniczym osłaniaj czujnik przed odpryskami i polami elektromagnetycznymi spawarki.
Podsumowanie
Cyfrowy czujnik zegarowy to inwestycja, która szybko zwraca się w postaci zwiększonej dokładności, szybszego odczytu i możliwości archiwizacji wyników pomiarów. Dla profesjonalnych warsztatów obróbki metali – spawalni, tokarni, frezarni i zakładów produkujących konstrukcje stalowe – jest to narzędzie wręcz niezbędne. Wybierając model, warto kierować się nie tylko ceną, ale przede wszystkim stopniem ochrony IP, dostępnością funkcji eksportu danych oraz renomą producenta. Marki takie jak Mitutoyo, Mahr czy Sylvac gwarantują jakość i niezawodność nawet w najtrudniejszych warunkach przemysłowych.
Pamiętaj, że najlepszy czujnik zegarowy to ten, który jest odpowiednio dobrany do Twoich potrzeb, regularnie kalibrowany i prawidłowo użytkowany. Precyzja pomiaru to fundament jakości w obróbce metali.
