Czym jest chropowatość powierzchni i dlaczego ma znaczenie w spawalnictwie i obróbce metali?
Każda powierzchnia metalowa, niezależnie od tego, jak precyzyjnie została obrobiona, posiada mikrogeometryczne nierówności – wzniesienia i zagłębienia niewidoczne gołym okiem, ale mające ogromne znaczenie inżynierskie. Chropowatość powierzchni to właśnie miara tych nierówności, wyrażana za pomocą ściśle zdefiniowanych parametrów.
W obróbce metali – czy to w toczeniu, frezowaniu, szlifowaniu, czy po spawaniu i cięciu – chropowatość decyduje o wielu właściwościach użytkowych elementu:
- Tarciu i zużyciu – powierzchnie o dużej chropowatości szybciej się zużywają w połączeniach ruchomych.
- Szczelności połączeń – uszczelnienia, połączenia gwintowane i kołnierzowe wymagają odpowiednio gładkich powierzchni.
- Odporności na korozję – im głębsze rysy i zagłębienia, tym większa podatność na korozję i gromadzenie zanieczyszczeń.
- Przyczepności powłok – malarze i lakiernicy przemysłowi doskonale wiedzą, że chropowatość wpływa na przyczepność powłok antykorozyjnych.
- Estetyce – w elementach dekoracyjnych i architektonicznych wygląd powierzchni ma pierwszorzędne znaczenie.
Normy ISO 4287 oraz EN ISO 1302 definiują parametry chropowatości stosowane w całej Europie i na świecie. Trzy najważniejsze z nich to Ra, Rz i Rt.
Parametr Ra – średnia arytmetyczna odchyłek profilu
Ra to zdecydowanie najczęściej stosowany parametr chropowatości w dokumentacji technicznej i na rysunkach wykonawczych. Jego pełna nazwa to średnia arytmetyczna bezwzględnych wartości odchyłek profilu od linii średniej, mierzona na odcinku bazowym (długości próbkowania lr).
Matematycznie Ra definiuje się jako:
Ra = (1/lr) × ∫|Z(x)| dx
gdzie Z(x) to odchyłka profilu w punkcie x, a lr to długość odcinka bazowego.
W praktyce Ra jest wartością uśrednioną, co oznacza, że „wygładza" skrajne odchylenia. Dlatego dwie powierzchnie mogą mieć identyczną wartość Ra, ale zupełnie inny charakter – jedna może być równomiernie pofalowana, a druga posiadać głębokie, rzadko rozmieszczone rysy.
Typowe wartości Ra dla różnych procesów obróbki
| Proces obróbki | Typowy zakres Ra [µm] |
|---|---|
| Toczenie zgrubne | 6,3 – 25 |
| Toczenie wykańczające | 0,8 – 3,2 |
| Frezowanie | 1,6 – 6,3 |
| Szlifowanie | 0,1 – 1,6 |
| Docieranie / honowanie | 0,025 – 0,4 |
| Cięcie plazmowe | 12,5 – 50 |
| Cięcie laserowe | 3,2 – 12,5 |
| Spawanie (strefa spoiny) | 25 – 100+ |
Parametr Rz – wysokość chropowatości wg dziesięciu punktów
Parametr Rz, znany jako średnia wysokość nierówności profilu, jest drugim co do popularności wskaźnikiem chropowatości. W normie ISO 4287 Rz definiowany jest jako średnia z sumy pięciu najwyższych wzniesień i pięciu najgłębszych zagłębień mierzonych na długości bazowej.
Formalnie:
Rz = (1/5) × Σ(Zpi + Zvi)
gdzie Zpi to wysokości pięciu najwyższych wzniesień, a Zvi to głębokości pięciu najniższych zagłębień.
Rz jest znacznie bardziej czuły na skrajne nierówności niż Ra. Właśnie dlatego jest szczególnie użyteczny w zastosowaniach, gdzie pojedyncze głębokie rysy lub ostre wzniesienia mogłyby prowadzić do uszkodzeń – np. w elementach pracujących pod dużym obciążeniem, połączeniach uszczelnianych czy częściach narażonych na korozję szczelinową.
Relacja między Ra a Rz
W praktyce inżynierskiej często przyjmuje się przybliżoną relację między tymi parametrami, choć nie jest ona ściśle matematyczna:
- Dla większości procesów obróbkowych: Rz ≈ 4 × Ra do 7 × Ra
- Im bardziej regularny profil powierzchni, tym bliższa dolnej granicy tego przedziału.
- Dla powierzchni po spawaniu czy obróbce zgrubnej stosunek może być jeszcze wyższy.
Ważna uwaga: przed rokiem 1997 pod nazwą „Rz" stosowano inną definicję (tzw. dziesięciopunktową wysokość nierówności według normy DIN). Przy interpretacji starszej dokumentacji technicznej warto sprawdzić, która definicja została zastosowana.
Parametr Rt – całkowita wysokość profilu
Rt to parametr opisujący całkowitą wysokość profilu chropowatości – czyli odległość między najwyższym wzniesieniem a najgłębszym zagłębieniem mierzonym na całej długości oceny (nie tylko na odcinku bazowym, jak przy Rz).
Rt jest parametrem ekstremalnym – uwzględnia absolutne maksima i minima profilu. Z tego powodu jest szczególnie wrażliwy na pojedyncze defekty: zarysowania, wtrącenia, pory czy lokalne uszkodzenia mechaniczne.
Kiedy stosować Rt?
Parametr Rt ma szczególne zastosowanie w sytuacjach, gdy:
- Dopuszczalne maksymalne zagłębienie lub wyniesienie na powierzchni jest ściśle limitowane (np. w częściach uszczelniających).
- Kontrola jakości wymaga wykrycia nawet pojedynczych defektów powierzchni.
- Analizowane są powierzchnie po procesach mogących powodować lokalne anomalie, jak spawanie, hartowanie indukcyjne czy obróbka elektrochemiczna.
Rt jest zawsze wartością równą lub większą od Rz i Ra. W dokumentacji technicznej jest rzadziej stosowany samodzielnie, częściej jako parametr uzupełniający.
Inne parametry profilu – krótki przegląd
Poza Ra, Rz i Rt norma ISO 4287 definiuje szereg innych parametrów profilu chropowatości, które warto znać:
- Rq – średnia kwadratowa odchyłka profilu (odpowiednik RMS); stosowana w optyce i w precyzyjnych układach ślizgowych.
- Rsk – skośność profilu; opisuje asymetrię rozkładu nierówności (ważne przy ocenie zdolności do retencji oleju).
- Rku – kurtoza profilu; mówi o ostrości wzniesień i zagłębień.
- Rsm – średnia szerokość elementów profilu; przydatna przy ocenie powtarzalności struktury powierzchni.
- Rmr (tp) – procentowy udział materiału; kluczowy w ocenie powierzchni ślizgowych.
Jak mierzyć chropowatość w praktyce?
Pomiar chropowatości powierzchni metalowych można prowadzić kilkoma metodami. Wybór odpowiedniej zależy od wymaganej dokładności, rodzaju powierzchni i warunków pracy.
1. Profilometry stykowe (stykowe przyrządy do pomiaru chropowatości)

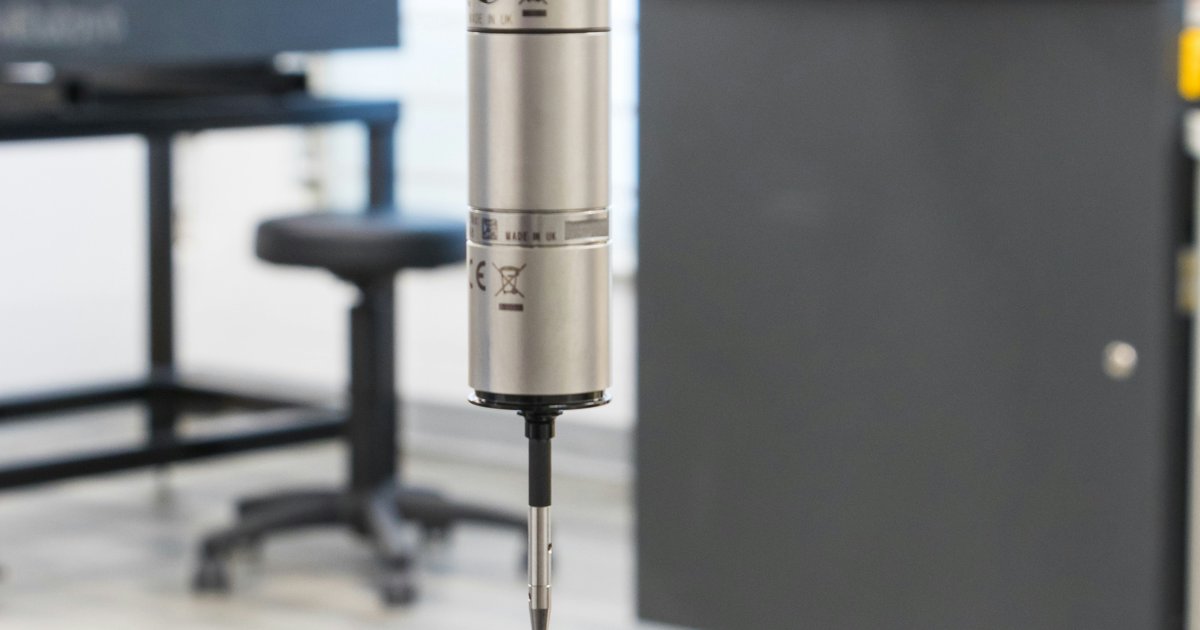

To najpopularniejsza i najbardziej rozpowszechniona metoda w przemyśle. Profilometr stykowy wyposażony jest w diamentową końcówkę pomiarową (igłę), która przesuwa się po powierzchni i rejestruje jej profil.
Zasada działania:
- Igła pomiarowa (promień zaokrąglenia typowo 2 µm lub 5 µm) przesuwa się po powierzchni z określoną prędkością.
- Pionowe przemieszczenia igły są rejestrowane przez przetwornik (indukcyjny lub piezoelektryczny).
- Elektroniczny układ oblicza wszystkie parametry Ra, Rz, Rt i inne.
Zalety: wysoka dokładność, bezpośredni odczyt parametrów, możliwość zapisu profilu.
Wady: metoda stykowa (ryzyko zarysowania bardzo miękkich powierzchni), wymaga stabilnych warunków pomiaru (bez drgań), czasochłonna przy pomiarach seryjnych.
2. Profilometry bezstykowe (optyczne)
Metody optyczne nie wymagają kontaktu z powierzchnią. Stosowane są interferometria, konfokalna mikroskopia laserowa czy techniki białego światła. Są idealne do powierzchni bardzo miękkich, delikatnych powłok lub profili o ekstremalnie małych nierównościach.
Zalety: brak ryzyka uszkodzenia powierzchni, bardzo szybki pomiar, możliwość pomiaru 3D (Sa, Sz zamiast Ra, Rz).
Wady: wysoki koszt sprzętu, trudności z pomiarem powierzchni o dużej refleksyjności lub nachyleniu, mniejsza dostępność w typowych warsztatach.
3. Chropowatościomierze przenośne (ręczne)
W warunkach produkcyjnych i przy kontroli jakości na hali bardzo popularne są przenośne chropowatościomierze – kompaktowe urządzenia z zintegrowanym czujnikiem i wyświetlaczem. Umożliwiają szybki pomiar Ra i Rz bezpośrednio przy stanowisku roboczym.
Popularne urządzenia tego typu to m.in. Mitutoyo SJ-210, Surftest SJ-310 czy tańsze modele chińskich producentów dostępne za kilkaset złotych. Przed zakupem warto zwrócić uwagę na:
- Zakres mierzonych parametrów (Ra, Rz, Rt, Rq?).
- Długość odcinka bazowego i możliwość jej zmiany (0,8 mm, 2,5 mm, 8 mm).
- Promień końcówki pomiarowej.
- Zgodność z normami ISO lub JIS.
4. Wzorce chropowatości (porównawcze)
Najprostszą i najtańszą metodą przybliżonej oceny chropowatości jest porównanie z wzorcowymi płytkami chropowatości. Operator dotyka lub ogląda powierzchnię i porównuje ją z certyfikowanymi wzorcami o znanych wartościach Ra.
Metoda ta jest subiektywna i niedokładna, ale wciąż używana w prostych zastosowaniach lub jako wstępna ocena przed pomiarem przyrządem. Zestawy wzorców dostępne są dla różnych procesów obróbki: toczenie, frezowanie, szlifowanie, cięcie, spawanie.
Praktyczne wskazówki dotyczące pomiaru chropowatości
Prawidłowy pomiar chropowatości wymaga przestrzegania kilku zasad:
- Kierunek pomiaru: Chropowatość mierzy się prostopadle do kierunku obróbki (prostopadle do śladów narzędzia), chyba że dokumentacja stanowi inaczej.
- Czystość powierzchni: Przed pomiarem należy usunąć oleje, chłodziwa, wióry i zanieczyszczenia. Cząstki stałe mogą powodować fałszywe odczyty ekstremalnych wartości.
- Stabilność: Pomiar należy wykonywać na stabilnym podłożu – drgania zewnętrzne zakłócają pomiar, szczególnie przy małych wartościach Ra.
- Dobór odcinka bazowego (cutoff): Dla różnych zakresów chropowatości stosuje się różne długości odcinka bazowego (lr = 0,08 / 0,25 / 0,8 / 2,5 / 8 mm). Norma ISO 4288 definiuje zasady doboru – nieprawidłowy cutoff prowadzi do błędnych wyników.
- Liczba pomiarów: Dla miarodajnego wyniku należy wykonać minimum 3–5 pomiarów w różnych miejscach i uśrednić wyniki.
- Kalibracja: Regularnie kalibrować przyrząd przy użyciu certyfikowanych wzorców chropowatości.
Chropowatość a spawalnictwo – szczególne przypadki
W kontekście spawalnictwa i obróbki spoin chropowatość odgrywa szczególną rolę:
- Przygotowanie powierzchni przed spawaniem: Zbyt gładka powierzchnia może utrudniać aplikację past antyodpryskowych, natomiast zbyt chropowata może zatrzymywać zanieczyszczenia wpływające na jakość spoiny.
- Obróbka spoin po spawaniu: Szlifowanie i polerowanie spoin wymaga kontroli chropowatości – szczególnie w zastosowaniach higienicznych (branża spożywcza, farmaceutyczna), gdzie często wymagane jest Ra < 0,8 µm lub nawet Ra < 0,4 µm.
- Strefy wpływu ciepła (SWC/HAZ): Po spawaniu powierzchnia w strefie wpływu ciepła może mieć znacząco zmienioną chropowatość w porównaniu z materiałem rodzimym.
- Cięcie termiczne: Krawędzie po cięciu plazmowym, gazowym i laserowym charakteryzują się różną chropowatością – cięcie laserowe daje znacznie gładsze krawędzie niż cięcie gazowe.
Podsumowanie – Ra, Rz, Rt w skrócie
Trzy podstawowe parametry chropowatości powierzchni – Ra, Rz i Rt – dostarczają uzupełniających się informacji o strukturze geometrycznej powierzchni:
- Ra – wartość uśredniona, najbardziej ogólna, najpowszechniej stosowana w dokumentacji technicznej.
- Rz – bardziej czuły na skrajne nierówności, lepszy do oceny powierzchni funkcjonalnych i uszczelnianych.
- Rt – parametr ekstremalny, wykrywający najpoważniejsze pojedyncze defekty powierzchni.
Dobra praktyka inżynierska nakazuje stosowanie co najmniej dwóch parametrów komplementarnie – np. Ra i Rz łącznie dają pełniejszy obraz jakości powierzchni niż każdy z nich osobno. W zastosowaniach krytycznych warto sięgać po szerszy zestaw parametrów lub po trójwymiarowe analizy tekstury powierzchni.
Znajomość zasad pomiaru i interpretacji chropowatości to niezbędna kompetencja każdego inżyniera i technika pracującego z metalami – niezależnie od tego, czy zajmuje się toczeniem, frezowaniem, spawaniem, czy kontrolą jakości gotowych elementów.
