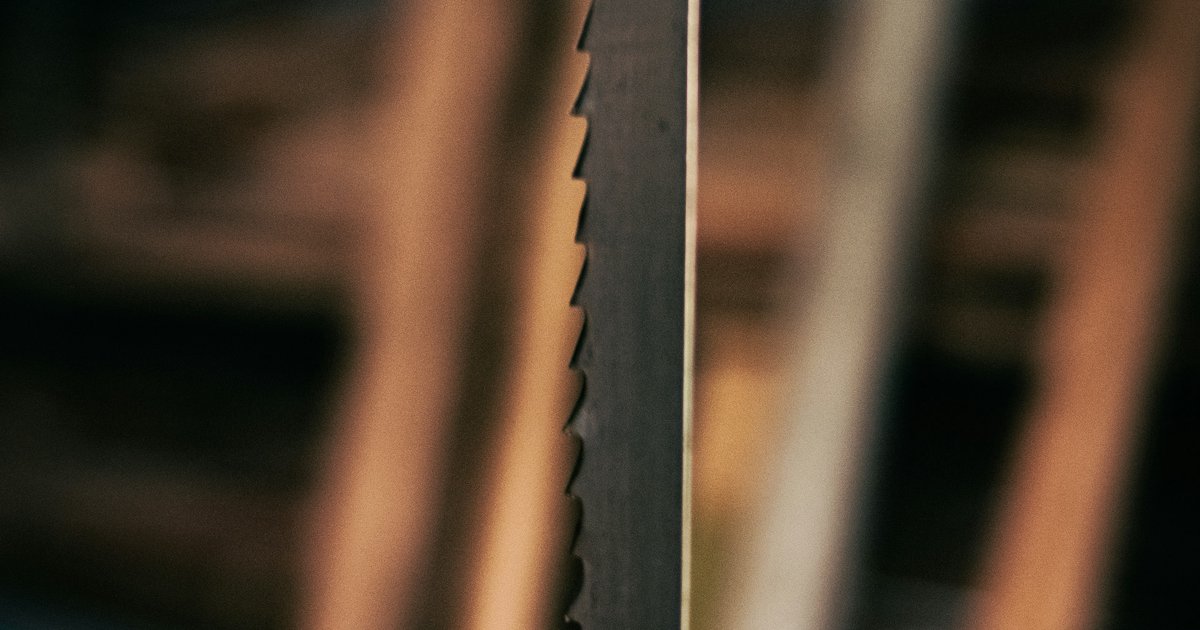

Piła taśmowa do metalu to jedno z najbardziej intensywnie eksploatowanych urządzeń w warsztatach, zakładach produkcyjnych i punktach obróbki stali. Ciągła praca pod obciążeniem, kontakt z wiórami, olejem chłodzącym i wysokimi temperaturami sprawia, że prędzej czy później dochodzi do usterek. Znajomość najczęstszych awarii i sposobów ich naprawy pozwala nie tylko szybciej wrócić do produkcji, ale też uniknąć kosztownych przestojów i uszkodzeń droższych podzespołów maszyny.
Dlaczego piła taśmowa do metalu ulega awariom?
Większość usterek piły taśmowej wynika z trzech powiązanych ze sobą czynników: zużycia mechanicznego, błędów obsługi oraz niedostatecznej konserwacji. Taśma piłarska pracuje w ekstremalnych warunkach – jest naciągana, zgina się na kołach napędowych, styka się z metalem i generuje ciepło. Wystarczy niewielkie odchylenie od zalecanych parametrów pracy, aby proces skrawania stał się przyczyną poważnej awarii.
Do najczęstszych przyczyn problemów należą:
- niewłaściwy dobór taśmy do rodzaju i przekroju obrabianego materiału,
- zbyt duży lub zbyt mały nacisk piły na przecinany element,
- brak lub nieprawidłowe stosowanie cieczy chłodząco-smarującej,
- zaniedbania w harmonogramie przeglądów i smarowania,
- eksploatacja maszyny poza jej parametrami nominalnymi,
- nieprawidłowe napięcie taśmy piły taśmowej, które rzadko jest sprawdzane systematycznie, a wpływa na prawie każdy inny element maszyny.
Zrozumienie tych mechanizmów jest podstawą skutecznej diagnostyki – zamiast wymieniać kolejną taśmę „na próbę”, warto ustalić rzeczywistą przyczynę problemu.
Zerwanie i pękanie taśmy piłarskiej – przyczyny i naprawa
Pękanie taśmy to najbardziej widoczna i najczęściej zgłaszana awaria. Zazwyczaj pojawia się w jednym z trzech miejsc: na spawie taśmy, na krawędzi zębów lub w środkowej części grzbietu. Każde z tych miejsc wskazuje na inną przyczynę.
- Pęknięcie na spawie – najczęściej wynika z wadliwego zgrzewu wykonanego przez producenta lub podczas regeneracji taśmy. Warto sprawdzić dostawcę i ewentualnie zmienić metodę łączenia. Jeśli pęknięcia na spawie powtarzają się mimo wymiany dostawcy, sprawdź też napięcie – zbyt silnie naciągnięta taśma obciąża spaw jako najsłabszy punkt konstrukcji.
- Pękanie u podstawy zębów – zwykle świadczy o przeciążeniu mechanicznym, zbyt szybkim posuwie lub pracy z nadmiernym naciskiem na obrabiany materiał.
- Pękanie grzbietu taśmy – często jest efektem zmęczenia materiału spowodowanego niewłaściwym napięciem lub uszkodzonymi kołami napędowymi, po których taśma przebiega nierównomiernie.
Naprawa w praktyce polega na wymianie uszkodzonego odcinka lub całej taśmy, ale kluczowe jest usunięcie źródła problemu. Jeśli koła napędowe mają uszkodzoną powłokę gumową lub są nierówne, same nowe taśmy będą pękać w tym samym miejscu. Warto również sprawdzić geometrię prowadnic – ich nieprawidłowe ustawienie generuje dodatkowe naprężenia skrętne w taśmie podczas każdego przejścia.
Krzywe cięcie i zbaczanie piły z linii – jak diagnozować?
Kiedy piła taśmowa do metalu zaczyna „ucinać krzywo”, problem rzadko leży w samej taśmie – częściej w geometrii maszyny lub sposobie jej obsługi. Zboczenie z linii cięcia objawia się nierównym rzazem, wypukłym lub wklęsłym przekrojem oraz nadmiernym hałasem podczas pracy.
Najczęstsze przyczyny krzywego cięcia to:
- zużyte lub nieprawidłowo ustawione prowadnice taśmy (rolki lub wkładki węglikowe),
- zbyt niskie napięcie taśmy, powodujące jej „miganie” w trakcie cięcia,
- tępe lub uszkodzone zęby, które nie skrawają równomiernie po całej szerokości,
- niewspółosiowość kół napędowych względem siebie,
- zbyt szybki posuw w stosunku do twardości materiału.
Diagnostykę warto zacząć od wizualnej oceny stanu prowadnic – jeśli mają widoczne rowki wyżłobione przez taśmę, należy je wymienić lub wyregulować odstęp. Następnie sprawdza się napięcie taśmy zgodnie z instrukcją producenta oraz kontroluje ustawienie kół za pomocą liniału lub poziomicy. Dopiero gdy geometria maszyny jest poprawna, ma sens ocena stanu samej taśmy i jej ostrości.
Problemy z napięciem i prowadnicami taśmy
Układ napinający i prowadnice to elementy, które ulegają awariom najczęściej, ponieważ pracują w bezpośrednim kontakcie z ruchomą taśmą. Typowe usterki w tym obszarze obejmują:
| Symptom | Możliwa przyczyna | Sposób naprawy |
|---|---|---|
| Taśma spada z kół podczas pracy | Zbyt niskie napięcie lub zużyta powłoka koła | Regulacja napięcia, wymiana lub regeneracja koła napędowego |
| Wibracje i drgania podczas cięcia | Poluzowane łożyska prowadnic | Wymiana łożysk, dokręcenie mocowań |
| Nierówny rzaz przy dobrej taśmie | Zużyte wkładki prowadzące | Wymiana wkładek węglikowych na prowadnicy |
| Nagły spadek napięcia | Uszkodzony siłownik lub sprężyna napinająca | Wymiana elementu napinającego, sprawdzenie układu hydraulicznego |
Prawidłowe napięcie piły taśmowej jest jednym z tych parametrów, które wpływają praktycznie na każdy inny element maszyny – od jakości rzazu, przez żywotność taśmy, po stan łożysk kół napędowych. Zbyt słabo naciągnięta taśma „biega” niestabilnie na kołach, może zeskoczyć z prowadnic lub zsunąć się z koła napędowego w trakcie cięcia, co stwarza realne ryzyko obrażeń dla operatora znajdującego się w pobliżu ruchomego pasma z zębami. Zbyt silne napięcie z kolei przyspiesza zmęczenie materiału taśmy, prowadzi do pękania na spawie i przeciąża łożyska kół oraz wału silnika, co w dłuższej perspektywie skraca żywotność całej maszyny.
W praktyce napięcie taśmy sprawdza się trzema sposobami, w zależności od dostępnego wyposażenia:
- Metoda ugięcia – lekki nacisk kciukiem na środek odcinka taśmy między kołami. Prawidłowo napięta taśma ugina się o kilka milimetrów i wraca do pierwotnego położenia bez „przelotu” w bok; nadmierne ugięcie oznacza zbyt niskie napięcie.
- Skala na napinaku – większość pił ma wskaźnik lub podziałkę pokazującą siłę naciągu w odniesieniu do szerokości taśmy; wartość tę należy zawsze porównać z tabelą producenta, bo różni się w zależności od modelu maszyny.
- Metoda częstotliwościowa – stosowana w warsztatach o wyższych wymaganiach precyzyjnych, wykorzystuje przyrząd mierzący drgania własne naciągniętej taśmy (w Hz); wynik zależy od długości, szerokości i grubości taśmy, dlatego zawsze odnosi się go do tabeli tension meter dla konkretnego typu taśmy.
Warto pamiętać, że taśma metalowa nieznacznie się wydłuża po rozgrzaniu podczas pierwszych minut pracy, dlatego napięcie sprawdzone „na zimno” może okazać się niewystarczające po rozgrzaniu maszyny – dobrą praktyką jest ponowna kontrola po krótkim okresie cięcia. Regulację napinaka i wymianę sprężyny lub siłownika napinającego należy wykonywać w rękawicach odpornych na przecięcie i w okularach ochronnych, ponieważ nagłe zwolnienie napięcia lub zerwanie taśmy podczas regulacji może spowodować gwałtowne, niekontrolowane wyrzucenie odcinka taśmy z zębami.
Sygnałem błędnego napięcia jest też charakterystyczny, „klapiący” odgłos taśmy podczas pracy oraz falisty, niestabilny przebieg pasma widoczny w oknie roboczym maszyny. Jeśli po skorygowaniu napięcia problem nie ustępuje, przyczyną mogą być zużyte lub uszkodzone koła napędowe – ich powłoka gumowa z czasem twardnieje i pęka, przez co taśma nie ma stabilnego oparcia niezależnie od siły naciągu.
Regularna kontrola prowadnic powinna być elementem codziennego przeglądu, zwłaszcza w maszynach pracujących w systemie zmianowym. Warto pamiętać, że nawet niewielki luz na łożysku prowadnicy potrafi w krótkim czasie doprowadzić do przyspieszonego zużycia taśmy i pogorszenia jakości cięcia.
Awarie silnika, przekładni i układu hydraulicznego
Choć rzadziej spotykane niż problemy z taśmą, awarie napędu bywają najbardziej kosztowne. Silnik elektryczny piły taśmowej do metalu zwykle sygnalizuje problem przez przegrzewanie się, spadek momentu obrotowego lub charakterystyczny zapach spalonej izolacji. Przyczyną mogą być przeciążenia wynikające z pracy z zablokowaną taśmą, uszkodzone łożyska silnika lub zabrudzone otwory wentylacyjne, które utrudniają chłodzenie.
W przekładniach i skrzyniach biegów najczęściej dochodzi do:
- wycieku oleju przekładniowego przez uszczelnienia,
- zużycia zębów przekładni na skutek pracy z niewłaściwym olejem lub jego niedoborem,
- hałaśliwej pracy spowodowanej luzem w łożyskach wałka wyjściowego.
W maszynach wyposażonych w hydrauliczny układ podawania ramienia piły typowym problemem jest opadanie ramienia zbyt szybko lub zbyt wolno. Zwykle wynika to z zapowietrzenia układu, zużytego zaworu regulującego przepływ lub nieszczelności na siłowniku. Naprawa wymaga zwykle odpowietrzenia instalacji, wymiany uszczelnień siłownika lub regulacji zaworu przepływowego – w wielu przypadkach można to wykonać samodzielnie, mając odpowiednie części zamienne i schemat hydrauliczny maszyny.
Jeśli piła nagle traci moc podczas cięcia grubszych elementów, warto sprawdzić także pasy klinowe łączące silnik z przekładnią – ich naciąg i stan techniczny często są zaniedbywane, a to właśnie one przenoszą moment obrotowy z silnika na koła napędowe taśmy. Przed każdą ingerencją w układ napędowy należy odłączyć maszynę od zasilania i zablokować włącznik, aby uniknąć przypadkowego uruchomienia podczas pracy przy odkrytych elementach ruchomych.
Jak dbać o piłę taśmową, żeby ograniczyć awarie?
Skuteczna profilaktyka jest zawsze tańsza niż naprawa, a w przypadku piły taśmowej do metalu większość awarii można przewidzieć dzięki systematycznym przeglądom. Poniższe zasady sprawdzają się w praktyce niezależnie od modelu i producenta maszyny:
- codzienne czyszczenie maszyny z wiórów i pozostałości cieczy chłodzącej,
- regularna kontrola napięcia taśmy zgodnie z zaleceniami producenta – najlepiej na początku każdej zmiany oraz po każdej wymianie taśmy,
- dobór taśmy o odpowiednim podziale zębów do przekroju i twardości materiału,
- smarowanie prowadnic i łożysk według harmonogramu przeglądów,
- kontrola poziomu i stanu cieczy chłodząco-smarującej – zabrudzony lub wyeksploatowany płyn przyspiesza zużycie taśmy i zębów,
- okresowa wymiana pasów klinowych i sprawdzanie osiowości kół napędowych,
- prowadzenie prostego rejestru usterek, który pomaga zauważyć powtarzające się problemy.
Warto również szkolić operatorów w zakresie prawidłowego ustawiania parametrów cięcia – prędkości taśmy i siły posuwu w zależności od materiału, a także sposobu bezpiecznego sprawdzania i regulowania napięcia taśmy bez konieczności zdejmowania osłon w trakcie ruchu maszyny. Nieprawidłowe parametry to jedna z najczęstszych przyczyn przedwczesnego zużycia zarówno taśmy, jak i podzespołów mechanicznych piły.
Podsumowanie
Większość awarii piły taśmowej do metalu – od pękania taśmy, przez krzywe cięcie i nieprawidłowe napięcie, aż po problemy z napędem – da się przewidzieć i skutecznie naprawić, jeśli tylko regularnie diagnozuje się stan maszyny. Kluczem jest nie tylko wymiana zużytych elementów, ale przede wszystkim znalezienie źródłowej przyczyny problemu, aby ten sam defekt nie powrócił po kolejnych godzinach pracy. Systematyczna konserwacja, prawidłowy dobór taśmy, właściwe napięcie oraz odpowiednie parametry cięcia pozwalają znacząco ograniczyć liczbę przestojów i wydłużyć żywotność całej maszyny.
