Frezarka CNC – parametry techniczne, które musisz znać przed zakupem
Rynek frezarek CNC oferuje dziś setki modeli – od kompaktowych maszyn desktop po przemysłowe centra obróbcze zajmujące całe hale produkcyjne. Niezależnie od tego, czy prowadzisz mały warsztat metalowy, czy zarządzasz dużym zakładem produkcyjnym, wybór odpowiedniej maszyny powinien być poprzedzony analizą konkretnych danych technicznych. Poniżej znajdziesz kompleksowy przewodnik po parametrach, które naprawdę mają znaczenie.
1. Przestrzeń robocza (pole obróbcze)
Pierwszy i często najbardziej oczywisty parametr to wymiary pola obróbczego, czyli maksymalny zakres przesuwu w osiach X, Y i Z. Producenci podają go zazwyczaj w milimetrach lub calach, np. 600 × 400 × 200 mm.
Dlaczego to ważne? Przestrzeń robocza determinuje maksymalne wymiary detalu, jaki możesz obrabiać bez konieczności przekładania przedmiotu. Przed zakupem odpowiedz sobie na pytania:
- Jakie są typowe wymiary detali, które będziesz produkować?
- Czy planujesz w przyszłości rozszerzać profil produkcji?
- Ile miejsca zajmuje maszyna wraz z osłonami i niezbędnym osprzętem?
Pamiętaj, że podawana przez producenta przestrzeń robocza to maksymalny skok mechaniczny – faktyczny obszar efektywnej obróbki może być nieco mniejszy ze względu na wymiary głowicy czy uchwytu mocującego narzędzie.

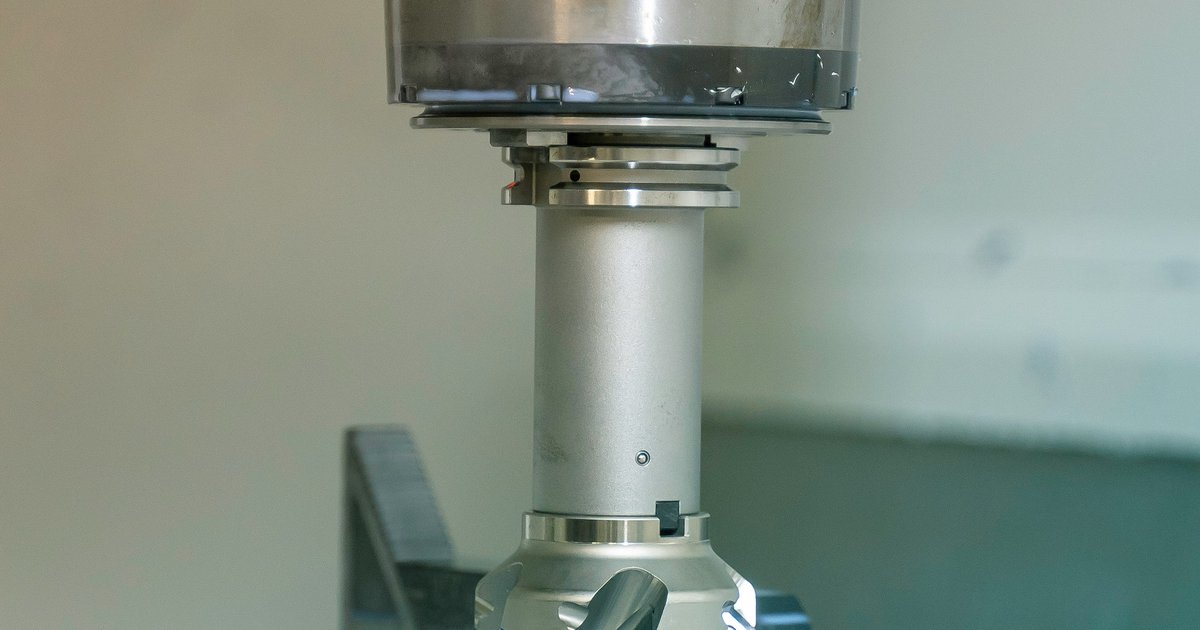

2. Wrzeciono – serce każdej frezarki CNC
Wrzeciono to element, od którego zależy jakość i możliwości obróbcze maszyny. Przy jego ocenie zwróć uwagę na kilka kluczowych parametrów:
Prędkość obrotowa (RPM)
Podawana w obrotach na minutę, zazwyczaj w zakresie od kilkuset do nawet 60 000 RPM w maszynach szybkoobrotowych. Do obróbki metali wystarczy zazwyczaj zakres 3000–20 000 RPM, natomiast do drewna czy tworzyw sztucznych przydają się wyższe obroty. Ważna jest też możliwość płynnej regulacji prędkości – najlepsza jest regulacja przez przetwornicę częstotliwości (falownik), a nie przełączanie stopniowe.
Moc silnika wrzeciona
Wyrażana w watach lub koniach mechanicznych (KM/HP). Do obróbki aluminium i miękkich metali wystarczy 1–2,2 kW, natomiast do frezowania stali potrzebujesz maszyny z wrzecionem o mocy minimum 3–5 kW, a w przypadku obróbki wykańczającej z dużymi prędkościami – nawet więcej. Nie daj się zwieść deklarowanej mocy szczytowej – liczy się moc ciągła (nominalna).
Typ gniazda narzędziowego
Najpopularniejsze standardy to BT30, BT40, ISO30, ISO40, HSK-A63. Maszyny z gniazdami BT40 lub ISO40 oferują większą sztywność i moment przenoszony na narzędzie, co przekłada się na lepszą jakość obróbki i dłuższą żywotność narzędzi skrawających.
3. Dynamika maszyny – posuw i przyspieszenie
Parametry dotyczące ruchów osi to jeden z kluczowych wyznaczników wydajności produkcyjnej:
Szybki posuw (Rapid Feed Rate)
Maksymalna prędkość przesuwu bez obróbki, podawana w mm/min lub m/min. Dobra maszyna do metalu osiąga 15–30 m/min, przemysłowe centra obróbcze – nawet powyżej 60 m/min. Im wyższy szybki posuw, tym krótsze czasy przejazdu pomiędzy kolejnymi operacjami i tym samym wyższa wydajność.
Roboczy posuw skrawania
Prędkość przesuwu podczas faktycznej obróbki, zależna od materiału i zastosowanego narzędzia. Ważniejszy niż sama wartość maksymalna jest zakres regulacji oraz stabilność posuwu przy zmiennym obciążeniu.
Przyspieszenie osi
Wyrażane w m/s². Im wyższe przyspieszenie, tym szybsze zmiany kierunku i krótszy czas cyklu przy obróbce elementów z wieloma krótkimi ruchami. To parametr szczególnie istotny przy produkcji seryjnej.
4. Układ sterowania (kontroler CNC)
Kontroler CNC to „mózg" maszyny – odpowiada za interpretację programu, zarządzanie osiami i bezpieczeństwo pracy. Na rynku dominują kilka rozwiązań:
- Fanuc – przemysłowy standard, niezawodny, z rozbudowaną siecią serwisową
- Siemens Sinumerik – ceniony za zaawansowane możliwości programowania i diagnostykę
- Heidenhain – popularny w Europie, szczególnie w maszynach do obróbki precyzyjnej
- Mitsubishi, Mazak Mazatrol – rozwiązania dedykowane maszynom konkretnych producentów
- Mach3/Mach4, LinuxCNC – tanie kontrolery do maszyn hobbystycznych i małoseryjnych
Przy wyborze zwróć uwagę na: dostępność serwisu i części zamiennych w Polsce, wsparcie techniczne producenta, możliwość obsługi popularnych formatów plików (G-code, DXF, STEP) oraz interfejs użytkownika. Dobry kontroler powinien być intuicyjny nawet dla operatora bez zaawansowanego wykształcenia technicznego.
5. Dokładność i powtarzalność
To dwa różne, choć często mylone parametry:
- Dokładność pozycjonowania – określa, jak blisko zadanej pozycji może trafić maszyna (np. ±0,01 mm)
- Powtarzalność – określa, jak konsekwentnie maszyna trafia w to samo miejsce przy wielokrotnym powrocie do tej samej pozycji (np. ±0,005 mm)
Do obróbki stali i aluminium w przemyśle maszynowym wymagana jest powtarzalność rzędu ±0,01 mm lub lepsza. Dla wyrobów precyzyjnych (formy wtryskowe, osprzęt medyczny) konieczna jest powtarzalność poniżej ±0,005 mm. Zawsze proś o protokół pomiarowy maszyny – renomowani producenci chętnie go dostarczają.
6. Sztywność konstrukcji i materiał ramy
Sztywność maszyny ma bezpośredni wpływ na drgania podczas skrawania, a co za tym idzie – na jakość powierzchni i trwałość narzędzi. Najlepsza jest rama z żeliwa sferoidalnego lub szarego (odlew), która doskonale tłumi drgania. Ramy spawane ze stali są lżejsze i tańsze, ale gorzej absorbują wibracje. Obudowy aluminiowe sprawdzają się głównie w małych maszynach desktop do materiałów nieżelaznych.
Podczas oceny sztywności warto zwrócić uwagę na:
- Masę maszyny – cięższe maszyny są zazwyczaj sztywniejsze
- Sposób prowadzenia osi – prowadnice liniowe profilowane (np. Hiwin, THK) vs. prowadnice okrągłe
- Typ śrub napędowych – śruby kulowe (ballscrew) gwarantują lepszą precyzję niż trapezowe
7. Układ chłodzenia i smarowania
Przy obróbce metali chłodzenie ma kluczowe znaczenie – wpływa na trwałość narzędzi, jakość powierzchni i dokładność wymiarową detalu. Sprawdź, czy maszyna posiada:
- Chłodzenie cieczą (coolant) – podawanie emulsji chłodząco-smarującej przez zewnętrzne dysze lub przez wrzeciono (Through Spindle Coolant – TSC)
- Chłodzenie powietrzem – odsysanie wiórów i chłodzenie strumień sprężonego powietrza, odpowiednie do aluminium i tworzyw
- System minimalnego smarowania (MQL) – aerozol olejowy przy bardzo małym zużyciu cieczy, popularne w zaawansowanej obróbce stali
Ważny jest też zbiornik na ciecz chłodzącą (jego pojemność) oraz skuteczność systemu odprowadzania wiórów.
8. Zmiennik narzędzi (ATC – Automatic Tool Changer)
W maszynach przemysłowych standardem jest automatyczna zmiana narzędzi. Parametry, które warto sprawdzić:
- Pojemność magazynka – od 10 do ponad 100 narzędzi w zaawansowanych centrach
- Czas wymiany narzędzia – tzw. chip-to-chip time, zazwyczaj 3–8 sekund
- Typ magazynka – bębnowy (szybki, kompaktowy) lub łańcuchowy (większa pojemność)
W maszynach hobbyistycznych i małych frezarkach desktop ATC jest rzadkością – wymiana narzędzi odbywa się ręcznie, co wydłuża czas cyklu.
9. Oprogramowanie CAM i kompatybilność
Sama maszyna to tylko część układanki. Równie ważne jest oprogramowanie CAM (Computer-Aided Manufacturing), które przekształca model 3D w program NC. Przed zakupem sprawdź:
- Czy producent dostarcza własne oprogramowanie CAM lub post-procesory do popularnych rozwiązań (Mastercam, Fusion 360, SolidCAM)?
- Jakie formaty plików obsługuje kontroler (G-code, DXF, IGES, STEP)?
- Czy możliwe jest programowanie bezpośrednio na maszynie (konwersacyjne)?
10. Serwis, gwarancja i dostępność części
Parametry techniczne to jedno, ale w dłuższej perspektywie równie istotna jest dostępność wsparcia technicznego. Przed zakupem ustal:
- Czy producent lub dystrybutor posiada serwis w Polsce?
- Jaki jest czas reakcji serwisu (SLA) w razie awarii?
- Jak długa jest standardowa gwarancja i co obejmuje?
- Jaka jest dostępność części zamiennych – zarówno mechanicznych, jak i elektronicznych?
Przestój maszyny CNC w produkcji seryjnej to realne straty finansowe, dlatego wiarygodność serwisu bywa ważniejsza niż najlepsze parametry techniczne na papierze.
Podsumowanie – checklista przed zakupem
Zanim złożysz zamówienie, upewnij się, że znasz odpowiedź na poniższe pytania:
- Jakie są wymiary pola obróbczego i czy odpowiadają Twoim potrzebom?
- Jaka jest moc i prędkość wrzeciona oraz typ gniazda narzędziowego?
- Jakie są parametry dynamiki osi – szybki posuw i przyspieszenie?
- Jaki kontroler CNC zastosowano i czy jest dostępny serwis?
- Jaka jest potwierdzona protokołem dokładność i powtarzalność?
- Czy rama jest odpowiednio sztywna do planowanego rodzaju obróbki?
- Jak wygląda system chłodzenia i odprowadzania wiórów?
- Czy maszyna posiada ATC i jaką ma pojemność?
- Jakie oprogramowanie jest kompatybilne z maszyną?
- Jakie warunki serwisu i gwarancji oferuje producent?
Świadomy wybór frezarki CNC, oparty na rzetelnej analizie parametrów technicznych, to fundament rentownej inwestycji. Nie kieruj się wyłącznie ceną – maszyna o lepszych parametrach szybko zwróci się w postaci wyższej wydajności, mniejszej liczby braków i niższych kosztów eksploatacji narzędzi.
